Сдвиговый сильфонный компенсатор КСС

Предлагаем купить компенсаторы сдвиговые КСС сильфонного типа одно- или двухсекционные стандартного исполнения с присоединительными фланцами на рабочее давление 0,6; 1,0; 1,6 и 2,5 МПа по лучшим ценам с доставкой к месту назначения. Изделия представляют собой разновидность трубопроводной арматуры, которую устанавливают в коммуникационные системы, транспортирующие жидкости, пары, газы и других рабочие среды.

При этом вещества не должны вступать во взаимодействие с материалом, из которого изготовлено устройство. Модельный ряд этой серии представлен изделиями и с условным диаметром от 15 до 1000о мм. При этом по трубным системам могут перемещаться рабочие вещества, у которых температура не опускается ниже минус 260 и не повышается выше 850 0С. Изделия защищают такую систему от перемещений (угловых, осевых, сдвиговых), не допускают деформирования составных частей, защищают от обратных ударов и вибрационных нагрузок, возникающих от работы установленного на магистрали оборудования, а так же от изменения размеров в результате воздействия температуры транспортируемой среды.

Наличие в конструкции фланцев стандартного исполнения делает место их установки разъемным, что позволяет устанавливать такую арматуру в проблемных местах. В зависимости от исполнения обеспечивают работоспособность при сдвиге от 5 до 15 мм.

Основные части компенсатора

Конструктивно изделие состоит из следующих частей:

одного или двух сильфонов;
соединительного патрубка;
двух фланцев для подсоединения к трубам в месте стыковки;
двух ограничительных стяжек.

Составные части устройства изготовлены из качественных марок стали, которые производитель подбирает, чтобы получить необходимые технические характеристики.
Подбор осуществляется по условному диаметру трубы (соответствует условному Ø изделия) и компенсирующей способности. Для самостоятельно подбора необходимо просмотреть таблицу предлагаемых компенсаторов КСС. Цена на изделие зависит от материала, который был применен для его изготовления, условного диаметра, рабочей длины и наличия в его конструкции дополнительных устройств. Купить арматуру этой серии можно за наличный и безналичный расчет.

Технические характеристики компенсаторов сильфонных сдвиговых КСС стандартного исполнения

Диаметр DN мм.	Раб. давление PN кг/см2	Условное обозначение компенсатора	Сдвиг мм. для 5000 циклов	Осевой ход мм. для 5000 циклов	Размеры DnxS мм.
15	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 15-6…25-30…50/5	5	30/50	22×3
20	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 20-6…25-30…50/5	5	30/50	27×3
25	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 25-6…25-30…50/5	5	30/50	34×3
32	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 32-6…25-30…50/5	5	30/50	42×3,5
40	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 40-6…25-30…50/5	5	30/50	48×3
50	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 50-6…25-30...60/5	5	30/60	57×4
65	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 60-6…25-30...60/5	5	30/60	76×4
80	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 80-6…25-30...60/5	5	30/60	89×5
100	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 100-6…25-30…100/5…10	5/10	30/60/100	108×4
125	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 125-6…25-30…100/5…10	5/10	30/60/100	133×4
150	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 150-6…25-30…100/5…10	5/10	30/60/100	159×4,5
200	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 200-6…25-30…100/5…10	5/10	30/60/100	219×6
250	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 250-6…25-30…100/5…10	5/10	30/60/100	273×7
300	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 300-6…25-30…100/5…10	5/10	30/60/100	325×7
350	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 350-6…25-30…100/5…10	5/10	30/60/100	377×7
400	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 400-6…25-30…100/5…10	5/10	30/60/100	426×7
450	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 450-6…25-30…100/5…10	5/10	30/60/100	480×7
500	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 500-6…25-30…150/5…15	5/10/15	30/60/100/150	530×8
600	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 600-6…25-30…150/5…15	5/10/15	30/60/100/150	630×8
700	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 700-6…25-30…150/5…15	5/10/15	30/60/100/150	720×8
800	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 800-6…25-30…150/5…15	5/10/15	30/60/100/150	820×8
900	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 900-6…25-30…150/5…15	5/10/15	30/60/100/150	920×10
1000	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1000-6…25-30…150/5…15	5/10/15	30/60/100/150	1020×10
1100	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1100-6…25-30…150/5…15	5/10/15	30/60/100/150	1120×10
1200	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1200-6…25-30…150/5…15	5/10/15	30/60/100/150	1220×14
1300	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1300-6…25-30…150/5…15	5/10/15	30/60/100/150	1320×14
1400	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1400-6…25-30…150/5…15	5/10/15	30/60/100/150	1420×14
1500-10000	6/10/16/25	Компенсатор сдвиговый сильфонный КСС 1400…10000-6…150/5…15	5/10/15	Под заказ	Под заказ

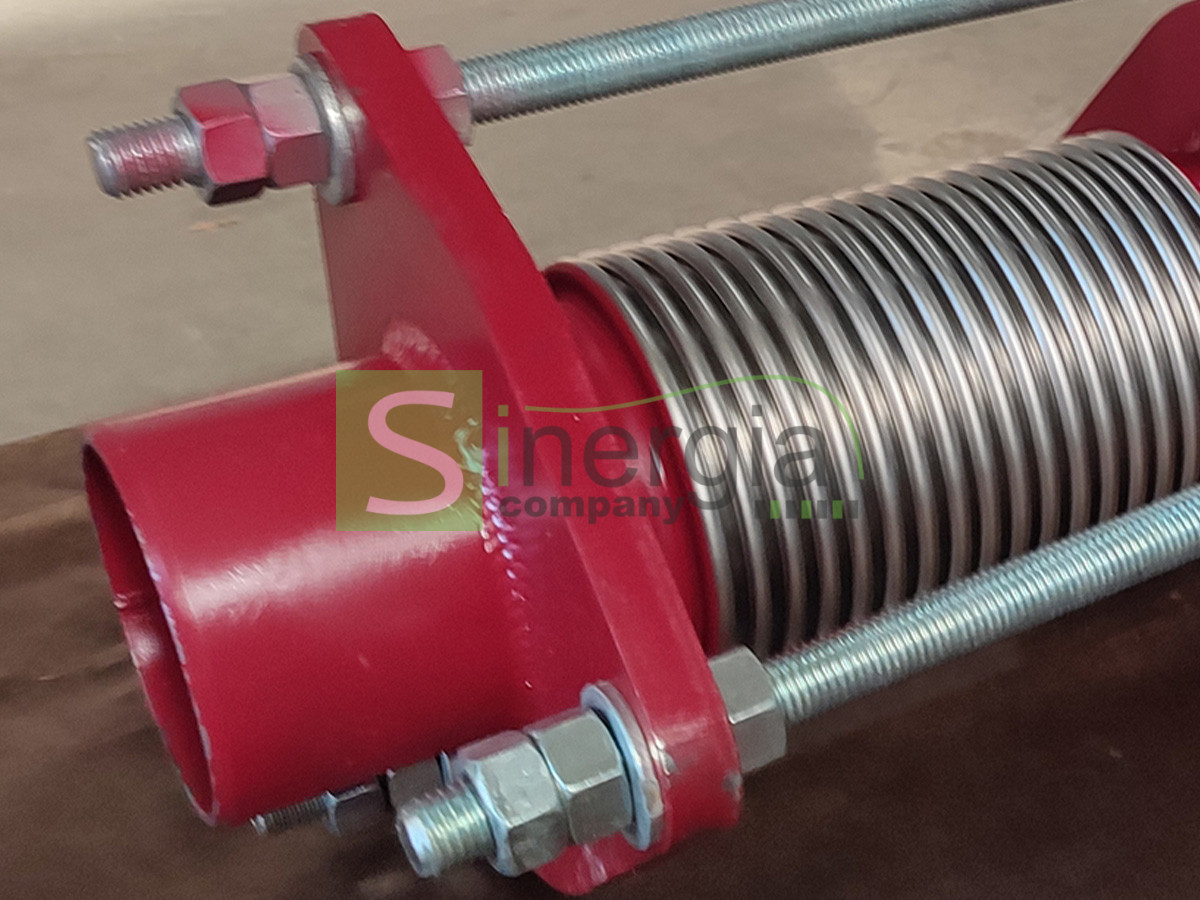

Сдвиговый сильфонный компенсатор КСС
Сдвиговый сильфонный компенсатор КСС
