Сдвигово-поворотные компенсаторы К011

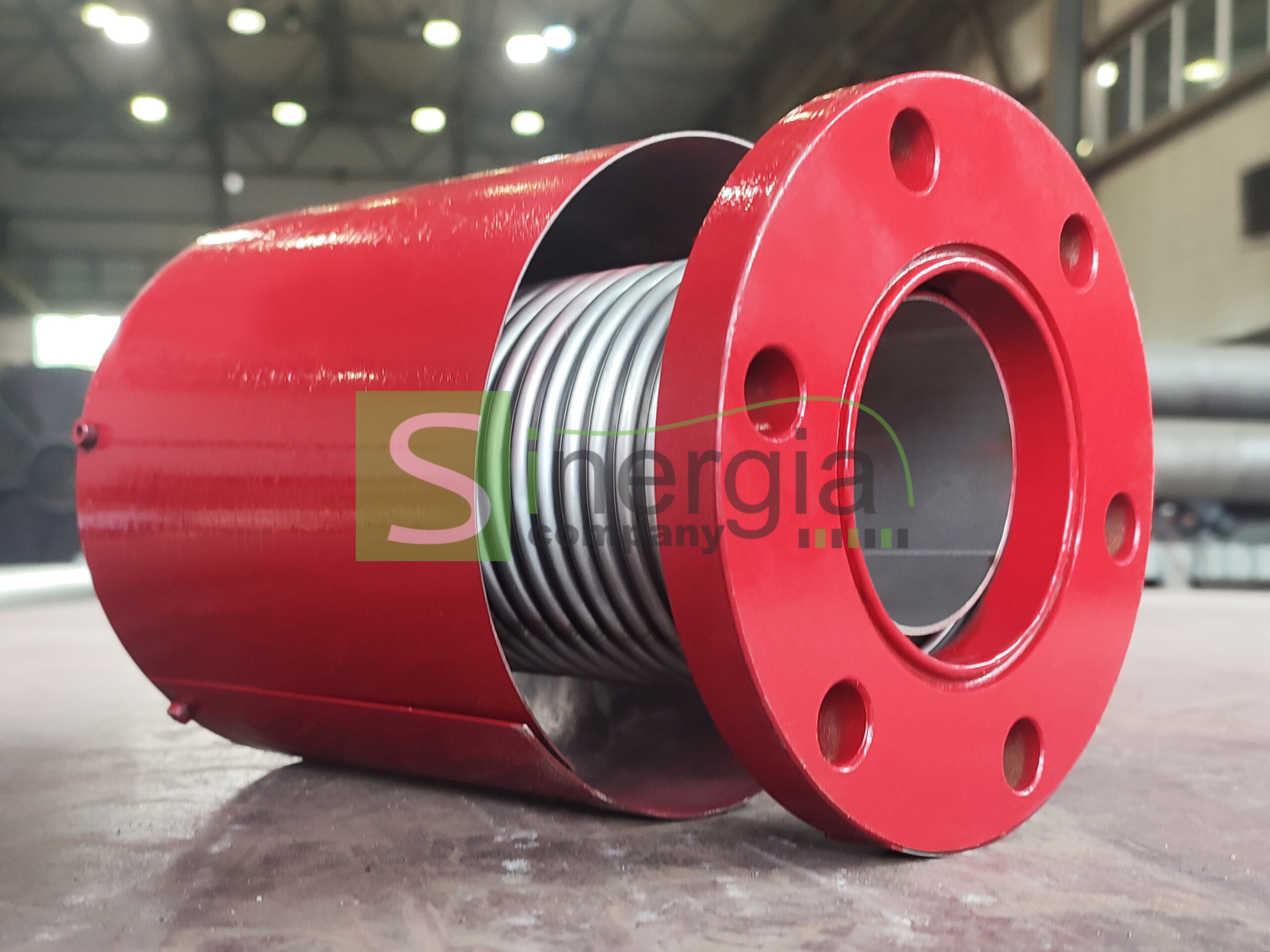

КО11 — серия надежных и качественных компенсаторов осевых сдвигово-поворотных с направляющим патрубком предназначена для установки в трубопроводные системы, где рабочие среды движутся с высокой скоростью (более 6 м/сек.). При этом температура транспортируемых веществ не должны быть ниже минус 200 0С и не превышать отметку 500 0С. Подсоединяются к трубам с условным Ø 65 ÷ 400 мм в месте установки с помощью фланцев. Производитель гарантирует работоспособность компенсаторов при давлении не выше 1,0 МПа. Изделия применяются в паропроводах, в трубопроводах выхлопных газов, сжатого воздуха, возле насосов и др. оборудования.

Конструкция и назначение

Сдвигово-поворотные компенсаторы КО11 состоят из таких частей:

    • сильфона;
    • фланцев присоединительных;
    • гильзы защитной;
    • арматуры ограничительной.

Изготавливаются все части из качественной нержавеющей и углеродистой стали. Обеспечивают работоспособной трубной системы при возникновении несоосности труб, перемещений разного рода, колебаниях давления и температурного режима. Для усиления прочностных свойств некоторые модели оснащают защитным кожухом.
Подобрать и купить необходимую модель можно самостоятельно. Необходимо просмотреть таблицу предлагаемых компенсаторов КО11. Цена на изделие зависит от материала, который был применен для его изготовления, условного диаметра, рабочей длины и наличия в его конструкции дополнительных устройств.


Условное обозначение Условный диаметр Размеры Сдвиг Поворот Перестано-вочное усилие Перестано-вочный момент Масса
Type Nominal diameter Dimensions Nominal lateral movement Nominal angular movement Weight approx.
DN D L S B H δ γ F M
mm mm mm mm mm mm mm N Nm kg
К011-4-75-350 350 377 1100 8 750 840 16,5 1,75 36000 27000 915
К011-4-75-500 500 530 1200 10 880 1090 16,5 1,75 122000 42000 1910
К011-4-75-700 700 720 1400 12 1100 1200 16,5 1,75 155000 78000 2400
К011-4-75-800 800 820 1400 12 1140 1250 16,5 1,75 174000 85000 2700
К011-4-75-1000 1000 1020 1500 14 1350 1500 16,5 1,75 206000 102000 3300



К011-10-Т16 К011-6,3-Т17

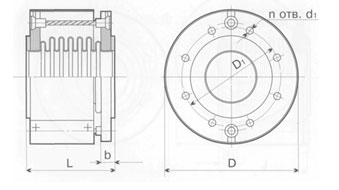

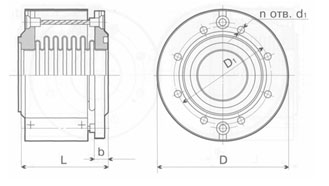

Компенсатор сдвигово-поворотный К011-10-Т16 Компенсатор сдвиговый К011-6,3-Т17
К011-16-Т19 К011-6,3-Т26

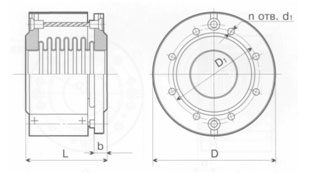

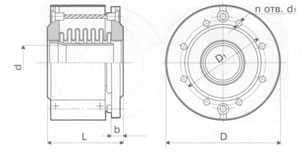

Компенсатор сдвиговый поворотный К011-16-Т19 Компенсатор К011-6,3-Т26
К011-6,3-Т14…, К011-10-Т15 К011-6,3-Т34

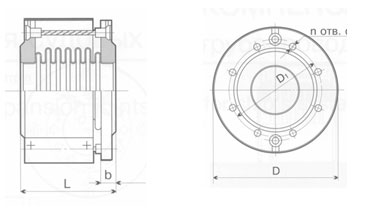

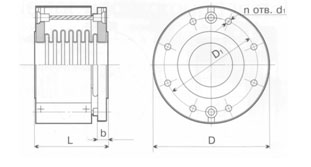

Компенсатор сдвигово-повортный К011-6,3-Т14,-К011-10-Т15 Компенсатор поворотный сдвиговый К011-6,3-Т34



Условное обозначение Условное давление Условный диаметр Размеры Число отверстий Сдвиг Поворот Жесткость Масса
Axial stiffness
Туре Nominal pressure Nominal diameter Dimensions Quantity of holes Nominal lateral movement Nominal angular movement Сдвиг lateral Поворот angular Weight approx.
PN DN D L D1 b d1 n δ γ Cδ Cγ G
кгс/см2 bar мм мм мм мм мм мм MM град Н/мм Нм/град Nm/deg кг
mm mm mm mm mm mm mm degree N/mm kg
К011-6,3-Т14-200 6,3 200 345 240 264 25 15 12 7 10 559 29 30
К01 1-6,3-114-250 6,3 250 405 270 327 25 17 14 7 10 599 41 44
К01 1-6,3-114-300 6,3 300 465 295 386 30 22 14 7 10 721 53 62
К011-6,3-Т14-350 6,3 350 510 305 436 30 22 16 7 10 1228 114 68
К011-6,3-Т14-400 6,3 400 560 325 486 30 22 16 7 10 1345 143 76
К011-10-Т15-65 10 65 185 205 123 18 15 6 10 10 127 5 8,5
К011-10-Т15-80 10 80 200 205 136 18 15 8 7 10 141 6 10
К011-10-Т15-100 10 100 220 205 158 18 15 8 7 10 204 8 12
К011-10-Т15-125 10 125 245 220 183 20 15 10 7 10 222 11 14
К011-10-Т15-150 10 150 275 225 208 20 15 12 7 10 366 17 17
К011-10-Т15-200 10 200 350 240 273 25 17 12 7 10 559 29 33
К011-10-Т15-250 10 250 405 270 336 25 22 14 7 10 599 41 47
К011-10-Т15-300 10 300 465 295 391 30 22 16 7 10 961 71 56
К011-10-Т15-350 10 350 515 305 441 30 22 18 7 10 1536 143 71
К011-10-Т15-400 10 400 565 325 496 30 26 18 7 10 1681 179 79
К011-10-Т16-65 10 65 205 205 137 18 17 8 10 10 127 5 9
К011-10-Т16-80 10 80 215 205 152 18 17 8 7 10 141 6 10
К011-10-Т16-100 10 100 225 205 158 18 15 8 7 10 204 8 12
К011-10-Т16-125 10 125 250 220 183 20 15 10 7 10 222 11 15
К011-10-Т16-150 10 150 276 225 208 20 15 12 7 10 366 17 15
К011-10-Т16-200 10 200 350 240 273 25 17 12 7 10 559 29 33
К011-10-Т16-250 10 250 410 270 336 25 22 14 7 10 599 41 41
K011-6,3-T17-200 6,3 200 345 270 264 40 15 12 7 10 559 29 35
K011-6,3-T17-250 6,3 250 405 300 327 40 17 14 7 10 599 41 45
K011-6,3-T17-300 6,3 300 465 325 386 45 22 14 7 10 721 53 64
K011-6,3-T17-350 6,3 350 510 335 436 45 22 16 7 10 1228 114 72
K011-6,3-T17-400 6,3 400 560 355 486 45 22 16 7 10 1345 143 85
К011-16-Т19-65 16 65 195 205 132 18 15 8 10 10 127 5 9,5
К011-16-Т19-80 16 80 215 205 147 18 15 8 7 10 141 6 11
К011-16-Т19-100 16 100 235 205 167 18 15 10 7 10 204 8 13
К011-16-Т19-125 16 125 255 220 187 20 15 10 7 10 222 11 15
К011-16-Т19-150 16 150 285 225 217 20 15 12 7 10 488 23 18



Условное обозначение Условное давление Условный диаметр Размеры Число отверс-тий Сдвиг Поворот Жесткость Масса
Туре Nominal pressure Nominal diameter Dimensions Quantity of holes Nominal lateral move-ment Nominal angular move-ment Axial stiffness Weight approx
Сдвиг lateral Поворот angular
PN DN D L D1 d b d1 n δ γ Cδ Cγ G
кгс/см2 bar мм мм мм мм мм мм мм мм град Н/ммm N/mm Нм/град Nm/deg кг
mm mm mm mm mm mm mm mm degree kg
К011-6,3-Т26-200 6,3 200 345 240 264 146 30 M14 12 10 10 559 29 41
К011-6,3-Т26-250 6,3 250 405 270 327 196 30 M16 14 7 10 599 41 55
К011-6,3-Т26-300 6,3 300 465 295 386 246 36 M20 14 7 10 721 53 69
К011-6,3-Т26-350 6,3 350 510 305 436 296 36 M20 16 7 10 1228 114 86
К011-6,3-Т26-400 6,3 400 560 325 486 346 36 M20 16 7 10 1345 143 102



Условное обозначение Условное давление Условный диаметр Размеры Число отверс-тий Сдвиг Поворот Жесткость Масса
Type Nominal pressure Nominal diameter Dimensions Quantity of holes Nominal lateral movement Nominal angular movement Axial stiffness Weight approx.
Сдвиг lateral Поворот angular
PN DN D L D1 b d1 n δ γ Cδ Cγ G
кгс/см2 мм мм мм мм мм мм мм град degree Н/мм Нм/град кг
bar mm mm mm mm mm mm mm N/mm Nm/deg kg
К011-6,3-Т34-200 6,3 200 350 250 264 27 15 12 7 10 559 29 29
К011-6,3-Т34-250 6,3 250 370 280 327 27 17 14 7 10 599 41 37
К011-6,3-134-300 6,3 300 435 307 386 32 22 14 7 10 721 53 53
К011-6,3-Т34-350 6,3 350 485 317 436 32 22 16 7 10 1228 114 61
К011-6,3-Т34-400 6,3 400 535 336 486 32 22 16 7 10 1345 143 68
К011-10-Т35-100 10 100 220 208 158 20 15 8 7 10 204 8 12
К011-10-Т35-125 10 125 245 223 183 22 15 10 7 10 222 11 16
К011-10-Т35-150 10 150 275 228 208 22 15 12 7 10 366 17 19
К011-10-Т35-200 10 200 350 244 273 27 17 12 7 10 559 29 25
К011-10-Т35-250 10 250 405 274 336 27 22 14 7 10 599 41 43
К011-10-Т35-300 10 300 465 299 391 32 22 16 7 10 961 71 61
К011-10-Т35-350 10 350 515 309 441 32 22 18 7 10 1536 143 68
К011-10-Т35-400 10 400 565 330 496 32 26 18 7 10 1681 179 81
