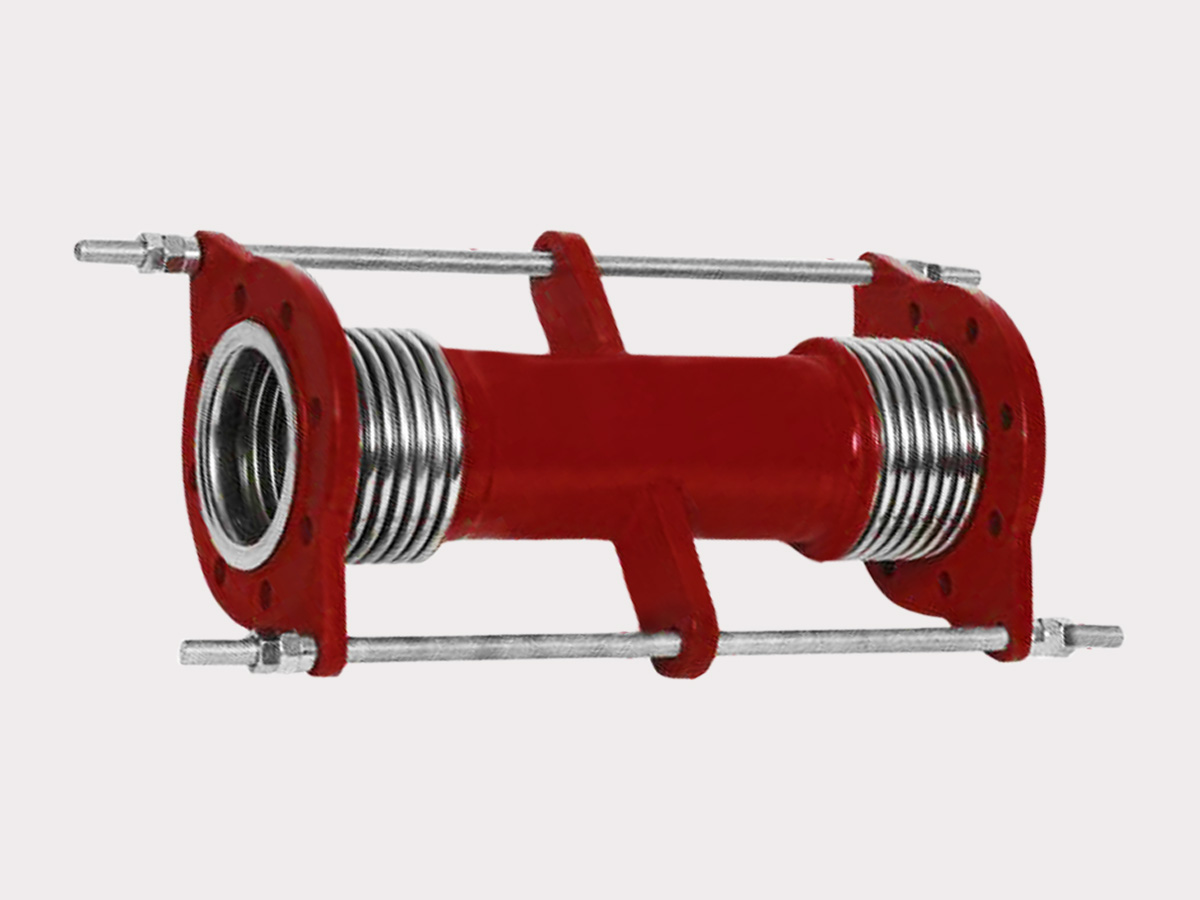

Компенсатор сильфонный сдвигово-осевой двухсекционный фланцевый 2КССОФ

Предлагаем купить компенсатор сильфонный сдвигово-осевой двухсекционный с присоединительными фланцами серии 2КССОФ стандартного исполнения на рабочее давление 1,6, 2,5 и 4,0 МПа по лучшим ценам с доставкой к месту назначения. Изделия представляют собой особый вид трубопроводной арматуры, которую устанавливают в коммуникационные системы, эксплуатируемые в районах с повышенной сейсмической активностью. Модельный ряд представлен компенсаторами с условным диаметром от 32 до 1000 мм. При этом по трубным системам могут перемещаться рабочие вещества, у которых температура не опускается ниже минус 260 и повышается выше 850 0С. Изделия защищают такую систему от перемещений (угловых, осевых, сдвиговых), не допускают деформирования составных частей, защищают от обратных ударов и температурных расширений. Наличие фланцев делает место их установки разъемным, что позволяет устанавливать такую арматуру в проблемных местах.

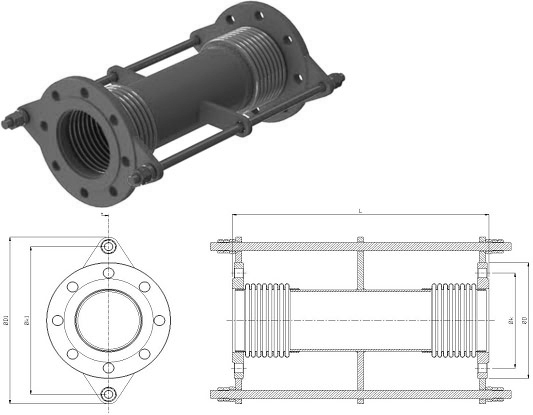

Основные части компенсатора

Конструктивно изделие состоит из следующих частей:

  • двух сильфонов;
  • соединительного патрубка;
  • двух фланцев для подсоединения к трубам в месте стыковки;
  • двух ограничительных стяжек.

Для усиления прочностных свойств некоторые модели изделий снабжаются дополнительными защитными устройствами – внутренним экраном и внешним кожухом. Все составные части изготовлены из качественных марок стали, который производитель подбирает исходя из технических характеристик.
Фланцевый компенсатор серии 2КССОФ подбирается по условному диаметру трубы и компенсирующей способности. Цена на изделие зависит от материала, который был применен для его изготовления, условного диаметра, рабочей длины и наличия в его конструкции дополнительных устройств.

Сильфонный сдвигово-осевой компенсатор 2КССОФ Ру16

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN D k D1 k1 dxn осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 16 140 100 216 180 18×4 30 260 360 460 560
40 16 150 110 220 184 18×4 30 260 360 460 560
50 16 165 125 250 214 18×4 30 360 460 560 6660
65 16 185 145 270 234 18×8 60 360 460 560 660
80 16 200 160 310 274 18×8 60 410 510 610 710
100 16 235 190 330 294 22×8 60 410 510 610 710
125 16 270 220 365 329 26×8 60 460 660 760 860
150 16 300 250 420 376 26×8 60 460 660 760 860
200 16 360 310 510 466 26×12 60 510 700 800 900
250 16 425 370 570 518 30×12 60 600 800 800 1000
300 16 485 430 636 576 30×16 60 600 800 900 1000
350 16 555 490 706 646 33×16 60 700 900 1000 1100
400 16 620 550 795 725 36×16 60 700 900 1000 1100
500 16 730 660 963 883 36×20 60 800 1000 1100 1200
600 16 845 770 1100 1040 39×20 60 800 1000 1100 1200
700 16 960 875 1160 1095 42×24 60 900 1100 1200 1300
800 16 1085 990 1310 1240 48×24 60 900 1100 1200 1300
900 16 1185 1090 1420 1345 48×28 60 1000 1200 1300 1400
1000 16 1320 1210 1550 1475 56×28 60 1000 1200 1300 1400

Сильфонный сдвигово-осевой компенсатор 2КССОФ Ру25

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN D D1 k k1 dxn осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 25 140 216 100 180 18×4 30 360 460 560 660
40 25 150 220 110 184 18×4 30 360 460 560 660
50 25 165 250 125 214 18×4 30 460 560 660 760
65 25 185 270 145 234 18×8 60 460 560 660 760
80 25 200 310 160 274 18×8 60 510 610 710 810
100 25 235 345 190 309 22×8 60 510 610 710 810
125 25 270 385 220 349 26×8 60 570 770 870 970
150 25 300 435 250 391 26×8 60 570 770 870 970
200 25 360 530 310 486 26×12 60 630 820 920 990
250 25 425 590 370 543 30×12 60 710 910 790 990
300 25 485 661 430 601 30×16 60 820 970 1020 1100
350 25 555 741 490 676 33×16 60 820 970 1020 1100
400 25 620 835 550 765 36×16 60 890 900 1000 1100
500 25 730 978 660 898 36×20 60 950 1150 1250 1350

Сильфонный сдвигово-осевой компенсатор 2КССОФ Ру40

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN D D1 k k1 dxn осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 40 140 216 100 180 18×4 30 460 560 660 760
40 40 150 220 110 184 18×4 30 460 560 660 760
50 40 165 250 125 214 18×4 30 560 660 760 860
65 40 185 270 145 234 18×8 60 560 660 760 860
80 40 200 310 160 274 18×8 60 620 720 820 920
100 40 235 345 190 309 22×8 60 620 720 820 920
125 40 270 385 220 349 26×8 60 680 880 980 1080
150 40 300 435 250 391 26×8 60 680 880 980 1080
200 40 375 545 320 501 30×12 60 740 940 1040 1110
250 40 450 615 385 568 33×12 60 810 1010 1110 1210
300 40 515 691 450 631 33×16 60 920 1070 1120 1250
350 40 580 766 510 701 36×16 60 920 1070 1120 1250
400 40 660 875 585 805 39×16 60 1000 1100 1200 1300
500 40 755 1003 670 923 42×20 60 1000 1100 1200 1300


Компенсатор сильфонный сдвигово-осевой двухсекционный фланцевый 2КССОФ
