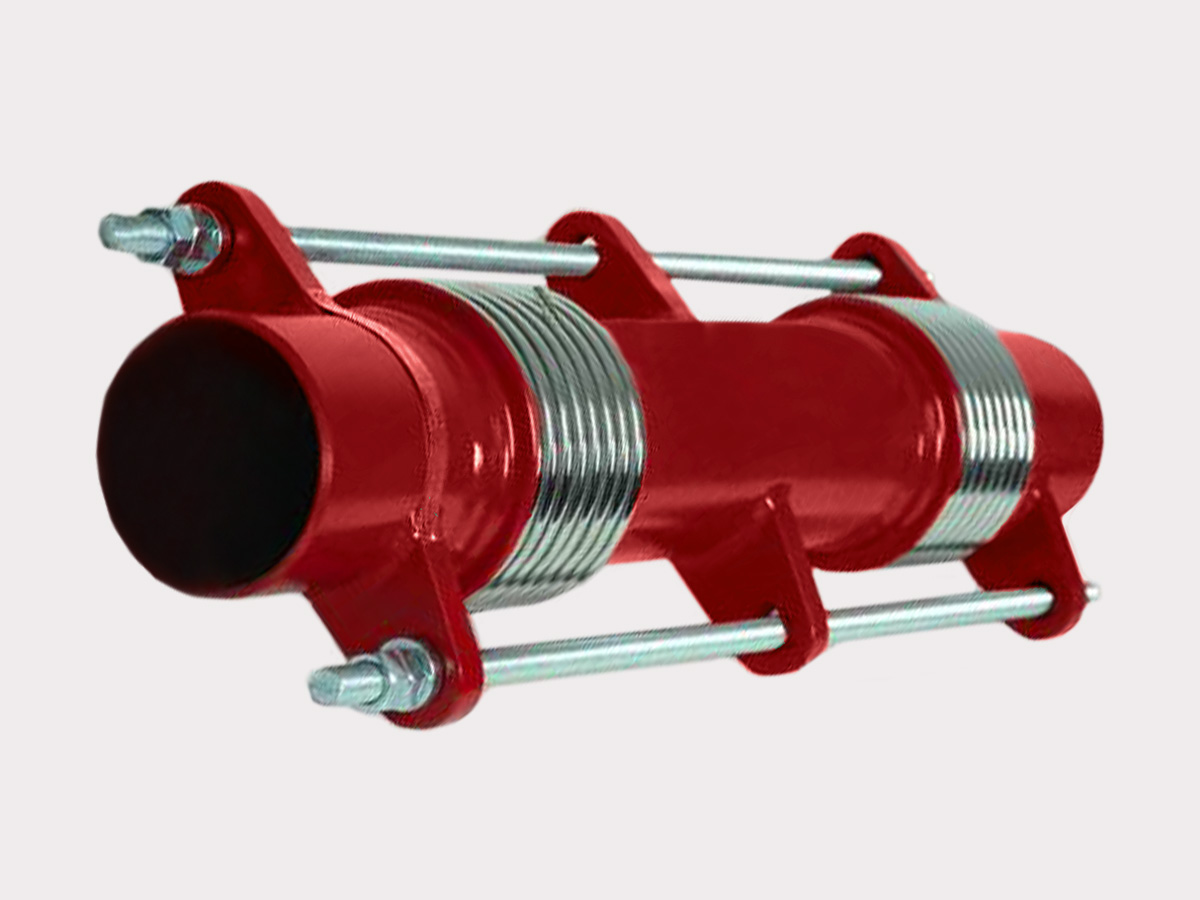

Компенсатор сильфонный сдвигово-осевой двухсекционный 2КССО

2КССО – серия двухсекционных сдвигово-осевых компенсаторов карданного типа с патрубками для присоединения в месте стыка труб способом сварки. Предназначены изделия для установки в трубопроводные коммуникации, эксплуатируемые в районах с повышенной сейсмической активностью. Температура рабочих веществ не должна опускаться ниже минус 260 и превышать 850 0С. Транспортироваться они должны под давлением, не выше 4,0 МПа. В зависимости от исполнения устанавливаются в трубы с условным диаметром 32 ÷ 1000 мм. В качестве рабочих сред могут использоваться жидкости, паро- , дымо- и газообразные вещества, а также продукты переработки разных отраслей промышленности, включая агрессивные среды. Компенсатор надежно защищает конструкцию от перемещений (угловых, осевых, сдвиговых), снижает уровень шума, не допускает деформирования составных частей, защищает от обратных ударов и вибрации.

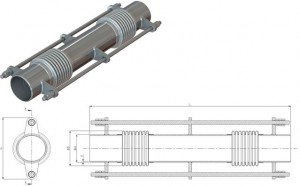

Конструкция 2КССО

Конструктивно изделие состоит из следующих частей:

  • двух сильфонов;
  • соединительного патрубка;
  • двух патрубков под приварку;
  • двух ограничительных стяжек.

Некоторые модели этой серии комплектуются защитными кожухами и внутренними экранами. Это дополнительно придает прочность корпусу компенсатора.
Предлагаем купить 2КССО стандартного исполнения на рабочее давление 1,6, 2,5 и 4,0 МПа по приемлемым ценам с доставкой к месту назначения. Цена на изделие зависит от материалов, которые использовались при его изготовлении, условного диаметра, рабочей длины и компенсирующей способности. Производитель указывает такие данные в сопроводительной документации. У нас они указаны в таблице. Гарантируем качество приобретенной у нас продукции.

Компенсатор под приварку 2КССО стандартного исполнения Ру 16

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN d s D h осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 16 42,4 2,6 69 146 30 550 650 750 850
40 16 48,3 2,6 69 146 30 550 650 750 850
50 16 60,3 2,9 79 160 30 620 720 820 920
65 16 76,1 2,9 95 190 60 620 720 820 920
80 16 88,9 3,2 110 235 60 670 770 870 970
100 16 114,3 3,6 138 265 60 670 770 870 970
125 16 139,7 4,0 167 310 60 710 910 1010 1110
150 16 168,3 4,5 191 395 60 710 910 1010 1110
200 16 219,1 6,3 266 470 60 760 960 1050 1160
250 16 273 6,3 318 560 60 860 1060 1150 1260
300 16 325 7,1 371 560 60 1000 1200 1300 1400
350 16 377 8,0 415 640 60 1030 1230 1330 1430
400 16 426 8,8 479 700 60 1050 1250 1350 1450
500 16 530 11,0 590 750 60 1100 1300 1400 1500
600 16 630 12,5 705 860 60 1250 1450 1650 1800
700 16 720 12,5 800 950 60 1400 1650 1800 1950
800 16 820 12,5 900 1150 60 1600 1800 2000 2200
900 16 920 14,0 1020 1200 60 1800 2000 2200 2400
1000 16 1020 14,0 1120 1350 60 2000 2200 2400 2600

Компенсатор под приварку 2КССО стандартного исполнения Ру 25

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN d s D h осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 25 42,4 2,6 69 146 30 550 650 750 850
40 25 48,3 2,6 69 146 30 550 650 750 850
50 25 60,3 2,9 79 160 30 620 720 820 920
65 25 76,1 2,9 95 190 60 620 720 820 920
80 25 88,9 3,2 110 235 60 670 770 870 970
100 25 114,3 3,6 138 265 60 670 770 870 970
125 25 139,7 4,0 167 310 60 710 910 1010 1110
150 25 168,3 4,5 191 395 60 710 910 1010 1110
200 25 219,1 6,3 266 470 60 760 960 1050 1160
250 25 273 6,3 318 560 60 860 1060 1150 1260
300 25 325 7,1 371 560 60 1000 1200 1300 1400
350 25 377 8,0 415 640 60 1030 1230 1330 1430
400 25 426 8,8 479 700 60 1050 1250 1350 1450
500 25 530 11,0 590 750 60 1100 1300 1400 1500

Компенсатор под приварку 2КССО стандартного исполнения Ру 40

Условный диаметр Условное давление Размеры Kомпенсирующая способность (мм)
Nominal diameter Nominal pressure Dimensions movement (mm)
DN РN d s D h осевой ход axial сдвиг (ΔL= мм) lateral (ΔL= mm)
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm x (mm) y=25 (mm) y=50 (mm) y=75 (mm) y=100 (mm)
32 40 42,4 2,6 69 146 30 550 650 750 850
40 40 48,3 2,6 69 146 30 550 650 750 850
50 40 60,3 2,9 79 160 30 620 720 820 920
65 40 76,1 2,9 95 190 60 620 720 820 920
80 40 88,9 3,2 110 235 60 670 770 870 970
100 40 114,3 3,6 138 265 60 670 770 870 970
125 40 139,7 4,0 167 310 60 710 910 1010 1110
150 40 168,3 4,5 191 395 60 710 910 1010 1110
200 40 219,1 6,3 266 470 60 760 960 1050 1160
250 40 273 6,3 318 560 60 860 1060 1150 1260
300 40 325 7,1 371 560 60 1000 1200 1300 1400
350 40 377 8,0 415 640 60 1030 1230 1330 1430
400 40 426 8,8 479 700 60 1050 1250 1350 1450
500 40 530 11,0 590 750 60 1100 1300 1400 1500
