Сильфонный осевой компенсатор высокого давления КСО.ВД

Сильфонный осевой компенсатор высокого давления КСО.ВД является оборудованием, устанавливаемым на магистральные трубопроводы с целью компенсации изменений режима температур.

С помощью этих элементов существенно снижаются вибрационные нагрузки, оказываемые транспортируемой средой, обеспечивается герметизация всех стыков, предотвращаются разрушения стенок, связанные с деформацией инженерных сетей. Устройства компенсируют несоосность соединений наземных и подземных коммуникаций.

Технические характеристики

Производитель наделил изделия такими параметрами:

  • температурный режим рабочих жидкостей: до 850оС;
  • работа с агрессивными средами, продуктами пищевой промышленности, нефтепродуктами, дымом, газом, водой;
  • материал изготовления: нержавеющая сталь;
  • наличие патрубков для сварного способа крепления;
  • производство присоединительной арматуры из прочной углеродистой стали.

Преимущества

  • использование в тяжелых эксплуатационных условиях;
  • простая установка;
  • отсутствие необходимости ремонтных работ и регулярного обслуживания;
  • эффективная защита трубопровода от деформации и разрушения;
  • длительный срок службы.

Предлагаем прочные и практичные компенсаторы для обустройства теплосети при прокладке подземных и наземных инженерных сетей. Наша профессиональная консультация поможет сделать грамотный выбор оборудования с учетом требуемого номинального диаметра и компенсирующего действия. Купите компенсаторы по низкой цене от производителя для защиты магистрали и продления ее периода службы.

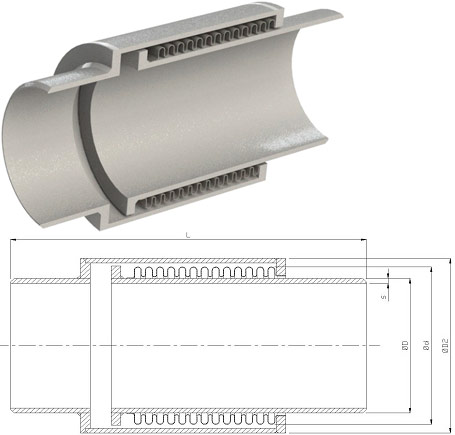

Компенсатор сильфонный осевой КСО.ВД высокого давлени Ру40

Условный диаметр Условное давление Размеры Осевая компенсирующая способность (ΔL= мм) Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions
DN РN D s d D2 Axial movement (ΔL= mm) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm 30 mm 60 mm 90 mm Н/мм N/mm см2 cm2
32 40 69 76 325 445 580 325 18
40 40 69 76 330 450 585 365 23
50 40 57 3,5 79 114 350 470 600 405 37
65 40 76 3,5 95 114 370 490 620 446 58
80 40 89 3,5 110 138 370 490 620 519 79
100 40 108 4,00 138 168 375 500 630 453 128
125 40 133 4,00 167 219 390 520 650 590 183
150 40 159 4,50 191 219 400 530 660 615 268
200 40 219 6,00 266 324 450 580 715 1025 437
250 40 273 7,00 318 363 475 600 740 1102 705
300 40 325 7,00 371 406 500 630 775 1288 984

Компенсатор сильфонный осевой КСО.ВД высокого давлени Ру63

Условный диаметр Условное давление Размеры Осевая компенсирующая способность (ΔL= мм) Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions
DN РN D1 s D2 d Axial movement (ΔL= mm) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm 30 mm 60 mm 80 mm Н/мм N/mm см2 cm2
32 63 76 69 335 455 595 413 18
40 63 76 69 350 470 610 565 23
50 63 57 3,5 114 79 365 480 625 689 37
65 63 76 3,5 114 95 380 495 640 803 58
80 63 89 3,5 138 110 390 510 655 869 79
100 63 108 4,00 168 138 410 520 670 965 128
125 63 133 4,00 219 167 425 540 685 884 183
150 63 159 4,50 219 191 440 560 710 964 268
200 63 219 6,00 324 266 460 580 730 1346 437
250 63 273 7,00 363 318 490 600 745 1406 705
300 63 325 7,00 406 371 510 650 775 1667 984


Сильфонный осевой компенсатор высокого давления КСО.ВД
