Сильфонный осевой компенсатор высокого давления фланцевый КСОФ.ВД

КСОФ.ВД – серия компенсаторов сильфонных осевых высокого давления с фланцевым подсоединением к трубам применяется для установки в трубопроводные системы, транспортирующие рабочие среды с большой скоростью с температурой не ниже 260 и не выше 850 0С под давлением не выше 15 МПа. Устанавливаются на прямолинейных участках трубопроводов.

Компенсаторы обеспечивают работоспособность теплосети, системы кондиционирования и др. объектов,не допускают разрушения и скручивания труб в процессе эксплуатации. Сильфонный осевой компенсатор компенсируют изменение размеров конструкции при движении рабочей среды с изменяющейся температурой, нивелируют несоосность труб, устраняют вибрационные нагрузки, которые возникают из-за работы установленного на магистрали оборудования и устройств. Кроме того, компенсатор фланцевый КСОФ.ВД снижает уровень шума от прохождения рабочей среды и делают место установки герметичным и в то же время разъемным. Это позволяет при наступлении форс-мажорных ситуаций быстро разобрать стык. Производитель выпускает их с условным диаметром 15 ÷ 10000 мм.

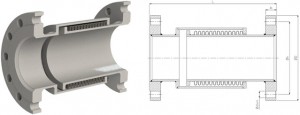

Конструкция изделия

Конструктивно изделие состоит из следующих частей:

сильфона многослойного;
фланцев ков для подсоединения к трубам с помощью крепежных элементов;

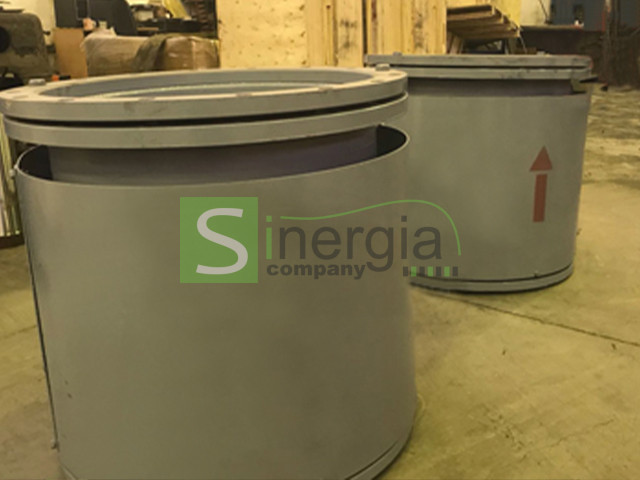

кожуха защитного;
экрана внутреннего.

Все составляющие компенсатора выполнены из качественной нержавеющей стали, которая устойчива к воздействию рабочей среды. Фланцы могут быть изготовлены из углеродистой стали. Цена на устройство зависит от технологии изготовления, сложности конструкции, материалов, примененных для его изготовления. Купить компенсатор КСОФ.ВД на рабочее давление 4,0 и 6,3 МПа можно самостоятельно, воспользовавшись таблицами, расположенными на сайте. При необходимости наш эксперт в режиме онлайн поможет определиться с выбором, а также купить устройство.

Осевой фланцевый компенсатор КСОФ.ВД высокого давления Ру40

Условный диаметр	Условное давление	Размеры				Осевая компенсирующая способность (ΔL= мм)			Жёсткость	Эффективная площадь
Nominal diameter	Nominal pressure	Dimensions				Осевая компенсирующая способность (ΔL= мм)			Жёсткость	Эффективная площадь
DN	РN	D	k	b	dxn	Axial movement (ΔL= mm)			Axial Spring Rate	Effective Area
мм mm	кгс/см2 bar	мм mm	мм mm	мм mm	мм mm	30 mm	60 mm	90 mm	Н/мм N/mm	см2 cm2
32	40	140	100	18	18×4	325	445	580	325	18
40	40	150	110	18	18×4	330	450	585	365	23
50	40	165	125	20	18×4	350	470	600	405	37
65	40	185	145	22	18×8	370	490	620	446	58
80	40	200	160	24	18×8	370	490	620	519	79
100	40	235	190	24	22×8	375	500	630	453	128
125	40	270	220	26	26×8	390	520	650	590	183
150	40	300	250	28	26×8	400	530	660	615	268
200	40	375	320	34	30×12	450	580	715	1025	437
250	40	450	385	38	33×12	475	600	740	1102	705
300	40	515	450	42	33×16	500	630	775	1288	984

Осевой фланцевый компенсатор КСОФ.ВД высокого давления Ру63

Условный диаметр	Условное давление	Размеры				Осевая компенсирующая способность (ΔL= мм)			Жёсткость	Эффективная площадь
Nominal diameter	Nominal pressure	Dimensions				Осевая компенсирующая способность (ΔL= мм)			Жёсткость	Эффективная площадь
DN	РN	D	k	b	dxn	Axial movement (ΔL= mm)			Axial Spring Rate	Effective Area
мм mm	кгс/см2 bar	мм mm	мм mm	мм mm	мм mm	30 mm	60 mm	90 mm	Н/мм N/mm	см2 cm2
32	63	140	100	24	18×4	335	455	595	413	18
40	63	170	125	26	22×4	350	470	610	565	23
50	63	180	135	26	22×4	365	480	625	689	37
65	63	205	160	26	22×8	380	495	640	803	58
80	63	215	170	28	22×8	390	510	655	869	79
100	63	250	200	30	26×8	410	520	670	965	128
125	63	295	240	34	30×8	425	540	685	884	183
150	63	345	280	36	33×8	440	560	710	964	268
200	63	415	345	42	36×12	460	580	730	1346	437
250	63	470	400	46	36×12	490	600	745	1406	705
300	63	530	460	52	36×16	510	650	775	1667	984

Сильфонный осевой компенсатор высокого давления фланцевый КСОФ.ВД
Сильфонный осевой компенсатор высокого давления фланцевый КСОФ.ВД
