Компенсаторы осевые двухсекционные фланцевые 2КСОФ.К

2КСОФ.К – серия двухсекционных компенсаторов осевых с фланцевым подсоединением к трубам применяется для установки в трубопроводные систем, транспортирующие рабочие среды с температурой не ниже 260 и не выше 850 0С под давлением не выше 13 МПа. Его составляющие выполнены из качественной нержавеющей стали, которая устойчива к воздействию рабочей среды (жидкости, пары, газы, продукты нефтеперерабатывающей и пищевой промышленности).

Отличительная особенность изделия – наличие защитного кожуха. Устанавливаются устройства на прямолинейных участка трубопроводов. Компенсаторы 2КСОФ.К оберегают трубопроводную систему от разрушения и скручивания. Они компенсируют изменение размеров конструкции при движении рабочей среды с изменяющейся температурой, нивелируют несоосность труб, устраняют вибрационные нагрузки, возникающие в результате работы установленного на трубопроводе оборудования и устройств.

Кроме того, компенсаторы осевые двухсекционные 2КСОФ.К снижают уровень шума от прохождения рабочей среды и делают место их установки герметичным и в то же время разъемным. Это позволяет при наступлении форс-мажорных ситуаций быстро разобрать стык. Производитель выпускает их с условным диаметром 50 ÷ 1000 мм.

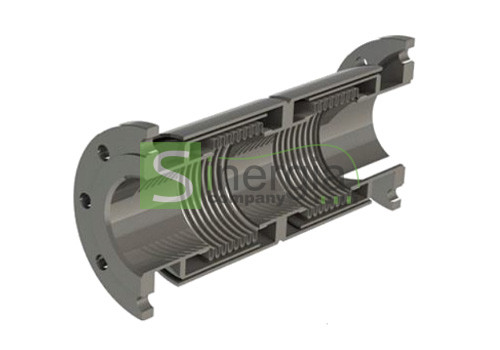

Конструкция изделия

Фланцевые компенсаторы состоят из следующих частей:

  • сильфонов в количестве 2 шт.;
  • патрубков в количестве 2 шт. для подсоединения к трубам способом сварки;
  • кожуха защитного;
  • экрана внутреннего.

Цена на двухсекционные осевые компенсаторы с фланцами под приварку серии 2КСОФ.К зависит от технологии изготовления, сложности конструкции, материалов, примененных для его изготовления. Купить компенсатор на рабочее давление 1,6 и 2,5 МПа можно самостоятельно, воспользовавшись таблицей, расположенной на сайте и корзиной, в которую загрузить нужную модель, заполнив все данные. При необходимости можно обратиться к нашему эксперту. Он в режиме онлайн поможет определиться с выбором, а также купить устройство. Обращайтесь!



Компенсаторы сильфонные 2КСОФ.К Ру16

Условное обозначение Условный диаметр Условное давление Размеры Осевая компенсирующая способность Жёсткость
Nominal diameter Nominal pressure Dimensions
Type DN РN D k b d x n L Axial movement (ΔL= mm) Axial Spring Rate
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm Н/мм N/mm
2КСОФ.К 50-16-140 50 16 165 125 18 18×4 860 140 7,4
2КСОФ.К 65-16-140 65 16 185 145 18 18×4 860 140 5,4
2КСОФ.К 80-16-140 80 16 200 160 20 18×8 870 140 14,6
2КСОФ.К 100-16-160 100 16 220 180 20 18×8 890 160 25,8
2КСОФ.К 125-16-180 125 16 250 210 22 18×8 900 180 23,4
2КСОФ.К 150-16-200 150 16 285 240 22 22×8 935 200 37,6
2КСОФ.К 200-16-280 200 16 340 295 24 22×12 1030 280 104,5
2КСОФ.К 250-16-320 250 16 405 355 26 26×12 840 320 138,4
2КСОФ.К 300-16-360 300 16 445 400 26 26×12 870 360 96,8
2КСОФ.К 350-16-360 350 16 505 460 26 26×16 890 360 12,3
2КСОФ.К 400-16-380 400 16 565 515 26 30×16 1030 380 175,3
2КСОФ.К 500-16-400 500 16 670 620 28 33×20 950 400 318
2КСОФ.К 600-16-400 600 16 840 770 36 36×20 970 400 403
2КСОФ.К 700-16-420 700 16 910 840 36 36×24 985 420 496
2КСОФ.К 800-16-420 800 16 1025 950 38 39×24 1000 420 536
2КСОФ.К 900-16-440 900 16 1125 1050 40 39×28 995 420 598
2КСОФ.К 1000-16-440 1000 16 1255 1170 42 42×28 1040 440 733

Компенсаторы сильфонные 2КСОФ.К Ру25

Условное обозначение Условный диаметр Условное давление Размеры Осевая компенсирующая способность Жёсткость
Nominal diameter Nominal pressure Dimensions
Type DN РN D k b d x n L Axial movement (ΔL= mm) Axial Spring Rate
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm Н/мм N/mm
2КСОФ.К 50-25-140 50 25 165 125 20 18×4 890 140 9,9
2КСОФ.К 65-25-140 65 25 185 145 22 18×8 890 140 8,4
2КСОФ.К 80-25-140 80 25 200 160 24 18×8 895 140 23,4
2КСОФ.К 100-25-160 100 25 235 190 24 22×8 925 160 29,6
2КСОФ.К 125-25-180 125 25 270 220 26 26×8 940 180 33,6
2КСОФ.К 150-25-200 150 25 300 250 28 26×8 970 200 45,7
2КСОФ.К 200-25-280 200 25 360 310 30 26×12 1080 280 137,6
2КСОФ.К 250-25-320 250 25 425 370 32 30×12 895 320 156,8
2КСОФ.К 300-25-360 300 25 485 430 34 30×16 910 360 124,7
2КСОФ.К 350-25-360 350 25 555 490 38 33×16 935 360 56,4
2КСОФ.К 400-25-380 400 25 620 550 40 36×16 1070 380 201,4
2КСОФ.К 500-25-400 500 25 730 660 44 36×20 1000 400 348,6
2КСОФ.К 600-25-400 600 25 845 770 46 39×20 1020 400 403,4
2КСОФ.К 700-25-420 700 25 960 875 46 42×24 1045 420 465,8
2КСОФ.К 800-25-420 800 25 1085 990 50 48×24 1050 420 523,4
2КСОФ.К 900-25-440 900 25 1185 1090 54 48×28 1035 420 598,6
2КСОФ.К 1000-25-440 1000 25 1320 1210 58 56×28 1075 440 685,4
