Компенсатор сильфонный осевой КСФ фланцевый

Компенсатор сильфонный КСФ фланцевый — распространенная трубопроводная арматура, которая обеспечивает работоспособность трубной системы при транспортировании рабочих сред в виде жидкостей, газов, паров, дыма, продуктов пищевой, нефтеперерабатывающей и др. отраслей промышленности.

Предназначено изделие для установки на прямолинейных участках трубопроводной системы. Компенсаторы этой серии предотвращают деформирование труб при движении рабочих сред, компенсируют изменение длины вследствие изменения температурного режима, воспринимают расчетные нагрузки и тем самым не допускают разрушения трубопроводной системы. Кроме того, с их помощью осуществляется надежна герметизация стыка труб в месте установки, а также они снижают уровень шума и вибрации.

Их устанавливают в теплосети, отопительных системах объектов разного назначения, вентиляционном оборудовании и др. аналогичных коммуникационных системах. Компенсирующая способность такой арматуры лежит в пределах от 25 до 400 мм. Ее размер зависит от конструкции и исполнения устройства.

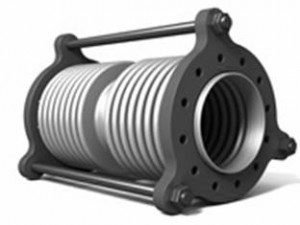

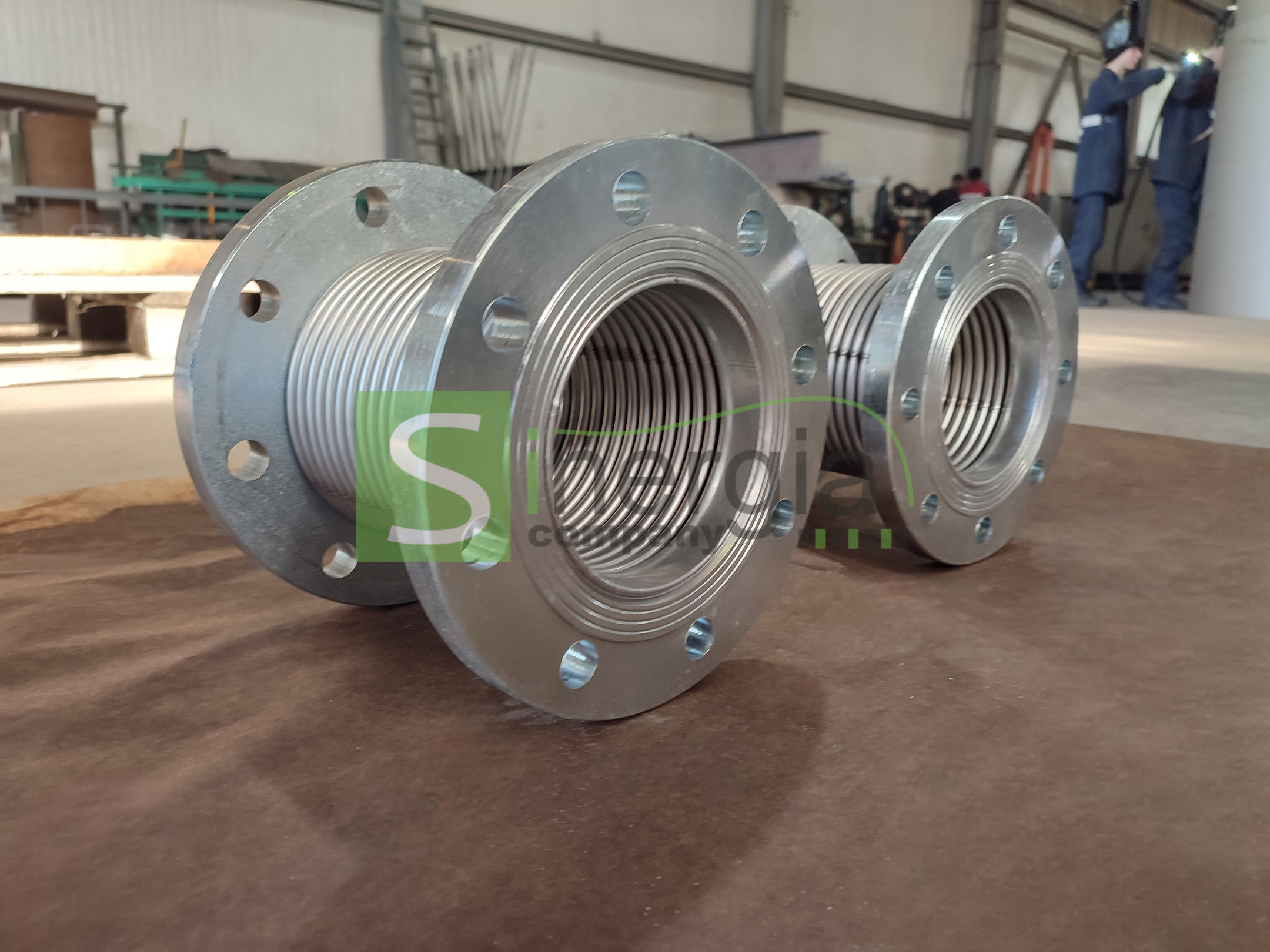

Компенсатор сильфонный фланцевый, КСОФ, КСФ

Конструкция и классификация



Устройство стандартного исполнения состоит из следующих частей:

  • сильфона одного или двух;
  • фланцев присоединительных.

КСФ специального исполнения могут комплектоваться кожухом наружным и гильзой защитной для увеличения его прочностных характеристик.

Изделия в зависимости от типоисполнения классифицируются по таким параметрам:

  • условному диаметру;
  • рабочему давлению;
  • количеству сильфонов;
  • наличию дополнительных опций.

Составные части устройства изготавливаются из качественной углеродистой и высоколегированной стали, что позволяет использовать их при разных условиях эксплуатации.

К основным преимуществам компенсаторов КСФ относят фактор обеспечения длительной работы трубопроводной системы, где они установлены. Производитель выпускает такие компенсаторы с условным Ø 15 ÷ 1000 мм и давление 1,6 и 2,5 МПа.

Предлагаем купить с доставкой к месту назначения компенсаторы сильфонные осевые фланцевые серии КСФ. Подбор можно осуществить по таблицам, расположенным на сайте, где указаны необходимые данные. Цена на арматуру зависит от типоисполнения, условного прохода, компенсирующей способности и наличия в устройстве дополнительных опций.



Наименование Рабочеедавление

PN
Диаметр условного прохода, мм Габаритные размеры, ммL (+/-30],D Компенсирующая способность, мм
КСФ 50-16-25 16 50 190 57 25
КСФ 50-25-25 25 50 190 57 25
КСФ 65-16-25 16 65 200  76 25
КСФ 65-25-25 25 65 200  76 25
КСФ 80-16-35 16 80 225 89 35
КСФ 80-25-35 25 80 225 89 35
КСФ 100-16-50 16 100 265 108 50
КСФ 100-25-50 25 100 265 108 50
КСФ 125-16-50 16 125 275 133 50
КСФ 125-25-50 25 125 275 133 50
КСФ 150-16-50 16 150 275 159 50
КСФ 150-25-50 25 150 275 159 50
КСФ 200-16-80 16 200 285 219 80
КСФ 200-25-80 25 200 285 219 80
КСФ 250-16-80 16 250 380 273 80
КСФ 250-25-80 25 250 380 273 80
КСФ 300-16-80 16 300 420 325 80
КСФ 300-25-80 25 300 420 325 80
КСФ 400-16-80 16 400 450 426 80
КСФ 400-25-80 25 400 450 426 80
Двухсекционные
КСФ 50-16-50 16 50 310 57 50
КСФ 50-25-50 25 50 310 57 50
КСФ 65-16-50 16 65 320  76 50
КСФ 65-25-50 25 65 320  76 50
КСФ 80-16-70 16 80 370 89 70
КСФ 80-25-70 25 80 370 89 70
КСФ 100-16-100 16 100 450   108 100
КСФ 100-25-100 25 100 450   108 100
КСФ 125-16-100 16 125 475   133 100
КСФ 125-25-100 25 125 475   133 100
КСФ 150-16-100 16 150 475   159 100
КСФ 150-25-100 25 150 475   159 100
КСФ 200-16-160 16 200 500 219 160
КСФ 200-25-160 25 200 500 219 160
КСФ 250-16-160 16 250 665 273 160
КСФ 250-25-160 25 250 665 273 160
КСФ 300-16-160 16 300 710 325 160
КСФ 300-25-160 25 300 710 325 160
КСФ 400-16-160 16 400 721   426 160
КСФ 400-25-160 25 400 721   426 160
