Компенсатор сильфонный ОФН фланцевый

Наименование

Компенсатор сильфонный осевой фланцевый ОФН

Назначение

Компенсация осевых нагрузок на трубопроводы систем отопления

Компенсирующая способность

70-220 мм

Номинальный диаметр

65-1000 мм

фланцевые компенсаторы ОФН, описание

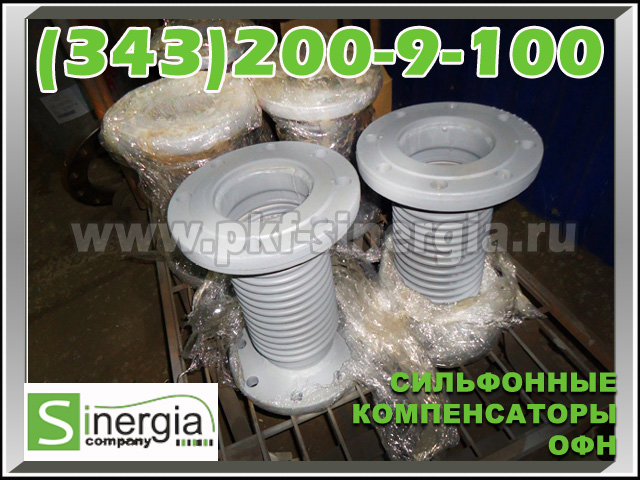

Компенсатор сильфонный осевой ОФН состоит из одного сильфона (упругая осесимметричная гофрированная металлическая оболочка, способная растягиваться, сжиматься, изгибаться или сдвигаться под действием давления, температуры, силы или момента силы) и присоединительных фланцев. Диаметры фланцев, конструктивное исполнение присоединительной и уплотнительнои поверхностей, размеры болтовой окружности, диаметры и количество болтовых отверстий определяются стандартами на фланцы и конструктивным исполнением трубопровода потребителя. Сильфонные компенсаторы герметичны, вакуум-плотны и температуростойки, надежны в эксплуатации и не требуют обслуживания в течение всего срока службы.

Осевые сильфонные компенсаторы фланцевые неразгруженные используются для компенсации температурного изменений в прямолинейных участках тепловых сетей с температурой теплоносителя до 200С 0 и выше , а также на трубопроводах насосных, водонагревательных установок, тепловых пунктов потребительских и других сооружений тепловых сетей.

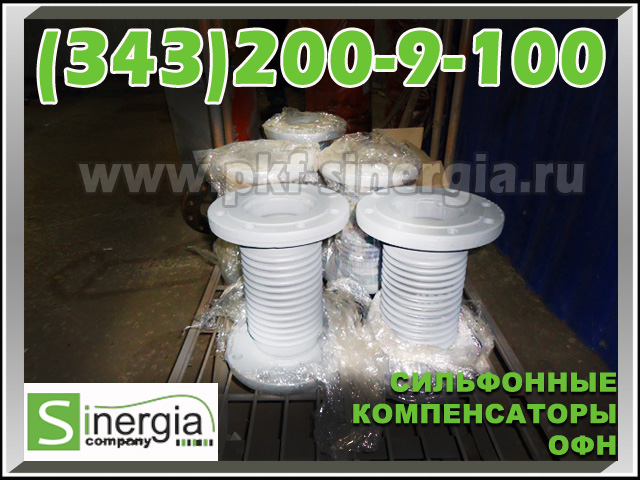

Компенсатор сильфонный фланцевый состоит из одного или двух тонкостенных , многослойных сильфонов , представляющих собой гофрированную оболочку из антикоррозийной нержавеющей стали.

Патрубки таких фланцевых сильфонных компенсаторов могут быть выполнены как из малоуглеродистой стали, так и из нержавеющей стали, далее на оси компенсатора расположены фланцы, соединяющие фланцевый компенсатор и трубу.

Кроме этого, фланцевые компенсаторы могут быть оснащены защитным кожухом из малоуглеродистой стали, закрепленного на стойках винтами. Дополнительно, в целях защиты сильфона осевого фланцевого компенсатора, устройство может быть оборудовано внутренним экраном, который защитить гофру сильфона от агрессивной среды, мелких и крупных абразивных частиц и примесей, что значительно повысит долговременность эксплуатации .

Дополнительное оснащения фланцевого компенсатора-ответными фланцами, внутренним экраном-гильзой,внешним кожухом и т.д. влияет на стоимость фланцевого компенсатора.

Цены на фланцевые компенсаторы могут быть откорректированы путем применения обычной углеродистой стали на патрубках, более тонкого кожуха и внутреннего экрана, уменьшения строительной длины, что обычно никак не влияет на работу фланцевых компенсаторов.

Осевые фланцевые компенсаторы ОФН PN 2,5

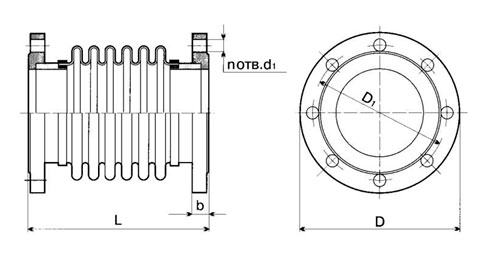

Условное обозначение	Условный диаметр	Размеры					Число отверстий	Осевой для 50 циклов	ход для 5000 циклов	для 1000 циклов	Жесткость	Масса.
Условное обозначение	DN, мм	D, мм	L,мм	D₁, мм	b, мм	d₁_,мм	n	2λ,мм	2λ, мм	2λ, мм	C_λ_,Н/мм	G, кг
ОФН-2,5-65	65	160	267	130	14	14	4	70	21	40	161	5
ОФН-2,5-80	80	185	277	150	14	18	4	70	21	40	148	6
ОФН-2,5-100	100	205	298	170	14	18	4	80	24	50	129	7
ОФН-2,5-125	125	235	311	200	16	18	8	90	27	56	122	9
ОФН-2,5-150	150	260	317	225	16	18	8	100	30	70	109	12
ОФН-2,5-200	200	315	405	280	18	18	8	140	42	90	97	19
ОФН-2,5-250	250	370	427	335	21	18	12	160	48	100	175	27
ОФН-2,5-300	300	435	451	395	22	22	12	180	54	120	160	36
ОФН-2,5-350	350	485	456	445	22	22	12	180	54	130	160	41
ОФН-2,5-400	400	535	482	495	22	22	16	190	57	140	145	47
ОФН-2,5-500	500	640	519	600	24	22	20	200	60	170	203	71
ОФН-2,5-600	600	755	557	705	24	26	20	200	60	180	184	91
ОФН-2,5-700	700	860	550	810	26	26	24	210	63	190	190	121
ОФН-2,5-800	800	975	578	920	26	30	24	210	63	190	174	148
ОФН-2,5-900	900	1075	571	1020	28	30	24	210	63	190	257	182
ОФН-2,5-1000	1000	1175	590	1120	28	30	28	220	66	190	231	211

Осевые фланцевые компенсаторы ОФН PN 6,3

Условное обозначение	Условный диаметр	Размеры					Число отверстий	Осевой для 50 циклов	ход для 5000 циклов	для 1000 циклов	Жесткость	Масса.
Условное обозначение	DN, мм	D, мм	L,мм	D₁, мм	b, мм	d₁_,мм	n	2λ,мм	2λ, мм	2λ, мм	C_λ_,Н/мм	G, кг
ОФН-6,3-65	65	160	267	130	18	14	4	70	21	40	161	5
ОФН-6,3-80	80	185	281	150	18	18	4	70	21	40	148	7
ОФН-6,3-100	100	205	302	170	18	18	4	80	24	50	129	9
ОФН-6,3-125	125	235	317	200	20	18	8	90	27	56	122	12
ОФН-6,3-150	150	260	323	225	20	18	8	100	30	70	218	14
ОФН-6,3-200	200	315	413	280	22	18	8	140	42	90	194	21
ОФН-6,3-250	250	370	449	335	23	18	12	160	48	100	263	31
ОФН-6,3-300	300	435	465	395	24	22	12	180	54	120	241	40
ОФН-6,3-350	350	485	483	445	26	22	12	180	54	130	240	54
ОФН-6,3-400	400	535	522	495	28	22	16	190	57	140	217	68
ОФН-6,3-500	500	640	577	600	29	22	20	200	60	170	270	99
ОФН-6,3-600	600	755	595	705	30	26	20	200	60	180	306	127
ОФН-6,3-700	700	860	586	810	32	26	24	210	63	190	317	165
ОФН-6,3-800	800	975	614	920	32	30	24	210	63	190	290	196
ОФН-6,3-900	900	1075	603	1020	34	30	24	210	63	190	321	240
ОФН-6,3-1000	1000	1175	627	1120	36	30	28	220	66	190	347	284

Осевые фланцевые компенсаторы ОФН PN 10

Условное обозначение	Условный диаметр	Размеры					Число отверстий	Осевой для 50 циклов	ход для 5000 циклов	для 1000 циклов	Жесткость	Масса.
Условное обозначение	DN, мм	D, мм	L,мм	D₁, мм	b, мм	d₁_,мм	n	2λ,мм	2λ, мм	2λ, мм	C_λ_,Н/мм	G, кг
ОФН-10-65	65	180	269	145	20	18	4	70	21	40	161	7
ОФН-10-80	80	195	279	160	20	18	4	70	21	40	296	8
ОФН-10-100	100	215	302	180	22	18	8	80	24	50	259	10
ОФН-10-125	125	245	315	210	24	18	8	90	27	56	244	14
ОФН-10-150	150	280	321	240	24	22	8	100	30	70	218	17
ОФН-10-200	200	335	417	295	24	22	8	140	42	90	194	25
ОФН-10-250	250	390	438	350	26	22	12	160	48	100	263	36
ОФН-10-300	300	440	469	400	28	22	12	180	54	120	241	47
ОФН-10-350	350	500	478	460	28	22	16	180	54	130	320	62
ОФН-10-400	400	565	508	515	30	26	16	190	57	140	289	97
ОФН-10-500	500	670	544	620	32	26	20	200	60	170	338	144
ОФН-10-600	600	780	561	725	36	30	20	200	60	180	368	190
ОФН-10-700	700	895	574	840	37	30	24	210	63	190	508	221
ОФН-10-800	800	1010	606	950	40	33	24	210	63	190	348	269
ОФН-10-900	900	1110	596	1050	43	33	28	210	63	190	385	322
ОФН-10-1000	1000	1220	620	1160	45	33	28	220	66	190	462	404

Осевые фланцевые компенсаторы ОФН PN 16

Условное обозначение	Условный диаметр	Размеры					Число отверстий	Осевой для 50 циклов	ход для 5000 циклов	для 1000 циклов	Жесткость	Масса.
Условное обозначение	DN, мм	D, мм	L,мм	D₁, мм	b, мм	d₁_,мм	n	2λ,мм	2λ, мм	2λ, мм	C_λ_,Н/мм	G, кг
ОФН-16-65	65	180	273	145	24	18	4	70	21	40	322	9
ОФН-16-80	80	195	283	160	24	18	8	70	21	40	296	10
ОФН-16-100	100	215	306	180	26	18	8	80	24	50	259	12
ОФН-16-125	125	245	319	210	28	18	8	90	27	56	244	16
ОФН-16-150	150	280	325	240	28	22	8	100	30	70	326	20
ОФН-16-200	200	335	423	295	30	22	12	140	42	90	291	30
ОФН-16-250	250	405	442	355	31	26	12	160	48	100	263	42
ОФН-16-300	300	460	473	410	32	26	12	180	54	120	241	54
ОФН-16-350	350	520	484	470	34	26	16	180	54	130	320	69
ОФН-16-400	400	580	516	525	38	30	16	190	57	140	434	98
ОФН-16-500	500	710	510	650	48	33	20	200	60	170	541	189
ОФН-16-600	600	840	575	770	50	36	20	200	60	180	552	252
ОФН-16-700	700	910	590	840	52	36	24	210	63	190	635	278
ОФН-16-800	800	1020	620	950	54	39	24	210	63	190	579	341
ОФН-16-900	900	1120	610	1050	56	39	28	210	63	190	706	403
ОФН-16-1000	1000	1255	634	1170	58	42	28	220	66	190	693	523

Осевые фланцевые компенсаторы ОФН PN 25

Условное обозначение	Условный диаметр	Размеры					Число отверстий	Осевой для 50 циклов	ход для 5000 циклов	для 1000 циклов	Жесткость	Масса.
Условное обозначение	DN, мм	D, мм	L,мм	D₁, мм	b, мм	d₁_,мм	n	2λ,мм	2λ, мм	2λ, мм	C_λ_,Н/мм	G, кг
ОФН-25-65	65	180	273	145	24	18	8	70	21	40	322	9
ОФН-25-80	80	195	285	160	26	18	8	70	21	40	296	10
ОФН-25-100	100	230	308	190	28	22	8	80	24	50	259	15
ОФН-25-125	125	270	322	220	30	26	8	90	27	56	366	21
ОФН-25-150	150	300	336	250	30	26	8	100	30	70	435	26
ОФН-25-200	200	360	434	310	32	26	12	140	42	90	387	39
ОФН-25-250	250	425	455	370	34	30	12	160	48	100	350	55
ОФН-25-300	300	485	479	430	36	30	16	180	54	120	401	73
ОФН-25-350	350	550	510	490	42	33	16	180	54	130	480	104
ОФН-25-400	400	610	532	550	44	36	16	190	57	140	579	141
ОФН-25-500	500	730	574	660	52	36	20	200	60	170	679	213
ОФН-25-600	600	840	599	770	56	39	20	200	60	180	674	347
ОФН-25-700	700	960	614	875	60	42	24	210	63	190	762	461
ОФН-25-800	800	1075	647	990	64	48	24	210	63	190	753	564
ОФН-25-900	900	1185	635	1090	66	48	28	210	63	190	899	690
ОФН-25-1000	1000	1315	660	1210	68	56	28	220	66	190	924	866

Цена компенсатора осевого ОФН

Стоимость сильфонных компенсаторов ОФН формируется в зависимости от конструктивного и материального исполнения, типоразмера и количества в партии. Для того, чтобы узнать актуальные цены на компенсаторы фланцевые ОФН в {in_city}, свяжитесь с отделом продаж ООО ПО «Синергия» по координатам, указанным в разделе КОНТАКТЫ.
