Поворотный компенсатор ПОПН

Поворотные компенсаторы осевые специальной конструкции серии ПОПН с присоединительными элементами (фланцы или патрубки под сварку) является разновидностью трубопроводной арматуры. Устанавливаются в трубные коммуникации, транспортирующие рабочие среды с температурой не ниже минус 200 и не выше 500 0С со скоростью в пределах 8 ÷ 120 м/сек. под давлением 1,6 или 2,5 МПа.

Назначение

Основные функции, которые обеспечивает поворотный компенсатор ПОПН с одним многослойным сильфоном и специальной шарнирной системой, следующие:

  • реагирует на перемещение трубной конструкции в осевом, боковом и угловых направлениях;
  • компенсирует изменение размеров в результате колебаний температуры проходящей по трубопроводу рабочей среды;
  • реагирует на изменение давления в системе;
  • воспринимает силу от обратных ударов;
  • не допускает скручивания и разрушения труб.

Кроме того, в месте его установки обеспечивается герметизация стыка. Все компоненты изготовлены из стали коррозионностойкой и углеродистой. Производитель выбирает марку стали, исходя из технических характеристик изделия, которые требуется получить.
Предлагаем купить ПОПН стандартного исполнения по лучшим ценам с доставкой к месту назначения в кратчайшие сроки. Цена на изделие зависит от материалов, примененных для его изготовления, условного диаметра изделия, рабочего давления, количества заказываемых компенсаторов.

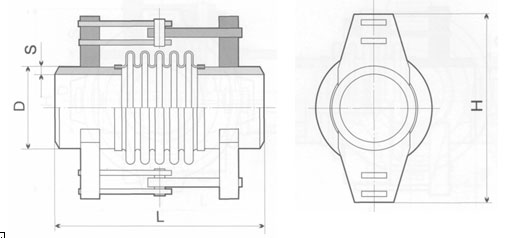

Поворотный компенсатор ПОПН, сильфонный компенсатор

Поворотный компенсатор ПОПН PN 16



Условное обозначение Условное давление Условный диаметр Размеры Поворот Жесткость Масса
для 50 циклов для 5000 циклов
Туре Nominal pressure Nominal diameter Dimensions Nominal angular movement Axial stiffness Weight approx.
with 50 stress cycles with 5000 stress cycles
PN DN D S L Η CY G
кгс/см2 bar мм мм мм м м град град Нм/град Nm/deg кг
mm mm mm mm mm degree degree kg
ПОПН-16-65-30 16 65 76 3,5 300 260 15 4,5 5 13
ПОПН-16-80-30 16 80 89 3,5 310 280 15 4,5 6 18
ПОПН-16-100-30 16 100 108 4 398 310 15 4,5 9 21
ПОПН-16-125-30 16 125 133 4 482 370 15 4,5 15 24
ПОПН-16-150-26 16 150 159 4,5 480 410 13 4,2 24 30
ПОПН-16-200-24 16 200 219 6 640 470 12 3,6 49 62
ПОПН-16-250-22 16 250 273 7 690 530 11 3,3 69 112
ПОПН-16-300-20 16 300 325 7 810 630 10 3 120 135
ПОПН-16-400-18 16 400 426 8 950 760 9 3 224 260
ПОПН-16-500-16 16 500 530 10 1040 860 8 2,4 428 370
ПОПН-16-600-16 16 600 630 12 1090 980 8 2,4 686 530
ПОПН-16-700-16 16 700 720 16 1135 1100 8 2,4 826 715
ПОПН-16-800-16 16 800 820 16 1245 1270 8 2,4 1250 1050
ПОПН-16-900-14 16 900 920 20 1365 1390 7 2,1 1779 1480
ПОПН-16-1000-12 16 1000 1020 20 1415 1480 6 1,8 1859 2050



Поворотный компенсатор ПОПН PN25



Условное обозначение Условное давление Условный диаметр Размеры Поворот Жесткость Масса
для 50 циклов для 5000 циклов
Туре Nominal pressure Nominal diameter Dimensions Nominal angular movement Axial stiffness Weight approx.
with 50 stress cycles with 5000 stress cycles
PN DN D S L Η CY G
кгс/см2 bar мм мм мм м м град град Нм/град Nm/deg кг
mm mm mm mm mm degree degree kg
ПОПН-25-65-30 25 65 76 3,5 300 260 15 4,5 6 13
ПОПН-25-80-30 25 80 89 3,5 310 280 15 4,5 7 19
ПОПН-25-100-30 25 100 108 4 400 310 15 4,5 12 23
ПОПН-25-125-30 25 125 133 4 490 370 15 4,5 20 26
ПОПН-25-150-26 25 150 159 4,5 490 410 13 4,2 32 35
ПОПН-25-200-24 25 200 219 6 650 470 12 3,6 66 70
ПОПН-25-250-22 25 250 273 7 700 530 11 3,3 92 125
ПОПН-25-300-20 25 300 325 7 820 630 10 3 160 150
ПОПН-25-400-18 25 400 426 8 960 760 9 3 298 310
ПОПН-25-500-16 25 500 530 10 1050 860 8 2,4 456 460
ПОПН-25-600-16 25 600 630 12 1100 980 8 2,4 839 670
ПОПН-25-700-16 25 700 720 16 1150 1100 8 2,4 990 890
ПОПН-25-800-16 25 800 820 16 1260 1270 8 2,4 1626 1280
ПОПН-25-900-14 25 900 920 20 1380 1390 7 2,1 2264 1660
ПОПН-25-1000-12 25 1000 1020 20 1430 1480 6 1,8 2479 2300
