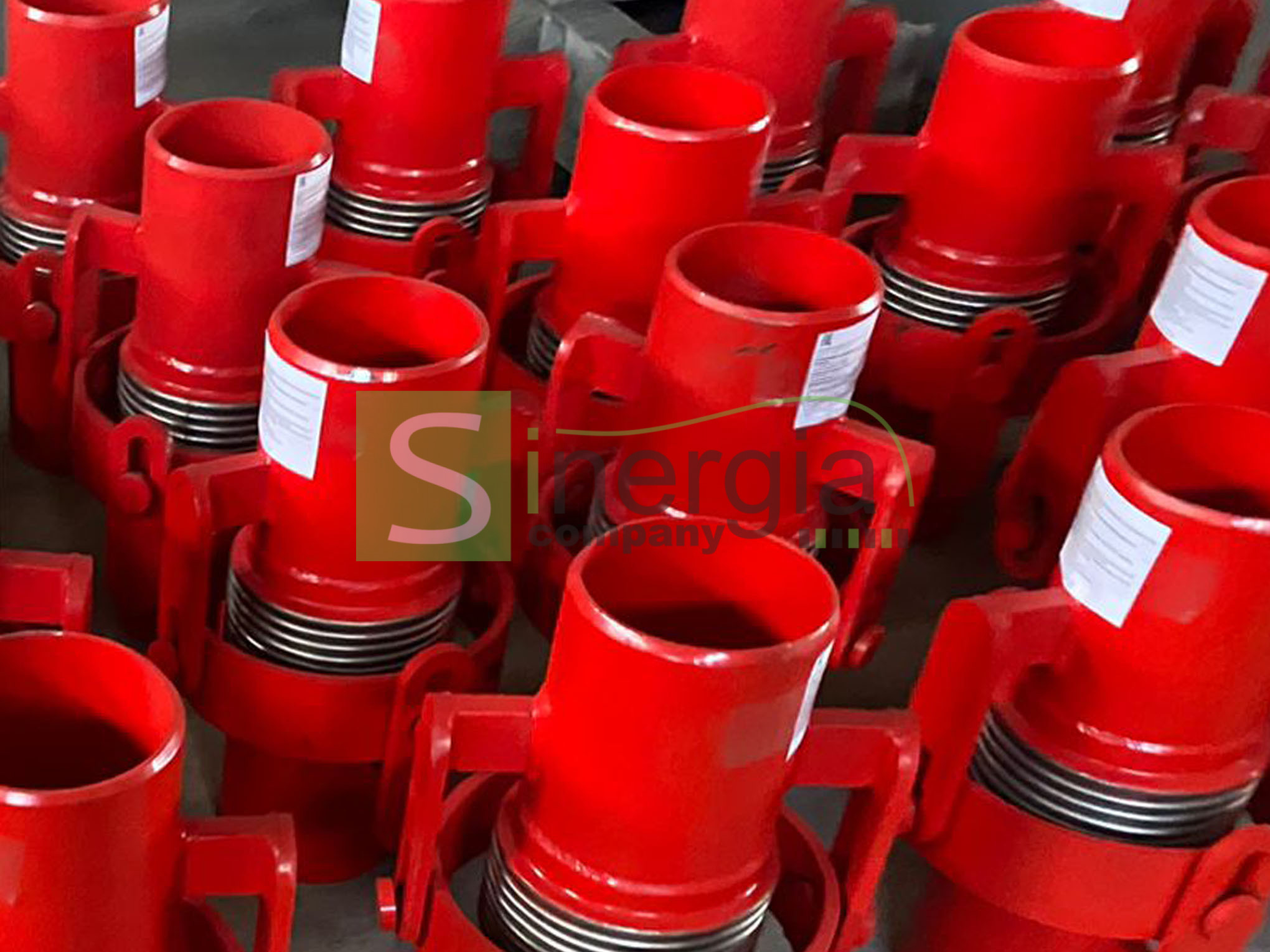

Поворотный компенсатор К010

Предлагаем купить поворотный компенсатор серии К010 типов Т31; Т33; Т37, предназначенные для установки в коммуникационные системы, транспортирующие жидкости, пары, газы, продукты нефтепереработки и криогенные. При этом температура рабочей среды не должна превышать 500 0С, опускаться ниже минус 200 0С, транспортироваться рабочая среда в зависимости от типоисполнения может под давлением 0,63 или 1,0 МПа.

Конструкция КО10 и назначение

Основными компонентами устройства является сильфон многослойной конструкции и присоединительные элементы, в качестве которых могут служить патрубки под сварку или фланцы. Изделие дополнительно имеет специальное устройство карданного типа, которое дополнительно обеспечивает необходимую жесткость и прочность конструкции в процессе эксплуатации.
Поворотный компенсатор К10 – является разновидностью трубопроводной арматуры. Изготавливается из коррозионностойких и легированных сталей. Материал изготовления производитель подбирает в зависимости от технических характеристик, поэтому цена на одну и ту же модель у разных компаний может отличаться.
Основное назначение компенсатора:

  • не допускают деформирования и разрушения участков труб в местах их установки;
  • реагировать на изменение размеров конструкции в результате изменения температурного режима рабочей среды и давления;
  • воспринимать нагрузки в процессе движения рабочей среды и реагировать на обратные удары;
  • не допускать деформирования стенок труб;
  • гасить перемещения угловые и плоскостные;
  • снижать уровень шума, движущегося по трубам потока;
  • гасить вибрацию, возникающую от работы установленного на трассе оборудования и устройств;
  • обеспечивать герметичность стыка в месте установки.

Поворотный компенсатор К010  подразделяется на следующие типы:



1) Компенсатор поворотный К010-10-Т33

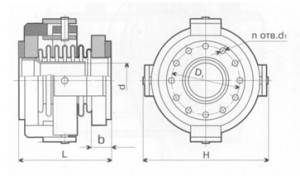

Компенсатор К010-10-Т33

2) Компенсатор поворотный  К010-10-Т31

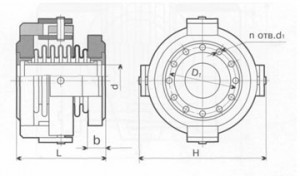

Компенсатор К010-10-Т31

3) Компенсатор поворотный К010-10-Т37

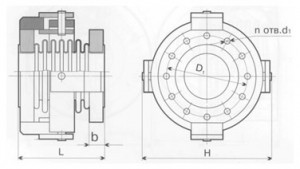

Компенсатор К010-10-Т37

Условное обозначение Условное давление Условный диаметр Размеры Число отверстий Поворот Жесткость Масса
Туре Nominal pressure Nominal diameter Dimensions Quan- Nominal angular movement Axial stiffness Weight approx.
tiity of holes
PN DN Η L d D1 b d1 n γ CY G
кгс/см2 MM MM MM MM MM MM мм град Нм/град Nm/deg кг
bar mm mm mm mm mm mm mm degree kg
К010-6,3-Т36-200 6,3 200 391 260 160 264 22 15 12 5 29 39
К010-6,3-Т36-250 6,3 250 451 265 200 327 22 17 14 5 41 52
К010-6,3-Т36-300 6,3 300 520 285 260 386 25 22 14 5 53 75
К010-10-ТЗЗ-200 10 200 390 260 160 273 34 17 12 5 29 43
К010-10-ТЗЗ-250 10 250 465 290 200 336 34 22 14 5 41 66
К010-10-ТЗЗ-300 10 300 531 315 260 391 39 22 16 5 71 94
К010-10-Т31-80 10 80 236 220 60 138 21 15 8 5 6 16
К010-10-Т31-100 10 100 261 220 82 158 21 15 8 5 8 22
К010-10-Т31-125 10 125 286 235 105 183 21 15 10 5 11 27
К010-10-Т31-150 10 150 325 240 130 208 21 15 12 5 17 33
К010-10-Т37-100 10 100 261 210 158 21 15 8 5 8 19
К010-10-Т37-125 10 125 286 220 183 21 15 10 5 11 27
К010-10-Т37-150 10 150 325 225 208 21 15 12 5 17 28
К010-10-Т37-200 10 200 390 235 273 22 17 12 5 29 42
К010-10-Т37-250 10 250 465 265 336 22 22 14 5 41 65
К010-10-Т37-300 10 300 300 285 391 22 22 16 5 71 86


Поворотный компенсатор К010
