Поворотные компенсаторы ПППН

Предлагаем купить поворотные компенсаторы серии ПППН, предназначенные для установки в коммуникационные системы, транспортирующие жидкости, пары, газы, продукты криогенные и нефтепереработки. При этом температура рабочей среды не должна превышать 500 0С, опускаться ниже минус 200 0С. Транспортироваться рабочая среда может под давлением 1,0; 2,5 или 4,0 МПа со скоростью для жидкостей не более 8 м/с, для паро-газообразных веществ – не более 120 м/сек. по трубам с условным диаметром 65 ÷ 1000 мм.

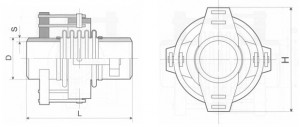

Поворотный компенсатор ПППН

Поворотный компенсатор ПППН уравновешивает и поглощает перемещения различного происхождения, возникающие в процессе прохождения рабочих сред по трубопроводу, а также герметично соединяет отрезки труб между собой. Для этого помимо многослойного сильфона, изготовленного из коррозионностойкой стали в его конструкции имеются еще такие конструктивные части:

  • присоединительные элементы в виде патрубков под сварку или фланцы;
  • арматура ограничительная;
  • патрубок направляющий внутренний.

Они изготовлены из качественных марок стали, которые производитель подбирает, в зависимости от типоисполнения.
Подбор необходимой модели осуществляется по условному диаметру трубы и компенсирующей способности. Для самостоятельно подбора необходимо просмотреть таблицу предлагаемых компенсаторов ПППН. Цена на изделие зависит от материала, который был применен для изготовления, условного диаметра, рабочей длины и количества заказываемых устройств. При необходимости наш эксперт в режиме онлайн придет на помощь. Обращайтесь!

Поворотный компенсатор ПППН PN-16

Условное обозначение Условное давление Условный диаметр Размеры Поворот Жесткость Масса
для 50 циклов для 5000 циклов
Туре Nominal pressure Nominal diameter Dimensions Nominal angular movement Axial stiffness Weight approx.
with 50 stress cycles with 5000 stress cycles
PN DN D S L Η CY G
кгс/см2 bar мм мм мм м м град град Нм/град Nm/deg кг
mm mm mm mm mm degree degree kg
ПППН-16-65-30 16 65 76 3,5 300 260 15 4,5 5 19
ПППН-16-80-30 16 80 89 3,5 310 280 15 4,5 6 23
ПППН-16-100-30 16 100 108 4 398 310 15 4,5 9 24
ПППН-16-125-30 16 125 133 4 482 370 15 4,5 15 31
ПППН-16-150-26 16 150 159 4,5 480 410 13 4,2 24 47
ПППН-16-200-24 16 200 219 6 640 470 12 3,6 49 83
ПППН-16-250-22 16 250 273 7 690 530 11 3,3 69 162
ПППН-16-300-20 16 300 325 7 810 630 10 3 120 201
ПППН-16-400-18 16 400 426 8 950 760 9 3 224 390
ПППН-16-500-16 16 500 530 10 1040 860 8 2,4 428 560
ПППН-16-600-16 16 600 630 12 1190 980 8 2,4 686 810
ПППН-16-700-16 16 700 720 16 1285 1100 8 2,4 826 1290
ПППН-16-800-16 16 800 820 16 1445 1270 8 2,4 1250 2053
ПППН-16-900-14 16 900 920 20 1575 1390 7 2,1 1779 2750
ПППН-16-1000-12 16 1000 1020 20 1705 1480 6 1,8 1859 3900

Поворотный компенсатор ПППН PN-25

Условное обозначение Условное давление Условный диаметр Размеры Поворот Жесткость Масса
для 50 циклов для 5000 циклов
Туре Nominal pressure Nominal diameter Dimensions Nominal angular movement Axial stiffness Weight approx.
with 50 stress cycles with 5000 stress cycles
PN DN D S L Η CY G
кгс/см2 bar мм мм мм м м град град Нм/град Nm/deg кг
mm mm mm mm mm degree degree kg
ПППН-25-65-30 25 65 76 3,5 300 260 15 4,5 6 19
ПППН-25-80-30 25 80 89 3,5 310 280 15 4,5 7 25
ПППН-25-100-30 25 100 108 4 400 310 15 4,5 12 28
ПППН-25-125-30 25 125 133 4 490 370 15 4,5 20 39
ПППН-25-150-26 25 150 159 4,5 490 410 13 4,2 32 55
ПППН-25-200-24 25 200 219 6 650 470 12 3,6 66 100
ПППН-25-250-22 25 250 273 7 700 530 11 3,3 92 186
ПППН-25-300-20 25 300 325 7 820 630 10 3 160 230
ПППН-25-400-18 25 400 426 8 960 760 9 3 298 480
ПППН-25-500-16 25 500 530 10 1050 860 8 2,4 456 680
ПППН-25-600-16 25 600 630 12 1200 980 8 2,4 839 980
ПППН-25-700-16 25 700 720 16 1300 1100 8 2,4 990 1560
ПППН-25-800-16 25 800 820 16 1460 1270 8 2,4 1626 2400
ПППН-25-900-14 25 900 920 20 1590 1390 7 2,1 2264 3100
ПППН-25-1000-12 25 1000 1020 20 1720 1480 6 1,8 2479 4200


Поворотные компенсаторы ПППН
