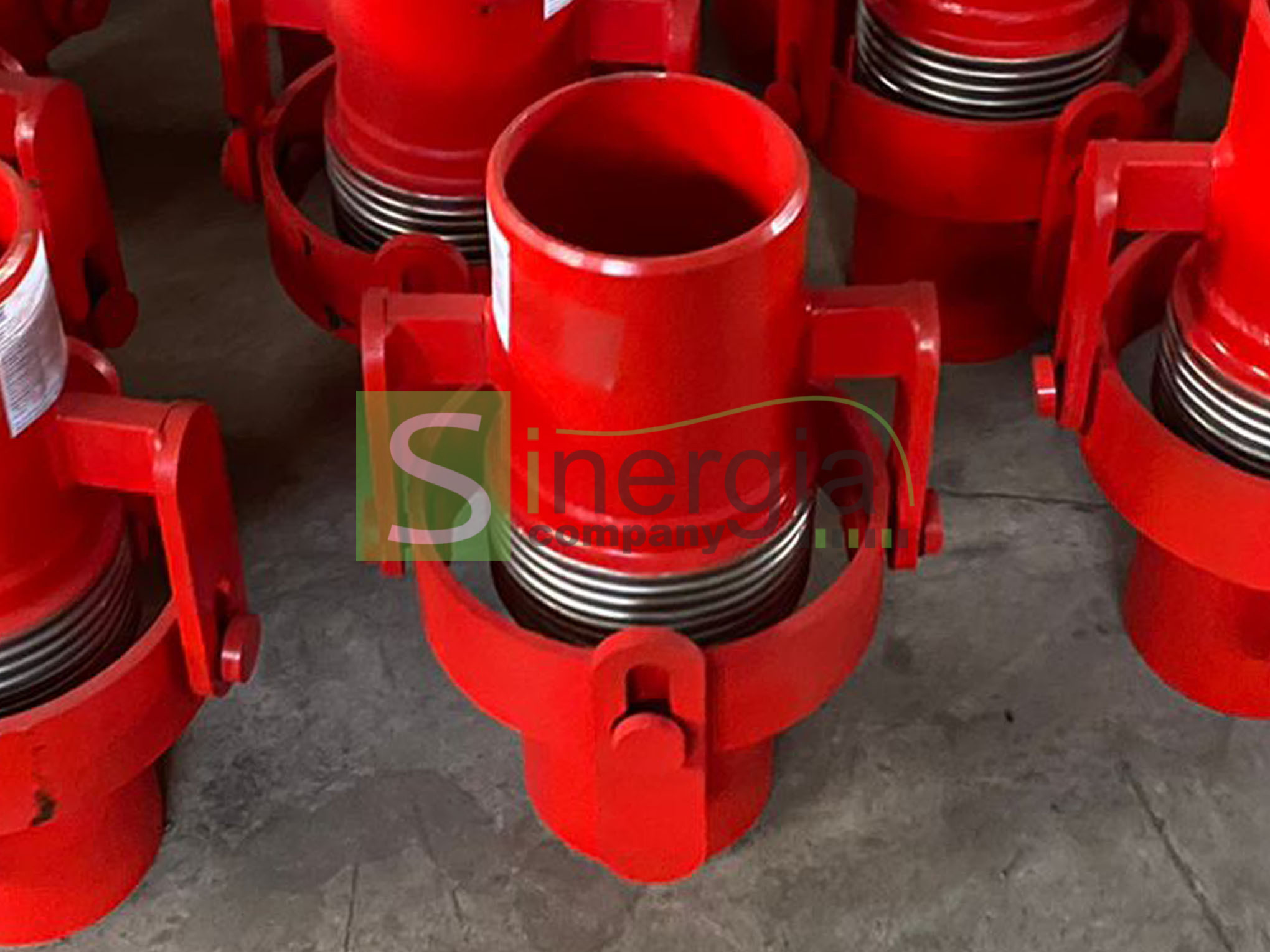

Компенсатор сильфонный поворотный карданного типа КСПШ

КСПШ – компенсаторы сильфонного типа поворотные с патрубками под сварку устанавливают в трубопроводные системы разного назначения, транспортирующие рабочие среды с рабочей температурой от минус 260 до 850 0С в трубах с условным диаметром от 32 до 1000 мм под давлением, не превышающем 4,0 МПа. Благодаря такой трубопроводной арматуре устраняются угловые и плоскостные перемещения, несоосность смонтированных труб, происходит гашение вибрационных колебаний, компенсируется изменение длины в результате изменение температурного режима, уменьшается уровень шума. Кроме того, КСПШ обеспечивают герметизацию стыка в месте установки, а также снижают риск деформирования и разрушения труб в процессе транспортирования рабочих веществ, оберегают от разрушения трубопровод при возникновении обратного удара –эффективно гасят его воздействие .

Устройство и преимущества

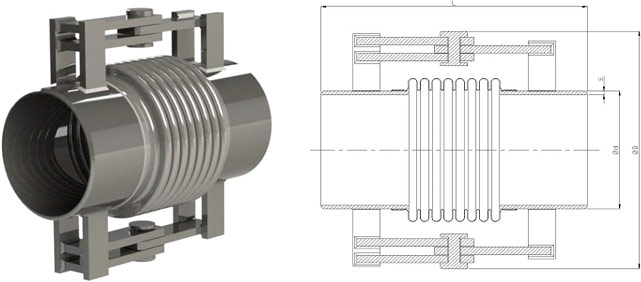

Конструктивно компенсатор поворотный КСПШ состоит из таких частей:

  • сильфона одного или двух;
  • патрубков присоединительных, расположенных по обе стороны сильфона;
  • кардана (соединения шарнирного типа);
  • кожуха защитного.

Сильфон изделия может быть одно- двухсекционным. Изготавливается из высоколегированной стали, противостоящей коррозионным процессам. Патрубки, кардан и кожух могут быть выполнены из обычной углеродистой или легированной стали. Материал изготовления устанавливает производитель устройства.
Основное преимущество установленных на трубопроводной коммуникации компенсаторов поворотных шарнирных сильфонного типа заключается не только в выполнении вышеперечисленных функций, но и в том, что они значительно продлевают срок эксплуатации трубопроводной системы, обеспечивая при этом ее работоспособность.
Предлагаем купить компенсаторы поворотные КСПШ по лучшим ценам с доставкой к месту назначения. Необходимое изделие можно подобрать по таблицам, где указаны необходимые данные для самостоятельного подбора.

Cильфонные поворотные компенсаторы шарнирного типа КСПШ Ру 16

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 16 42,4 3 180 180 215 240 0,4 18
40 16 48 3,2 180 180 215 240 0,6 23
50 16 57 3,5 190 190 220 250 0,7 37
65 16 76 3,5 225 215 245 270 0,9 58
80 16 89 3,5 240 225 250 280 1,9 79
100 16 108 4,0 275 225 250 280 2,4 128
125 16 133 4,0 320 220 240 265 4,9 183
150 16 159 4,5 350 220 240 265 8,8 268
200 16 219 6,0 420 240 300 370 12,8 437
250 16 273 7,0 480 245 280 360 23,5 705
300 16 325 7,0 535 330 370 440 56,4 984
350 16 377 7,0 580 335 380 440 80,3 1170
400 16 426 7,0 690 350 410 490 110,4 1505
500 16 478 7,0 800 410 480 640 130 2291
600 16 530 8,0 950 420 460 590 176,3 3254
700 16 720 8,0 1040 440 470 610 213,4 4370
800 16 820 8,0 1180 460 490 630 296,4 5684
900 16 920 10,0 1190 490 530 670 345,8 7122
1000 16 1020 10,0 1250 520 570 730 426,7 8740

Cильфонные поворотные компенсаторы шарнирного типа КСПШ Ру 25

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 25 42,4 3 180 180 215 240 0,4 18
40 25 48 3,2 180 180 215 240 0,6 23
50 25 57 3,5 190 190 220 250 0,7 37
65 25 76 3,5 225 225 255 280 1,4 58
80 25 89 3,5 250 235 260 290 2,6 79
100 25 108 4,0 285 240 265 295 3,4 128
125 25 133 4,0 320 235 250 275 6,4 183
150 25 159 4,5 350 235 250 275 9,9 268
200 25 219 6,0 420 250 320 380 15,4 437
250 25 273 7,0 480 255 290 370 27,6 705
300 25 325 7,0 535 345 385 455 65,7 984
350 25 377 7,0 580 350 395 455 96,4 1170
400 25 426 7,0 690 370 420 505 123,4 1505
500 25 478 7,0 800 425 500 660 146,5 2291
600 25 530 8,0 950 440 480 610 189,4 3254
700 25 720 8,0 1040 455 485 625 226,4 4370
800 25 820 8,0 1180 475 500 645 315,6 5684
900 25 920 10,0 1190 510 545 685 365,4 7122
1000 25 1020 10,0 1250 540 585 745 446,6 8740

Cильфонные поворотные компенсаторы шарнирного типа КСПШ Ру 40

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 25 42,4 3 180 180 215 240 0,4 18
40 25 48 3,2 180 180 215 240 0,6 23
50 25 57 3,5 190 190 220 250 0,7 37
65 25 76 3,5 225 235 265 290 2,6 58
80 25 89 3,5 240 245 270 300 3,4 79
100 25 108 4,0 275 250 275 310 5,6 128
125 25 133 4,0 320 250 265 290 8,4 183
150 25 159 4,5 350 250 260 290 12,6 268
200 25 219 6,0 420 265 335 395 19,4 437
250 25 273 7,0 480 270 305 385 33,4 705
300 25 325 7,0 535 360 400 465 76,5 984
350 25 377 7,0 580 370 410 470 112,4 1170
400 25 426 7,0 690 385 435 520 146,8 1505
500 25 478 7,0 800 440 520 680 196,4 2291
600 25 530 8,0 950 460 500 630 223,6 3254
700 25 720 8,0 1040 470 510 640 296,4 4370
800 25 820 8,0 1180 500 520 660 406,3 5684
900 25 920 10,0 1190 520 570 700 446,7 7122
1000 25 1020 10,0 1250 560 610 760 503,3 8740


Компенсатор сильфонный поворотный карданного типа КСПШ
