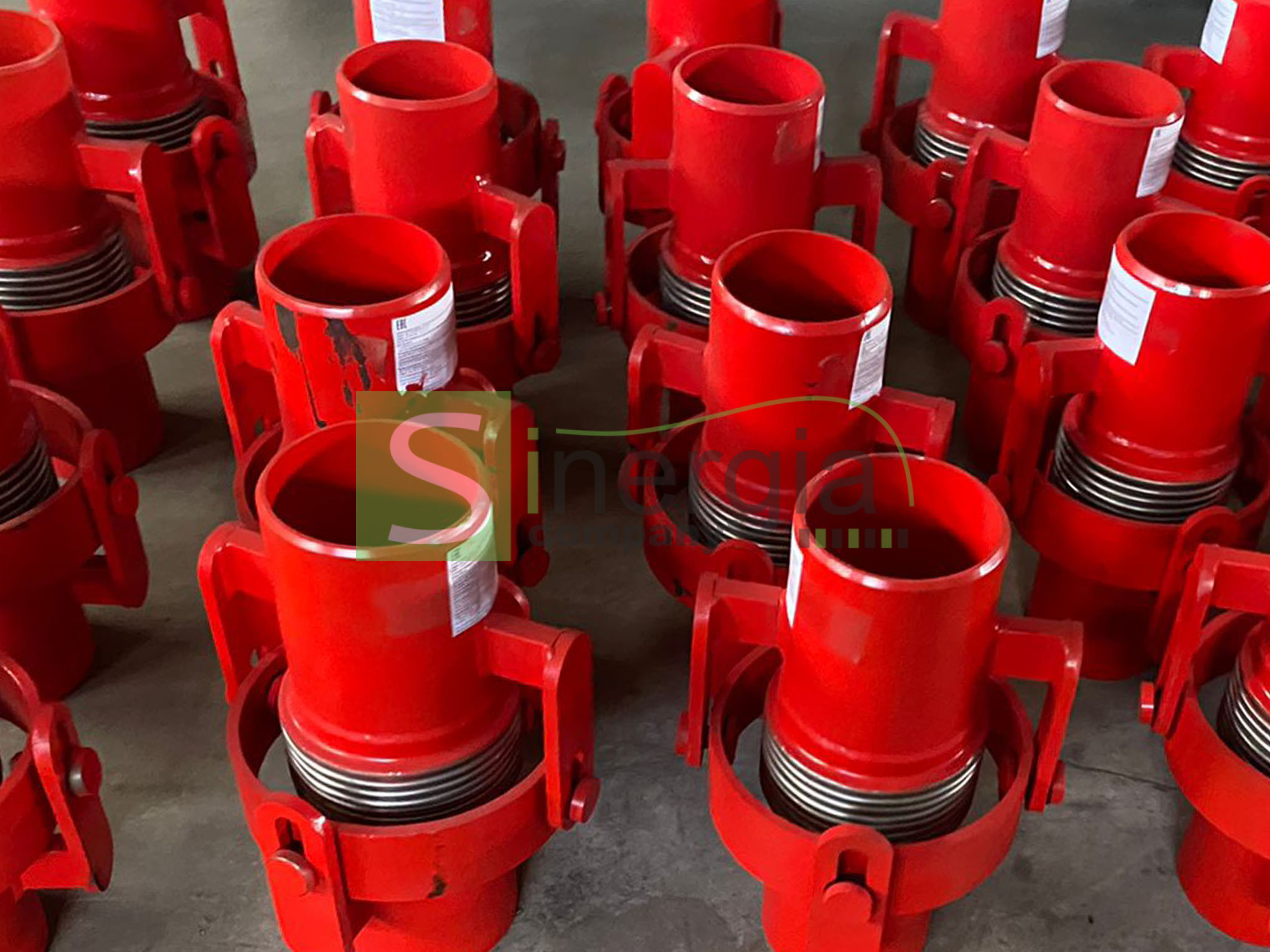

Компенсатор сильфонный поворотный карданного типа КСПК

Модель компенсатора с аббревиатурой КСПК расшифровывается как компенсатор (К) сильфонный © поворотный (П) карданного типа (К) с патрубками под приварку. Применяется в трубопроводных системах с условным Ø 15 ÷ 1000 мм, транспортирующих пар, воду, газы, агрессивные среды, продукты пищевой и перерабатывающих отраслей. При этом давление в трубах при транспортировании рабочей среды не должно превышать 2,5 МПа, температура не должна опускаться ниже минус 260 и быть выше 850 0С. Назначение изделия:

  • обеспечивать герметизацию труб в месте установки;
  • компенсировать изменение длины в результате колебаний температуры рабочей среды;
  • компенсировать несоосность;
  • выдерживать обратные удары;
  • не допускать возникновение деформаций;
  • гасить вибрационные колебания;
  • выдерживать перемещения угловые и плоскостные.

Устройство и особенности конструкции

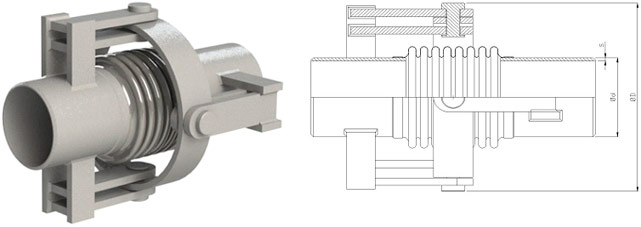

Конструктивно компенсаторы поворотные КСПК состоит из следующих составных частей:

  • сильфона одного или двух;
  • патрубков присоединительных;
  • кардана (соединения шарнирного типа);
  • кожуха защитного.

Все элементы производитель конкретной модели выполняет из разных марок стали с таким расчетом, чтобы обеспечить технические характеристики, указываемые в сопроводительных документах. Цена также зависит от этого фактора.
Предлагаем купить у нас компенсаторы поворотные КСПК по лучшим ценам с доставкой к месту назначения. В таблице указаны все необходимые данные для самостоятельного подбора необходимой модели. При необходимости получить консультацию, наш эксперт сделает это в режиме онлайн. Он не только поможет с подбором, но и проследит за правильностью заполнения заказа, а также за поставкой.

Сильфонный компенсатор поворотный карданного типа КСПК Ру16

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 16 42,4 3 180 180 215 240 0,4 18
40 16 48 3,2 180 180 215 240 0,6 23
50 16 57 3,5 190 190 220 250 0,7 37
65 16 76 3,5 225 215 245 270 0,9 58
80 16 89 3,5 240 225 250 280 1,9 79
100 16 108 4,0 275 225 250 280 2,4 128
125 16 133 4,0 320 220 240 265 4,9 183
150 16 159 4,5 350 220 240 265 8,8 268
200 16 219 6,0 420 240 300 370 12,8 437
250 16 273 7,0 480 245 280 360 23,5 705
300 16 325 7,0 535 330 370 440 56,4 984
350 16 377 7,0 580 335 380 440 80,3 1170
400 16 426 7,0 690 350 410 490 110,4 1505
500 16 478 7,0 800 410 480 640 130 2291
600 16 530 8,0 950 420 460 590 176,3 3254
700 16 720 8,0 1040 440 470 610 213,4 4370
800 16 820 8,0 1180 460 490 630 296,4 5684
900 16 920 10,0 1190 490 530 670 345,8 7122
1000 16 1020 10,0 1250 520 570 730 426,7 8740

Сильфонный компенсатор поворотный карданного типа КСПК Ру16

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 25 42,4 3 180 180 215 240 0,4 18
40 25 48 3,2 180 180 215 240 0,6 23
50 25 57 3,5 190 190 220 250 0,7 37
65 25 76 3,5 225 225 255 280 1,4 58
80 25 89 3,5 250 235 260 290 2,6 79
100 25 108 4,0 285 240 265 295 3,4 128
125 25 133 4,0 320 235 250 275 6,4 183
150 25 159 4,5 350 235 250 275 9,9 268
200 25 219 6,0 420 250 320 380 15,4 437
250 25 273 7,0 480 255 290 370 27,6 705
300 25 325 7,0 535 345 385 455 65,7 984
350 25 377 7,0 580 350 395 455 96,4 1170
400 25 426 7,0 690 370 420 505 123,4 1505
500 25 478 7,0 800 425 500 660 146,5 2291
600 25 530 8,0 950 440 480 610 189,4 3254
700 25 720 8,0 1040 455 485 625 226,4 4370
800 25 820 8,0 1180 475 500 645 315,6 5684
900 25 920 10,0 1190 510 545 685 365,4 7122
1000 25 1020 10,0 1250 540 585 745 446,6 8740

Сильфонный компенсатор поворотный карданного типа КСПК Ру16

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN d s D поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 25 42,4 3 180 180 215 240 0,4 18
40 25 48 3,2 180 180 215 240 0,6 23
50 25 57 3,5 190 190 220 250 0,7 37
65 25 76 3,5 225 235 265 290 2,6 58
80 25 89 3,5 240 245 270 300 3,4 79
100 25 108 4,0 275 250 275 310 5,6 128
125 25 133 4,0 320 250 265 290 8,4 183
150 25 159 4,5 350 250 260 290 12,6 268
200 25 219 6,0 420 265 335 395 19,4 437
250 25 273 7,0 480 270 305 385 33,4 705
300 25 325 7,0 535 360 400 465 76,5 984
350 25 377 7,0 580 370 410 470 112,4 1170
400 25 426 7,0 690 385 435 520 146,8 1505
500 25 478 7,0 800 440 520 680 196,4 2291
600 25 530 8,0 950 460 500 630 223,6 3254
700 25 720 8,0 1040 470 510 640 296,4 4370
800 25 820 8,0 1180 500 520 660 406,3 5684
900 25 920 10,0 1190 520 570 700 446,7 7122
1000 25 1020 10,0 1250 560 610 760 503,3 8740


Компенсатор сильфонный поворотный карданного типа КСПК
