Компенсатор сильфонный поворотный карданного типа фланцевый КСПШФ

Предлагаем купить компенсаторы сильфонного типа поворотные шарнирные с фланцами под приварку стандартного исполнения на давление 1,6, 2, 5 и 4, 0 МПа с доставкой к месту назначения в кратчайшие сроки. Применяются для установки в трубопроводные системы с условным Ø 32 ÷ 1000 мм, транспортирующие жидкости, пары, газы, агрессивные среды и продукты переработки разных отраслей промышленности. Устройства работают с рабочими средами, температура которых не опускается ниже минус 260 и не поднимается выше 850 0

Компенсаторы серии КСПШФ выполняют в трубной конструкции следующие функции:

  • обеспечивают герметичность в месте установки;
  • компенсируют несоосность;
  • не допускают деформирования труб в процессе движения рабочих сред с разными рабочими температурами;
  • компенсирую угловые и плоскостные перемещения, возникающие в процессе эксплуатации трубопровода, а также изменение размеров;
  • гасят обратные удары;
  • снижают вибрации и шумы.

Кроме того, их установка продлевает срок эксплуатации трубной системы.

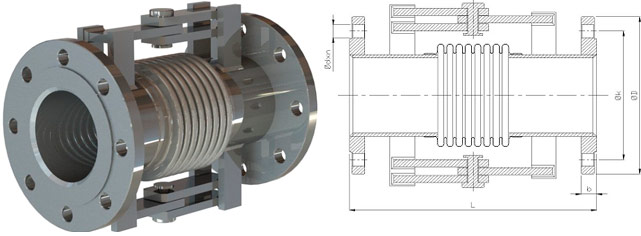

Устройство

Компенсатор поворотный КСПШФ состоит из таких частей:

  • сильфона одного или двух;
  • фланцев присоединительных, расположенных по обе стороны сильфона с определенным количеством отверстий под крепеж (зависит от условного Ø);
  • кардана (соединения шарнирного типа);
  • кожуха защитного.

Предлагаем купить компенсаторы сильфонного типа поворотные шарнирные серии КСПШФ по лучшим ценам с доставкой к месту назначения, в согласованные с заказчиком сроки. Доставку осуществляем транспортными компаниями, с которыми работаем.
Цена на изделие зависит от следующих факторов:

  • диаметра условного прохода;
  • применяемых материалов для изготовления и технологии производства (производитель выбирает их исходя из технических характеристик);
  • компенсирующей способности;
  • количества заказываемого товара.

Выбрать компенсатор можно самостоятельно, воспользовавшись таблицами, расположенными на сайте.

Сильфонные шарнирные фланцевые компенсаторы КСПШФ Ру16

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффек-тивная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN D k b d x n поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 16 140 100 16 18×4 210 245 270 0,4 18
40 16 150 110 16 18×4 210 245 270 0,6 23
50 16 165 125 18 18×4 220 250 280 0,7 37
65 16 185 145 18 18×4 260 290 310 0,9 58
80 16 200 160 20 18×8 270 290 320 1,9 79
100 16 220 180 20 18×8 270 290 320 2,4 128
125 16 250 210 22 18×8 265 285 310 4,9 183
150 16 285 240 22 22×8 265 285 310 8,8 268
200 16 340 295 24 22×12 285 345 415 12,8 437
250 16 405 355 26 26×12 290 315 415 23,5 705
300 16 460 410 28 26×12 370 420 490 56,4 984
350 16 520 470 30 26×16 385 430 490 80,3 1170
400 16 580 525 32 30×16 410 470 540 110,4 1505
500 16 715 650 34 33×20 480 550 710 130 2291
600 16 840 770 36 36×20 490 530 670 176,3 3254
700 16 910 840 36 36×24 490 560 690 213,4 4370
800 16 1025 950 38 39×24 500 560 700 296,4 5684
900 16 1125 1050 40 39×28 540 600 745 345,8 7122
1000 16 1255 1170 42 42×28 570 650 800 426,7 8740

Сильфонные шарнирные фланцевые компенсаторы КСПШФ Ру25

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффек-тивная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN D k b d x n поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 25 140 100 18 18×4 240 270 280 0,4 18
40 25 150 110 18 18×4 220 255 280 0,6 23
50 25 165 125 20 18×4 230 260 290 0,7 37
65 25 185 145 22 18×8 270 300 320 1,4 58
80 25 200 160 24 18×8 280 300 330 2,6 79
100 25 235 190 24 22×8 280 300 330 3,4 128
125 25 270 220 26 26×8 280 295 320 6,4 183
150 25 300 250 28 26×8 285 310 330 9,9 268
200 25 360 310 30 26×12 310 365 435 15,4 437
250 25 425 370 32 30×12 310 335 435 27,6 705
300 25 485 430 34 30×16 390 440 510 65,7 984
350 25 555 490 38 33×16 405 450 510 96,4 1170
400 25 620 550 40 36×16 430 500 560 123,4 1505
500 25 730 660 44 36×20 500 570 730 146,5 2291
600 25 845 770 46 39×20 510 550 690 189,4 3254
700 25 960 875 46 42×24 510 580 710 226,4 4370
800 25 1085 990 50 48×24 530 580 730 315,6 5684
900 25 1185 1090 54 48×28 570 630 775 365,4 7122
1000 25 1320 1210 58 56×28 600 690 840 446,6 8740

Сильфонные шарнирные фланцевые компенсаторы КСПШФ Ру40

Условный диаметр Условное давление Размеры Kомпенсирующая способность Жёсткость Эффек-тивная площадь
Nominal diameter Nominal pressure Dimensions movement
DN РN D k b d x n поворот (ΔL= мм) angular (ΔL= mm) Angular Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm z=+/-2 (deg) z=+/-5 (deg) z=+/-10 (deg) Нm/град Nm/deg см2 cm2
32 40 140 100 18 18×4 250 280 290 0,4 18
40 40 150 110 18 18×4 230 265 290 0,6 23
50 40 165 125 20 18×4 240 270 300 0,7 37
65 40 185 145 22 18×8 280 310 330 2,6 58
80 40 200 160 24 18×8 290 310 340 3,4 79
100 40 235 190 24 22×8 290 310 340 5,6 128
125 40 270 220 26 26×8 290 310 330 8,4 183
150 40 300 250 28 26×8 300 320 340 12,6 268
200 40 375 320 34 30×12 330 385 455 19,4 437
250 40 450 385 38 33×12 330 355 455 33,4 705
300 40 515 450 42 33×16 410 460 530 76,5 984
350 40 580 510 46 36×16 425 470 530 112,4 1170
400 40 660 585 50 39×16 450 520 580 146,8 1505
500 40 755 670 56 42×20 530 600 760 196,4 2291
600 40 890 795 58 48×20 540 580 720 223,6 3254
700 40 995 900 62 48×24 540 610 740 296,4 4370
800 40 1140 1030 66 56×24 560 610 760 406,3 5684
900 40 1250 1140 70 56×24 610 665 810 446,7 7122
1000 40 1360 1250 74 56×28 635 730 875 503,3 8740

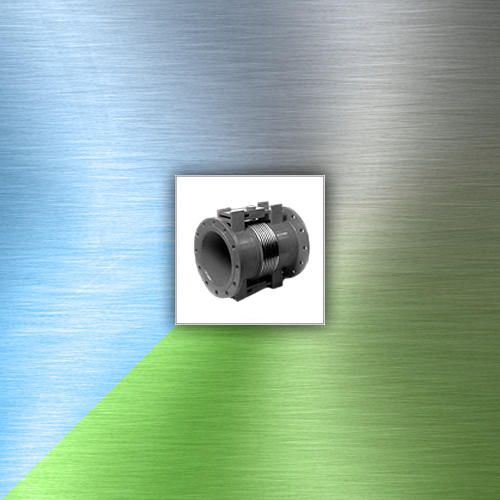

Компенсатор сильфонный поворотный карданного типа фланцевый КСПШФ
