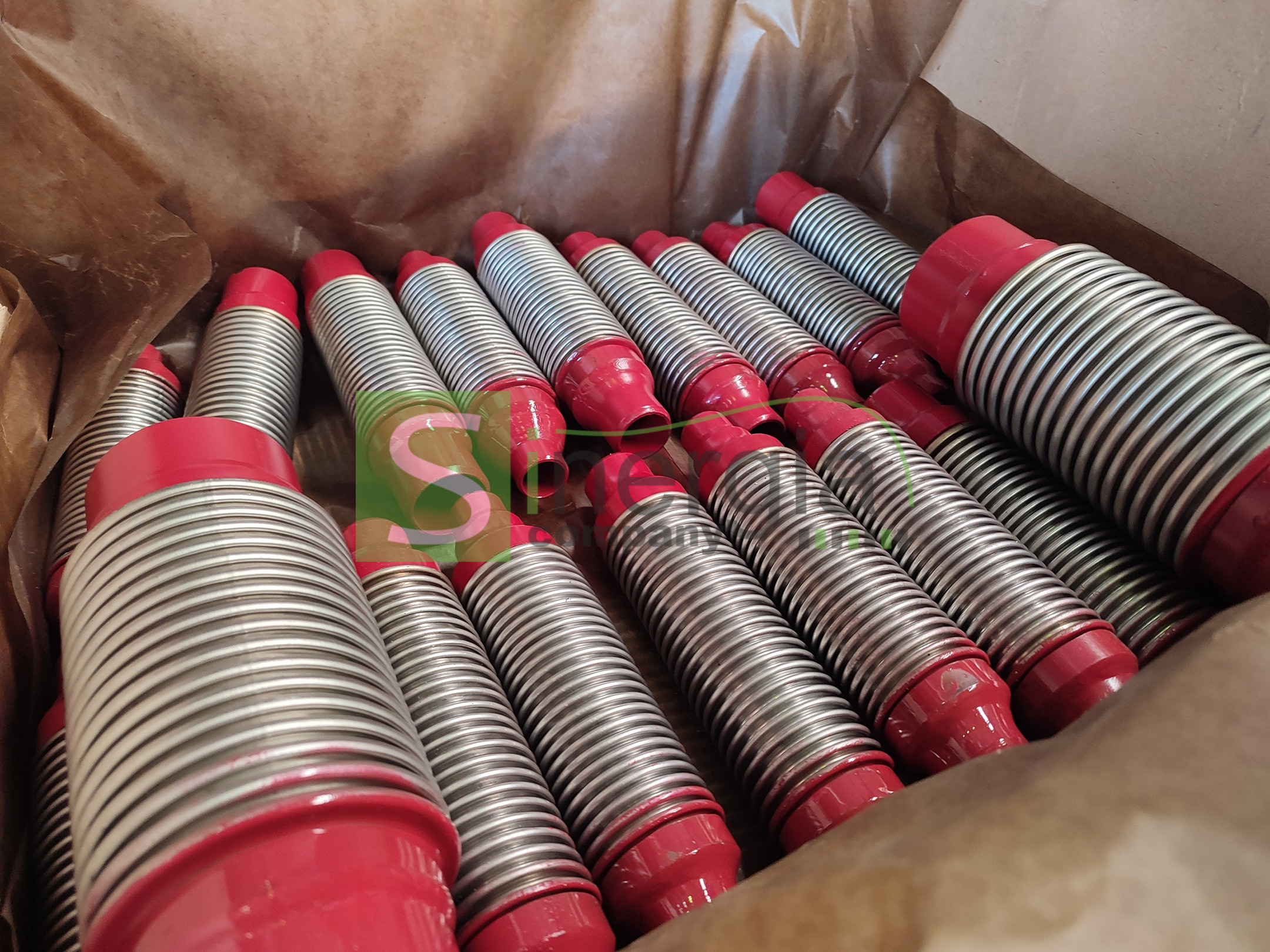

Сильфонный осевой компенсатор СТЭ

СТЭ – серия сильфонных компенсаторов осевого типа используется в трубопроводных системах централизованного водоснабжения и отопления, тепловых пунктов, насосных установок и др. аналогичных устройств тепловых сетей. Выпускаются для установки в трубы с диаметром условного прохода от 15 до 80 мм, транспортирующими пар или воду под давлением не выше 1,6 МПа с рабочей температурой не выше 150 0С. Осевая компенсирующая способность, в зависимости от условного диаметра компенсатора, лежит в пределах от 26 до 40 мм, при этом они могут растягиваться на величину 6÷ 20 мм и сжиматься на величину от 13 до 30мм. Благодаря таким качествам, компенсаторы СТЭ оберегают трубопроводы от разрушения, деформирования, перемещений в процессе эксплуатации. Кроме того, место стыка надежно герметизируется. Система отопления и водоснабжения работает надежно и длительный срок.

Устройство и особенности конструкции

Общими элементами для модельного ряда являются:

  • сильфон многослойный, изготовленный из нержавеющей стали;
  • патрубки под приварку, изготовленные из углеродистой или легированной стали.

Производитель выпускает две разновидности конструкции — без наружного защитного кожуха и с экраном внутренним и с наружным кожухом и без экрана внутреннего. Наличие защитного кожуха позволяет устанавливать компенсаторы осевые в проблемных местах, защитного экрана — снижает шумы и уровень вибрации от движения транспортируемой среды. Цена на компенсаторы с дополнительными защитными опциями значительно выше.
Монтируются компенсаторы при стыковке труб по направлению движения рабочей среды. Для этого на патрубке имеется стрелка, указывающая направление.
Предлагаем купить по выгодным ценам с доставкой к месту назначения сертифицированные компенсаторы серии СТЭ, выбрав необходимую модель по таблице, размещенной на сайте. При необходимости за помощью можно обратиться к нашему эксперту в режиме онлайн. Он поможет подобрать необходимую модель и купить. Обращайтесь!



Технические характеристики
Ду Обозначение Марка компенсатора Осевая компенсирующая способность, мм (+растяжение/ -сжатие) Общая длина компенсатора, L,мм* Длина сильфона, Lc,мм Диаметр патрубка, d, мм Масса, кг
DN15 СТЭ 193 КО-15-16-26 26 (+6/-20) 276 100 21,5 0,57
DN15 СТЭ 193-01 КО-15-16-40 40 (+10/-30) 280 129 21,5 0,58
DN20 СТЭ 194 КО20-16-26 26 (+6/-20) 276 100 26,8 0,68
DN20 СТЭ 194-01 КО-20-16-40 40 (+10/-30) 280 129 26,8 0,69
DN25 СТЭ 195 KO-25-16-40 40 (+10/-30) 321 100 33,5 1,2
DN32 СТЭ 197 KO-32-16-40 40 (+10/-30) 276 100 42.3 1,2
DN40 СТЭ 218 KO-40-16-40 40 (+10/-30) 305 100 48 1,73
DN50 СТЭ 247 КО-50-16-25 25 (+12,5/-12,5) 270 68 57 1,74
DN65 СТЭ 249 КО-65-16-40 40 (+10/-30) 286 82 76 2.4
DN80 СТЭ 248 КО-80-16-40 40 (+20/-20) 320 128 89 3,83
DN100 СТЭ 384 КО-100-16-50 50 (+25/-25) 367 95 108 3,6
DN150 СТЭ 385 KO-150-16-50 50 (+25/-25) 428 134 159 8,55
DN200 СТЭ 386 KO-200-16-80 8О(+40/-4О) 550 243 219 20,1
DN250 СТЭ 404 KO-250-16-80 8О(+40/-4О) 576 269 273 25,9
DN300 СТЭ 405 KO-300-16-80 8О(+40/-4О) 562 254 325 38,3
DN350 СТЭ 406 КО-350-16-80 8О(+40/-4О) 579 272 377 47,2


Сильфонный осевой компенсатор СТЭ
