Сальниковый компенсатор ТМ 25.00.00 с ограничителем серия 4.902-8

В ПО «Синергия» вы можете заказать сальниковый компенсатор с ограничителем на выгодных условиях. Данное изделия изготавливается на основе чертежей 4.902-8 вып.5. Компенсатор может быть использован для прокладки на магистральных пульповодах безанкерным методом укладки и давлением Ду300 — Ду1200 мм.

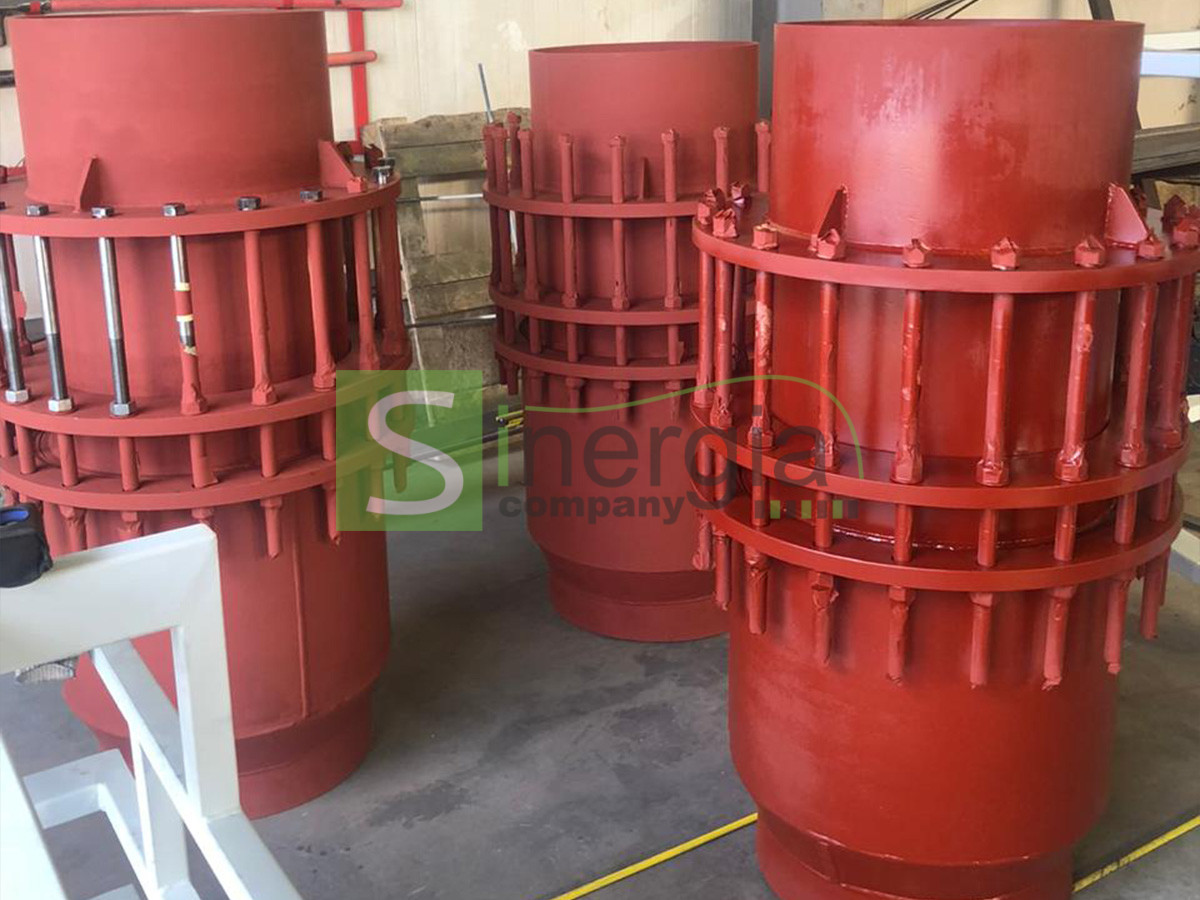

фото компенсатора сальникового по серии 4.902-8 выпуск 5

Характеристики компенсаторов 4.902-8 вып.5

Диаметр: Ду 300-1200 мм

Расчетное давление в пульповодах: до 10 кгс/см2

Перепад расчетных температур воздуха: до 80 °С

Компенсаторы 4.902-8 вып.5 производятся из расчета принятия на себя осевых усилий. Параметры осевых усилий указаны ниже.

Обозначение компенсатора  Ду, мм Осевое усилие, кгс
Масса, кг
ТМ 25.00.00 300 10000 242
ТМ 25.00.00-01  350  12000  323
ТМ 25.00.00-02  400  15000  445
ТМ 25.00.00-03  500 21000  532
ТМ 25.00.00-04  600  30000  644
ТМ 25.00.00-05  700  44000  823
ТМ 25.00.00-06  800 48000  980
ТМ 25.00.00-07  900 54000  1112
ТМ 25.00.00-08  1000 72000  1345
ТМ 25.00.00-09  1200 80000  1786

Условные проходы (Ду) приняты по внутренним диаметрам труб.

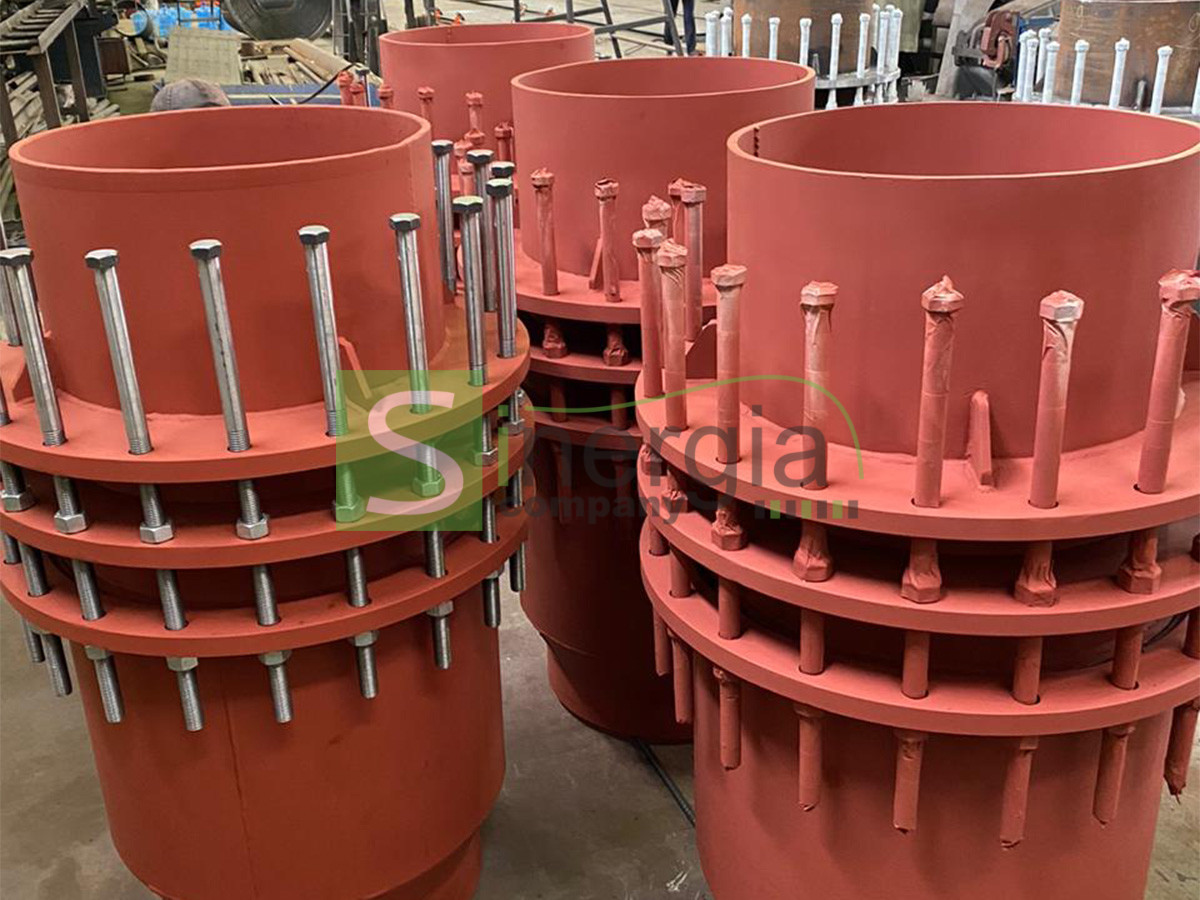

изображение компенсаторов серия 4.902-8 вып. 5

Необходимые условия для монтажа сальниковых компенсаторов с ограничителем

Присоединение производится к концам стального трубопровода с помощь сварки встык. Следует учитывать, что длина компенсатора рассчитывается во время установки, т.к. зависит от температурных условий окружающей среды, в которой проводится монтаж. При безанкерном методе укладки не потребуется установка опор на прямых участках (без уклона или с уклоном, не превышающем 0,08) и участках с углами поворота в горизонтальной плоскости. При прокладке на участках с уклоном более 0,08 и углами поворота в вертикальной плоскости более более 5° следует делать монтаж анкерных опор.

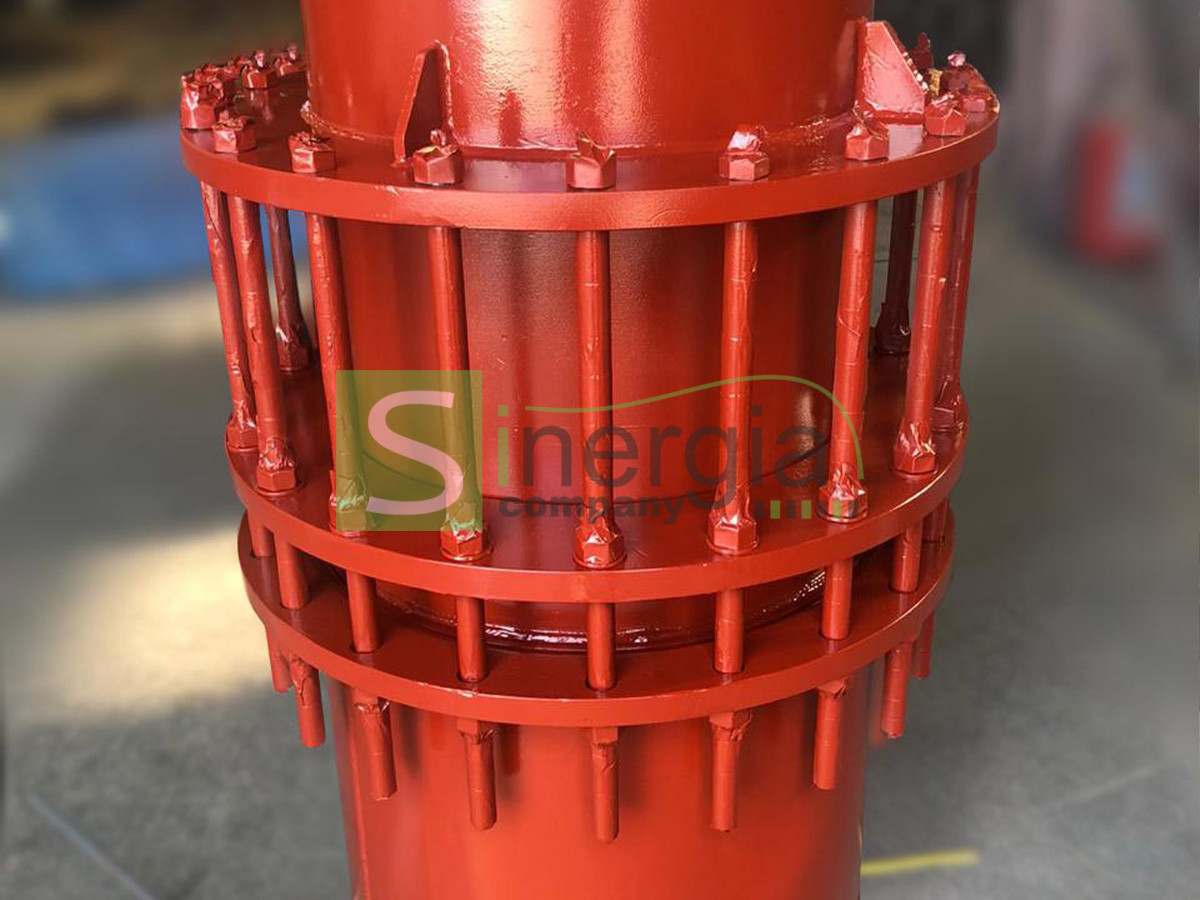

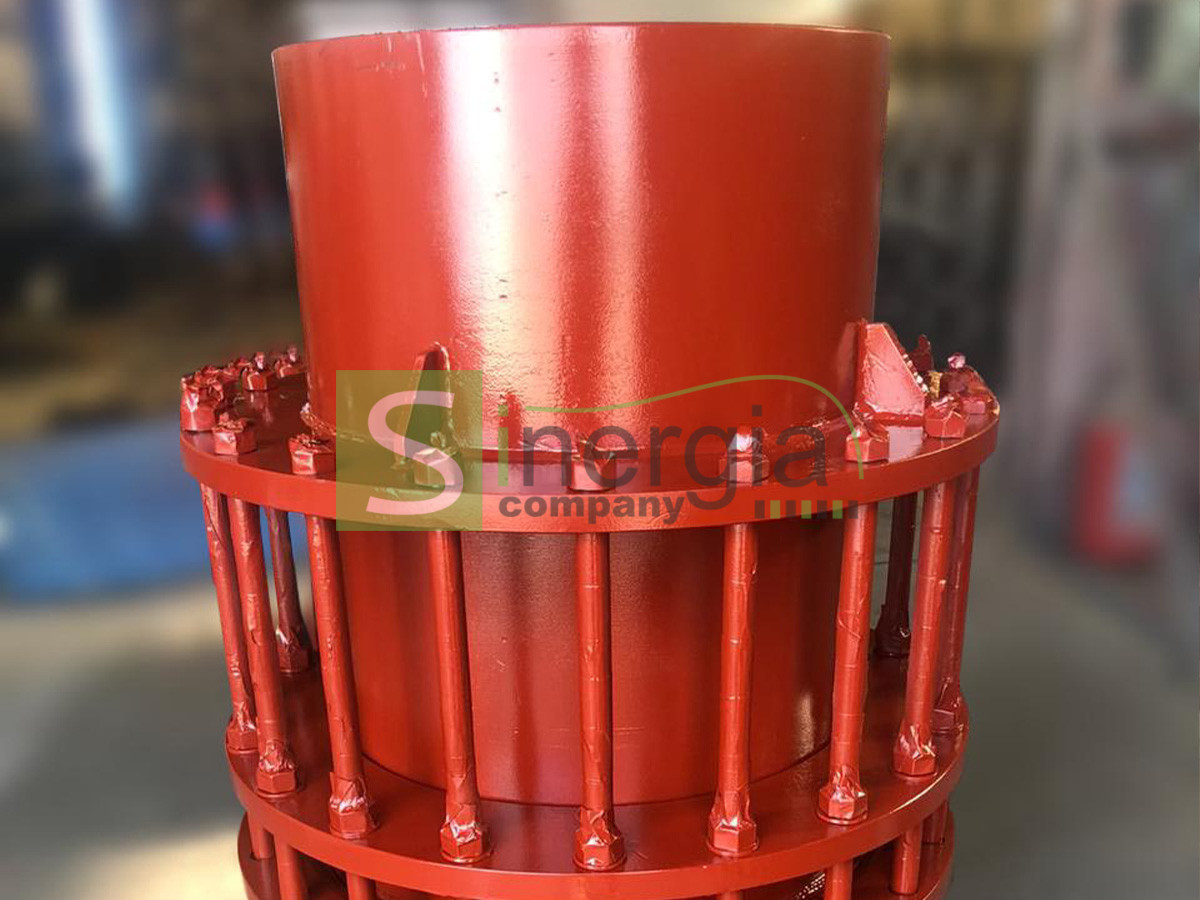

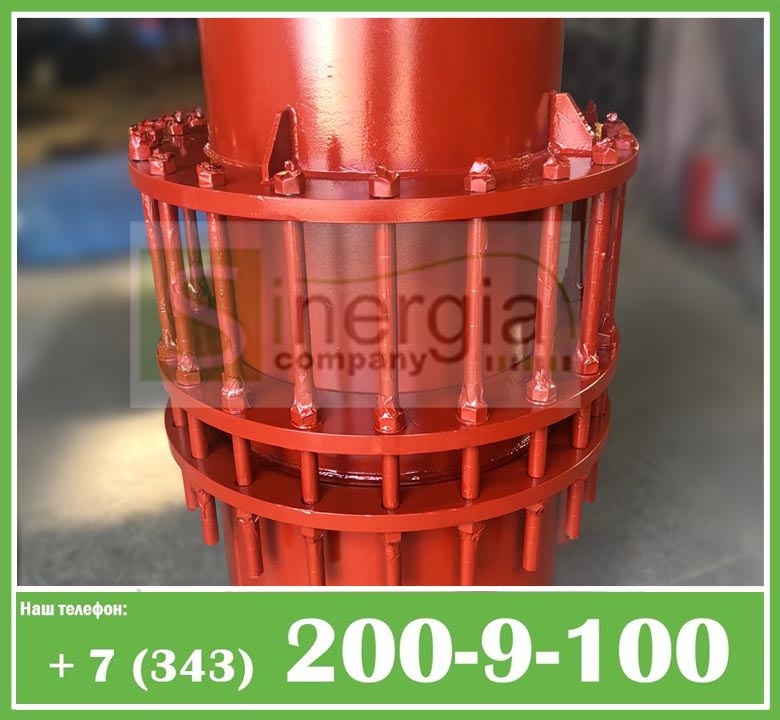

фото компенсатора сальникового серия 4.902-8 вып. 5

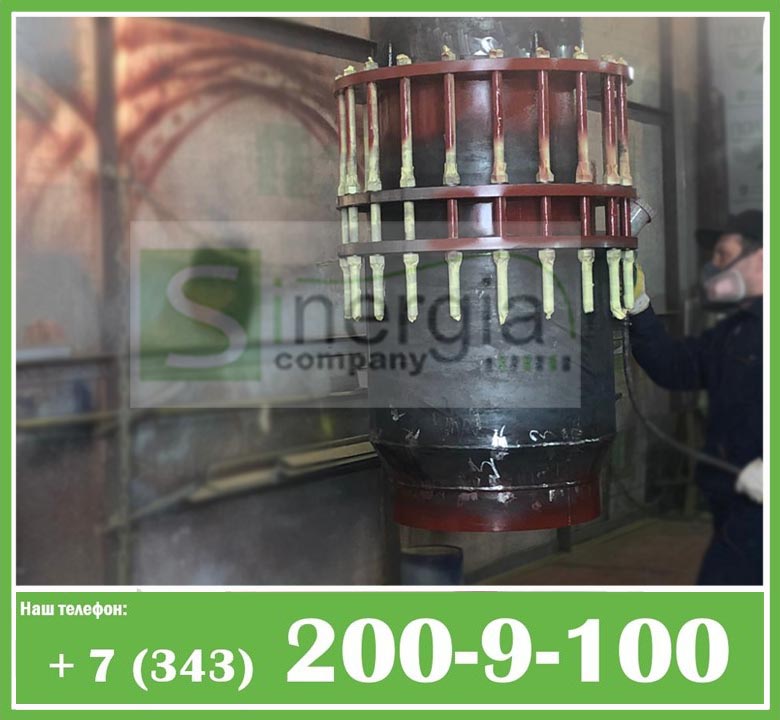

Сальниковый компенсатор с ограничителем типа ТМ 25 изготавливается в ПО «Синергия» в соответствии с ГОСТ Р. Мы гарантируем высокое качество и безопасность производимой продукции. Контроль сварных швов ОТК и испытания гидравликой идут на всем протяжении процесса изготовления компенсаторов. испытания.
