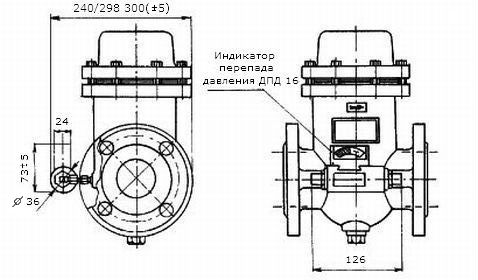

Фильтры газа ФГ16-50 (-В) с ДПД, ФГ16-80 (-В) с ДПД, ФГ16-100 (-В) с ДПД

Фильтры газа типа ФГ16 предназначены для очистки от механических частиц природного газа, а также воздуха, азота и других неагрессивных газов при рабочей температуре очищаемого газа от –40 до +70 °С и температуре окружающей среды от –40 до +70 °С. Они устанавливаются на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и других газосжигающих установок для повышения надежности и долговечности работы оборудования.



Фильтры могут устанавливаться во взрывоопасных зонах всех классов согласно п.7.3. ПУЭ-86, в которых возможно образование смесей газов и паров с воздухом, отнесенных к категориям IIA и IIB групп Т1-Т4 по ГОСТ 12.1.011.
Фильтры изготавливаются в 2-х исполнениях:

    — стандартной (степень очистки до 0,07 мкм);
    — высокой (степень очистки до 0,005 мкм).

Фильтры газа ФГ16-50 (-В) с ДПД, ФГ16-80 (-В) с ДПД, ФГ16-100 (-В) с ДПД

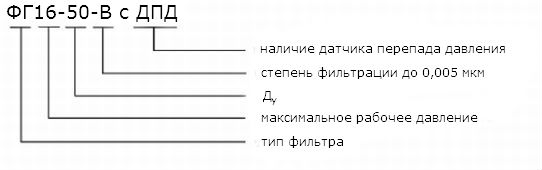

Условное обозначение





 Фильтры газа ФГ16-50 (-В) с ДПД, ФГ16-80 (-В) с ДПД, ФГ16-100 (-В) с ДПД

Технические характеристики фильтров ФГ16-





Тип фильтра 50 50-В 80 80-В 100 100-В
Максимальное рабочее давление, МПа 1,6
Условный проход Ду 50 50 80 80 100 100
Максимальный расход газа с плотностью 0,73 кгм³ при давлении, близком к атмосферному, при котором потеря давления на чистом фильтре не превышает 4 кПа (400мм. вод. ст.), ст.м³/ч, не менее 300 220 850 600 1300 1000
Степень фильтрации не менее 99,5% частиц, имеющих линейные размеры превышающие, мм 0,07 0,005 0,07 0,005 0,07 0,005
Допустимый перепад давления на фильтре, кПа, не более 5 10 5 10 5 10
Температура рабочей и окружающей среды, °С от -40 до +70
Присоединение фланцевое по ГОСТ 12820-80

Фильтры газа ФГ16-50 (-В) с ДПД, ФГ16-80 (-В) с ДПД, ФГ16-100 (-В) с ДПД

Таблица пропускной способности, м³/ч



Тип фильтра ФГ16-50 ФГ16-50-В ФГ16-80 ФГ16-80-В ФГ16-100 ФГ16-100-В
Р
а
б
о
ч
е
ед
а
в
л
е
н
и
еМПа
0,01 350 300 750 650 1100 1000
0,1 700 600 1400 1200 2150 1950
0,2 1100 1000 2300 2100 3500 3200
0,3 1350 1300 2650 2600 4100 3750
0,4 1600 1550 3250 3150 5050 4650
0,5 1750 1700 3700 3600 5700 5200
0,6 2050 1950 4250 4050 6500 5950
0,7 2200 2100 4700 4500 7200 6600
0,8 2500 2250 5250 4750 8100 7450
0,9 2600 2350 5600 5100 8650 7950
1,0 2700 2400 6000 5400 9250 8500
1,1 2800 2450 6250 5600 9650 8850
1,2 2900 2500 6750 5800 10500 9750
1,3 3000 2550 7000 6000 10850 9950
1,4 3100 2600 7250 6200 11200 10350
1,5 3150 2650 7500 6350 11600 10650
1,6 3200 2700 7650 6500 11850 10900

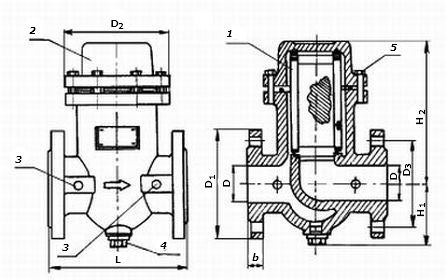

Фильтр газовый ФГ:
1-фильтрующий элемент; 2-крышка; 3-пробки; 4-заглушка; 5-крепежные болты

Ду D, мм D1, мм D2, мм D3, мм Н1, мм Н2, мм L, мм В, мм Масса, кг
50 56 164 160 125 92 215 210 22 8,2
80 80 195 210 160 117 373 270 24 17,5
100 102 220 244 180 122 465 320 24 27
