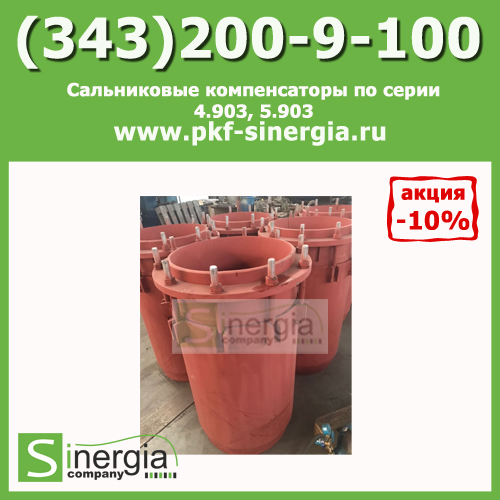

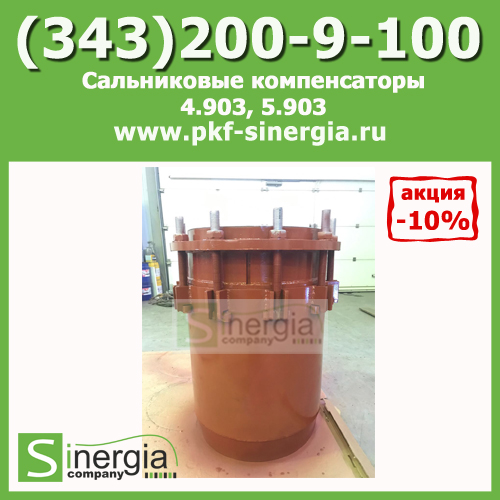

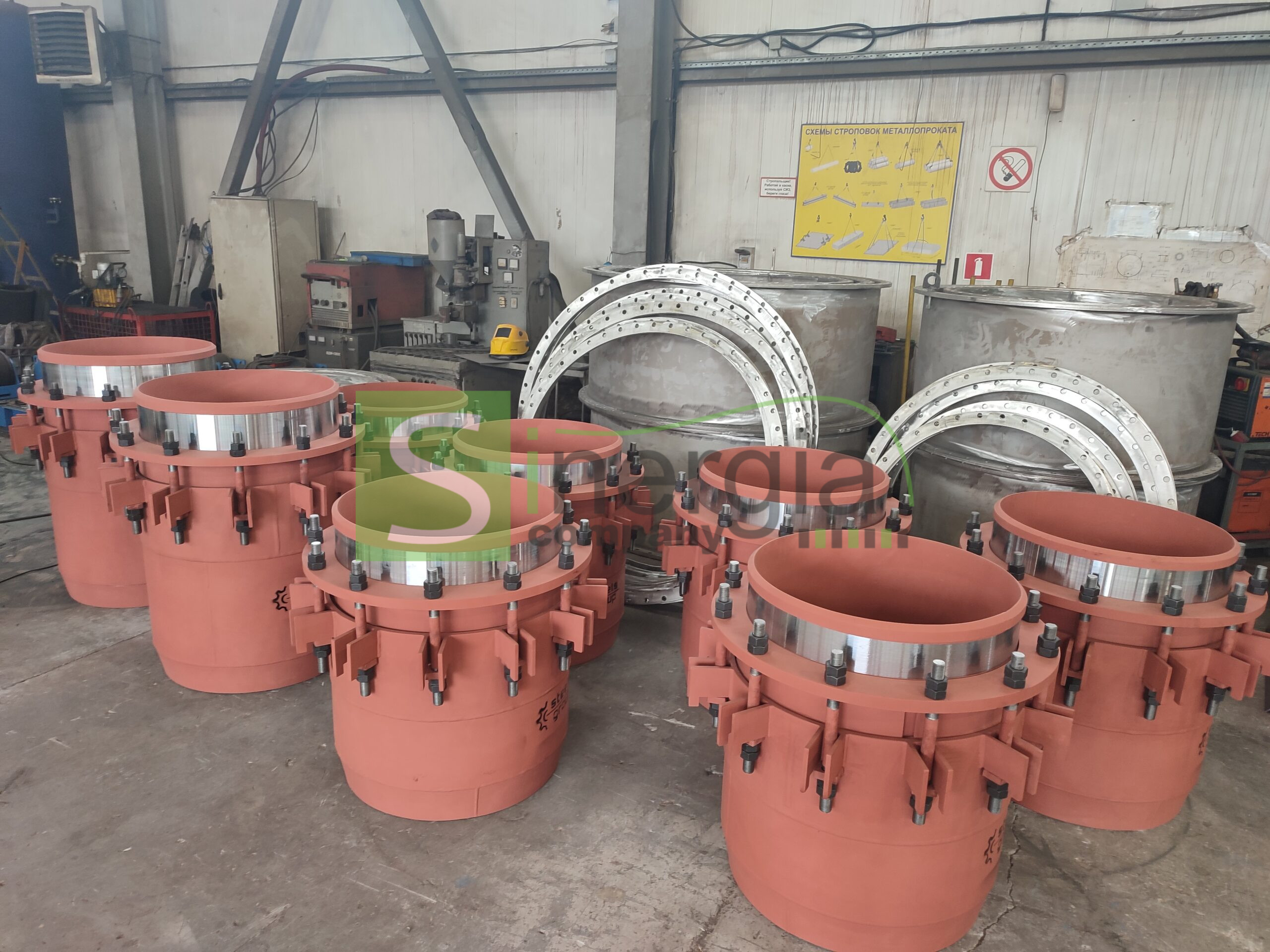

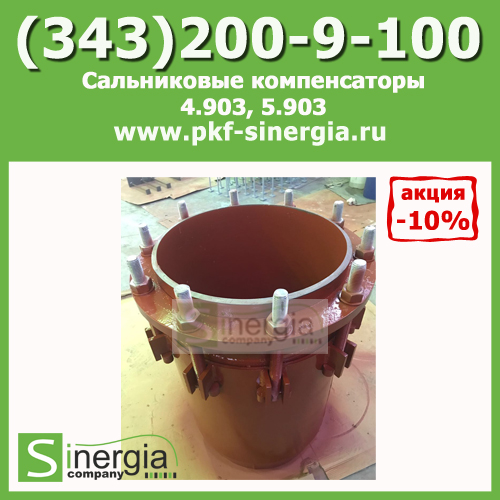

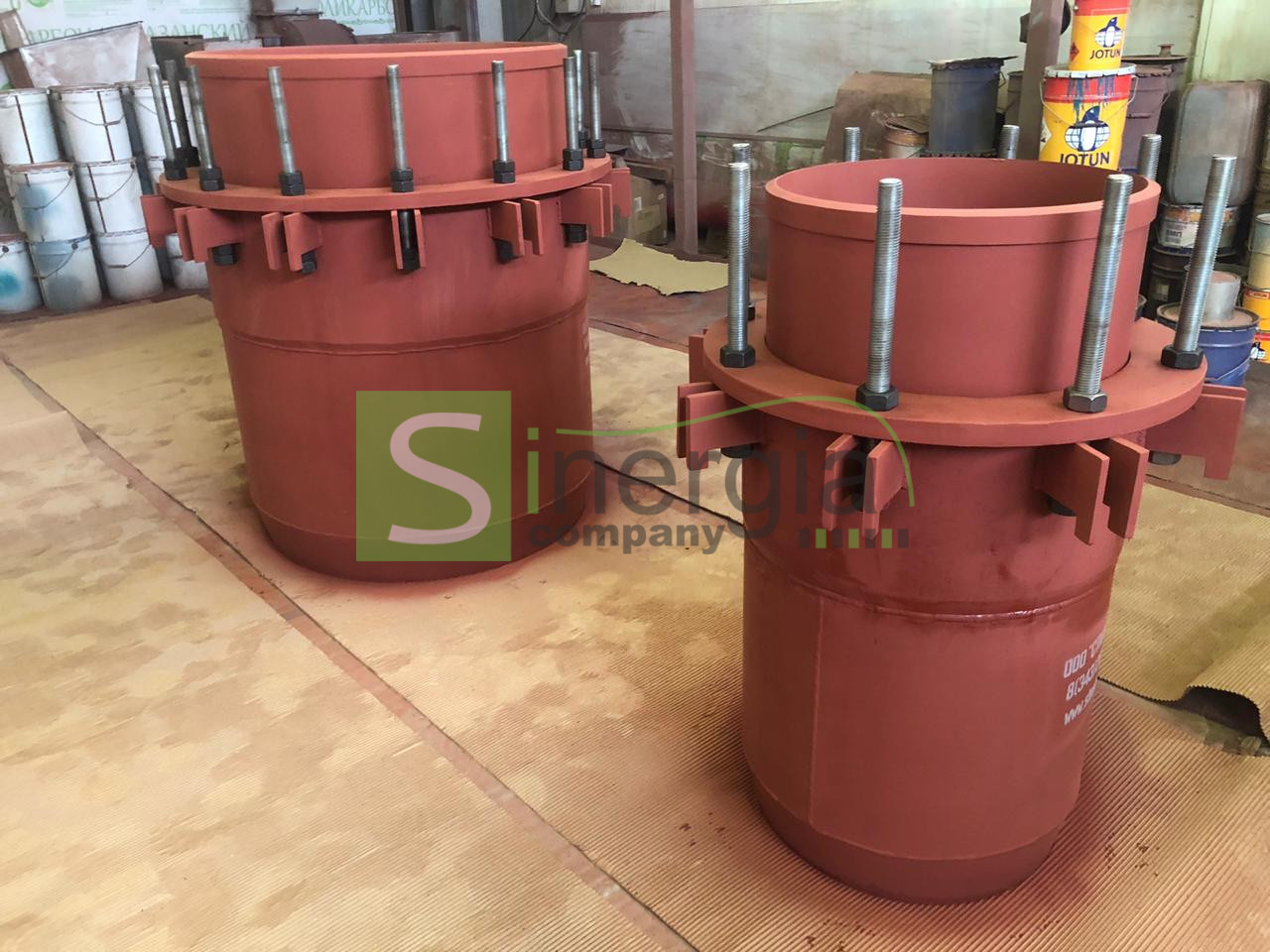

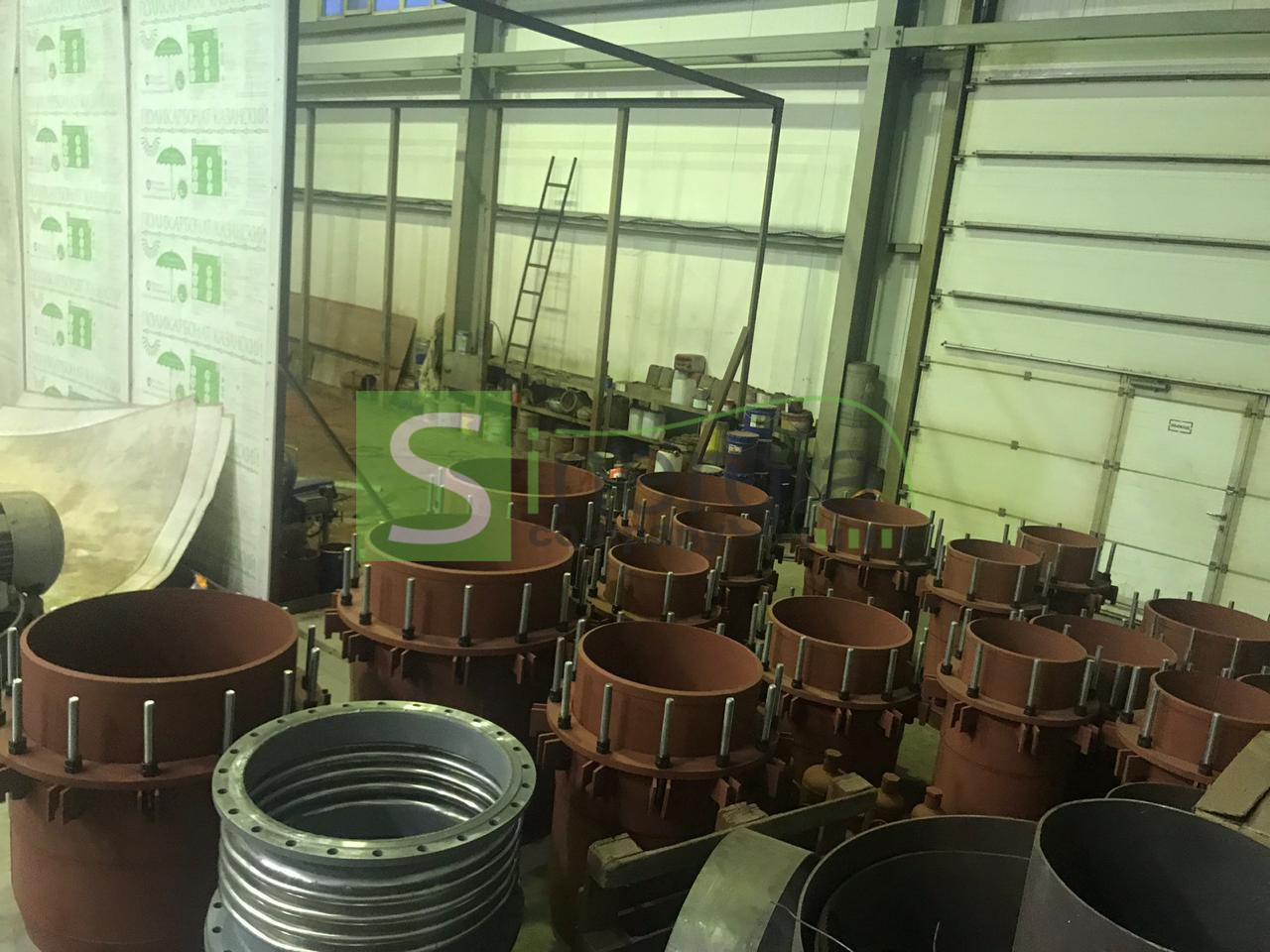

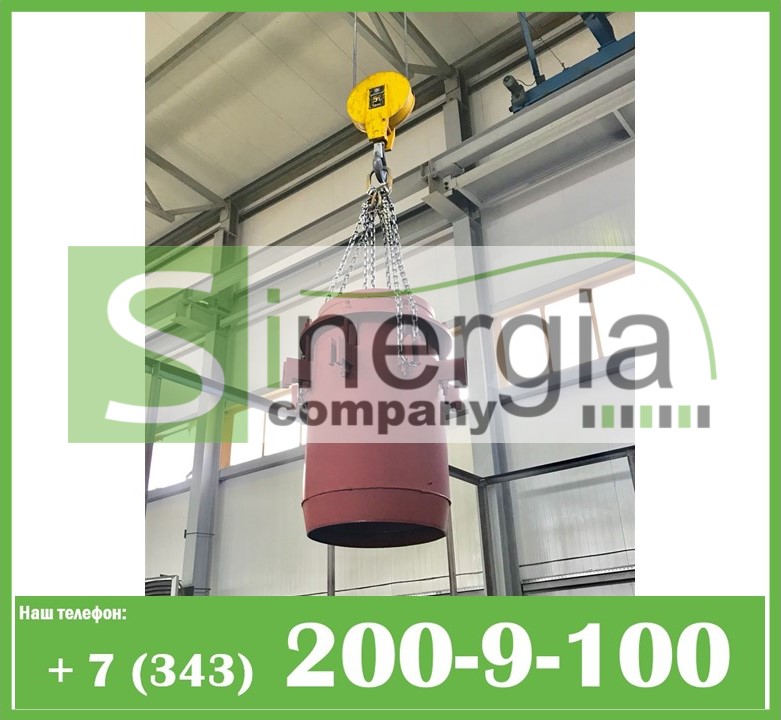

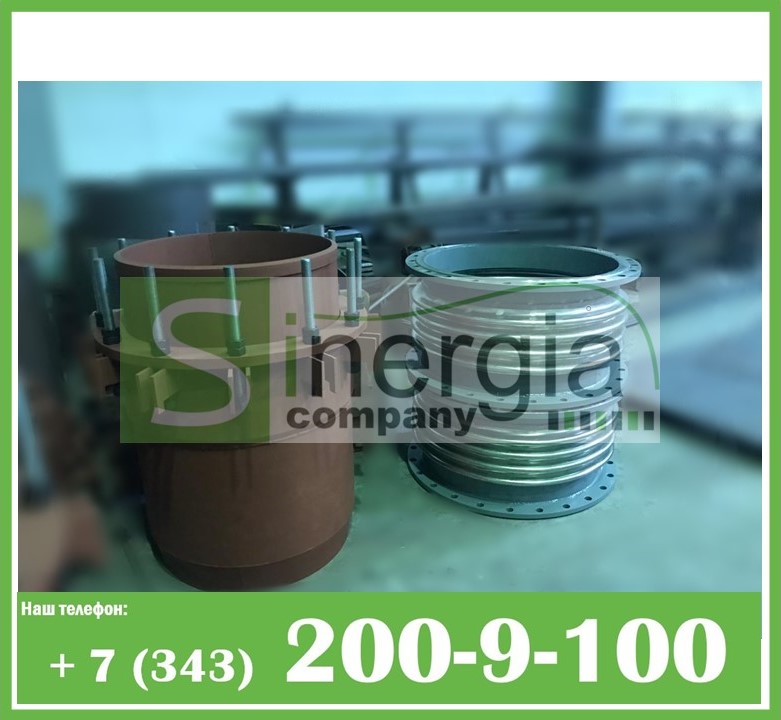

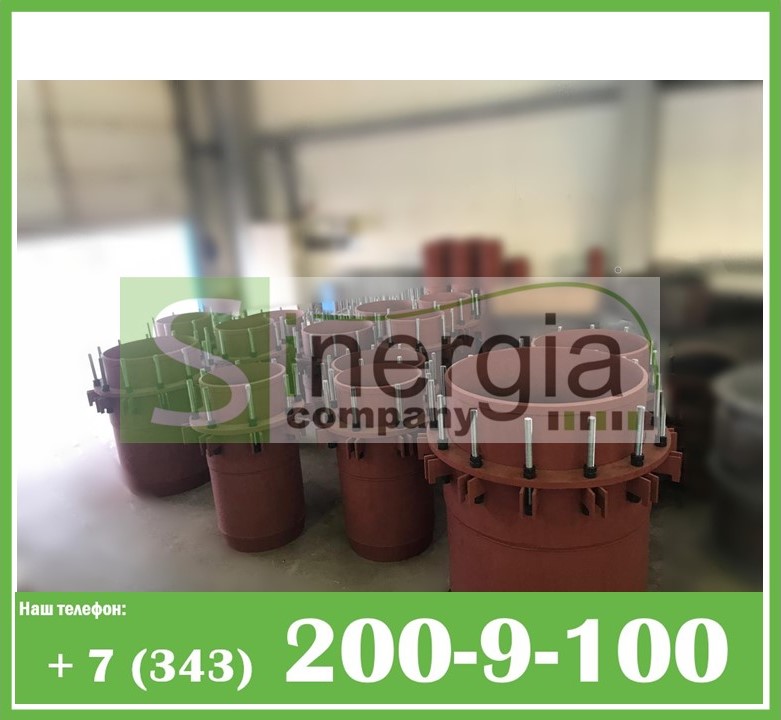

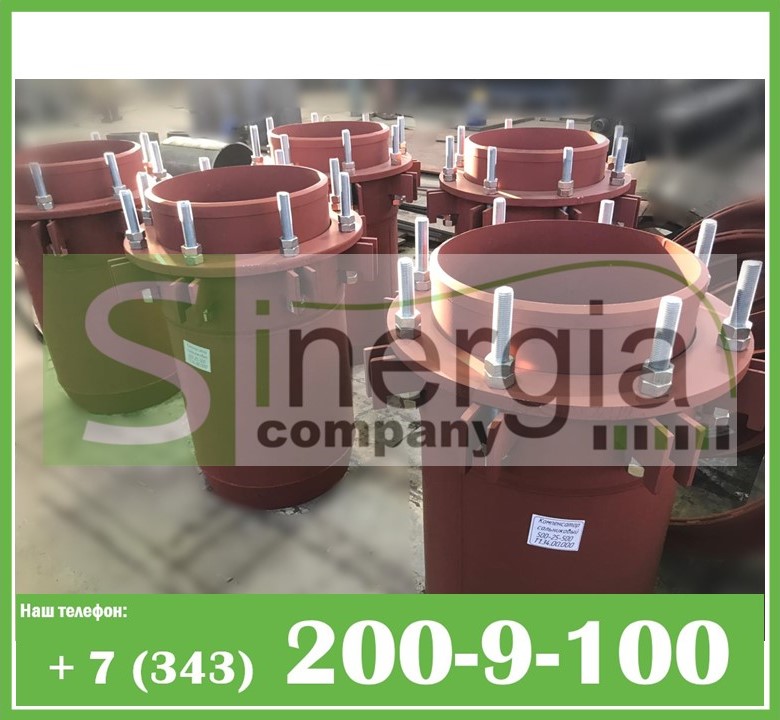

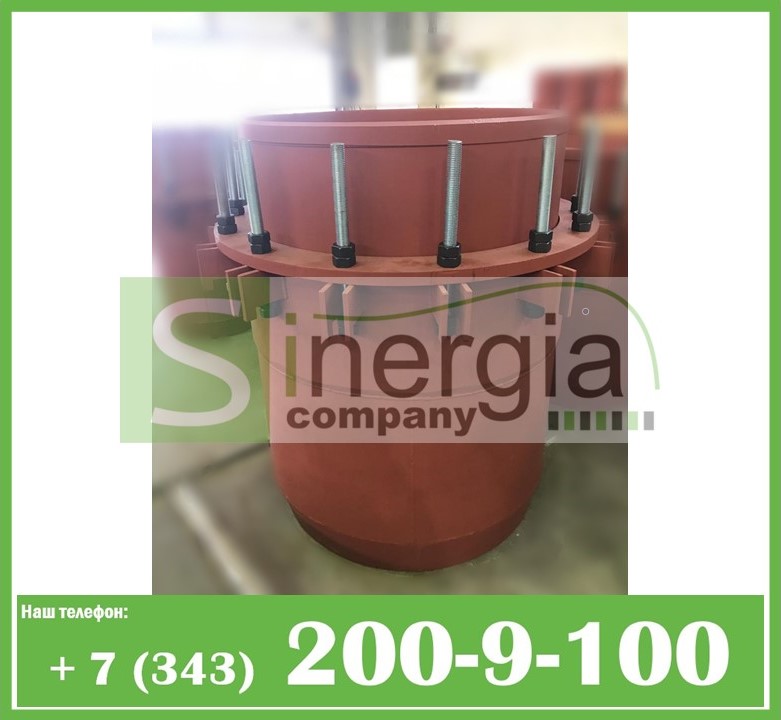

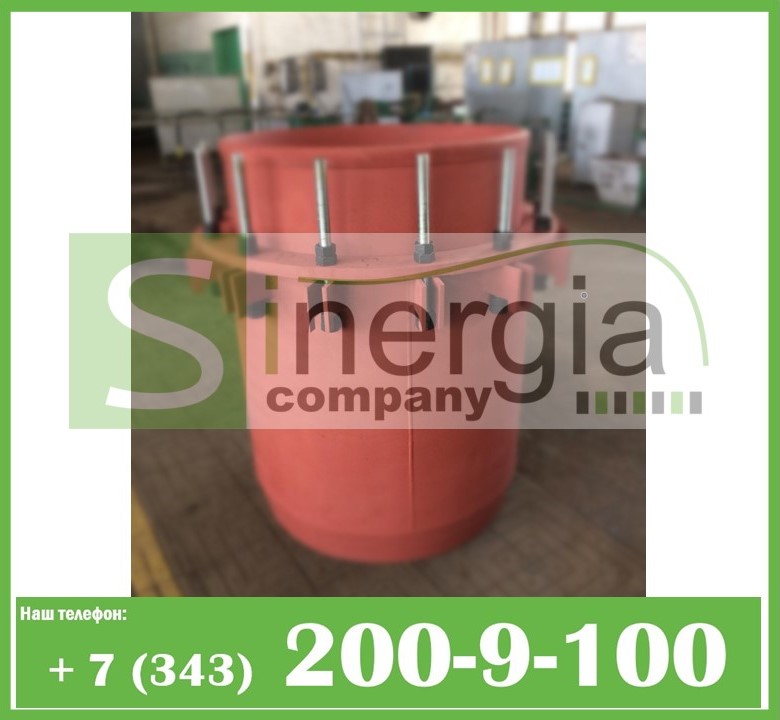

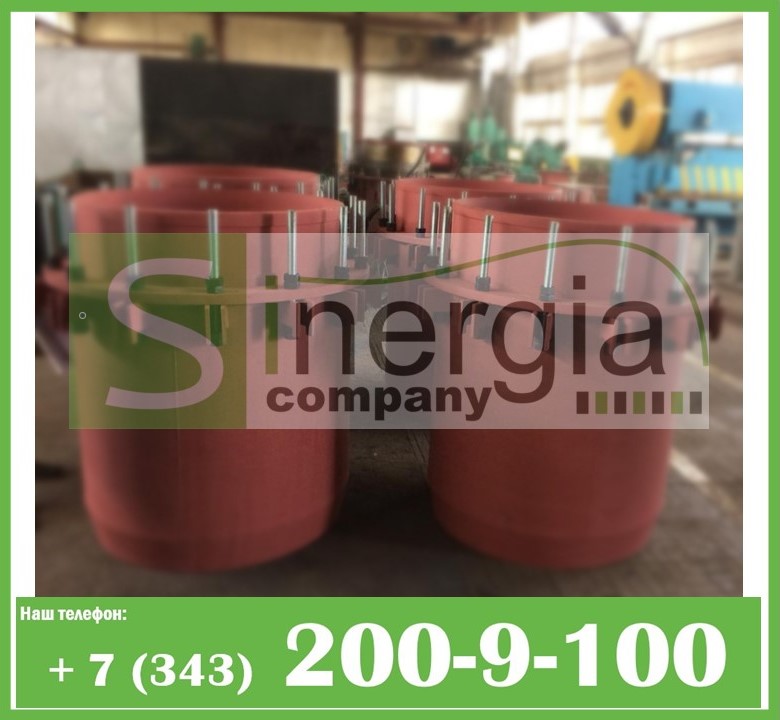

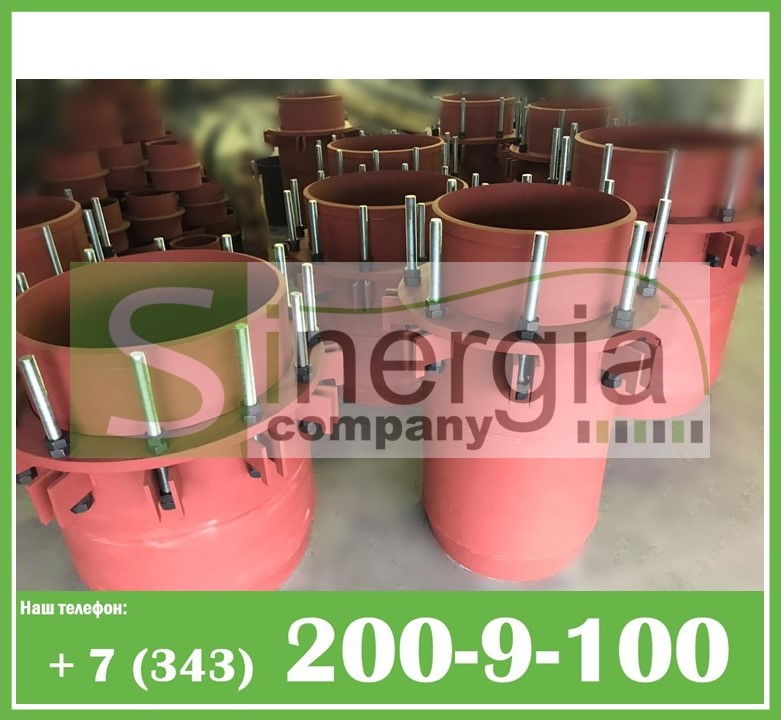

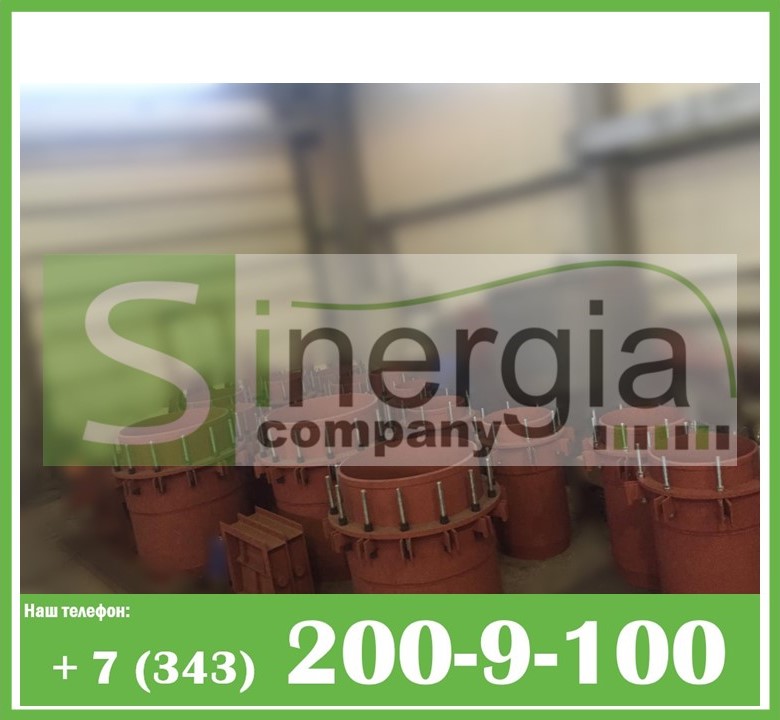

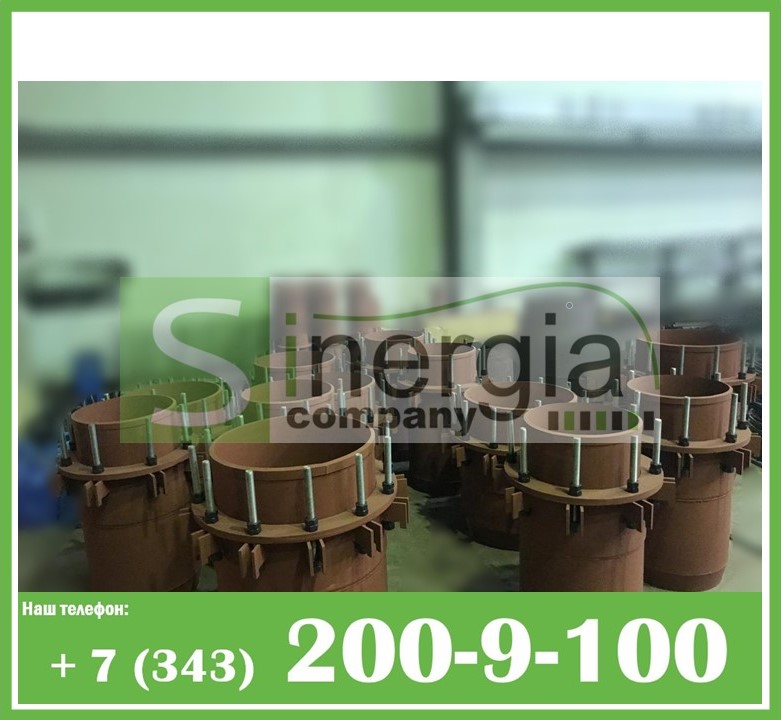

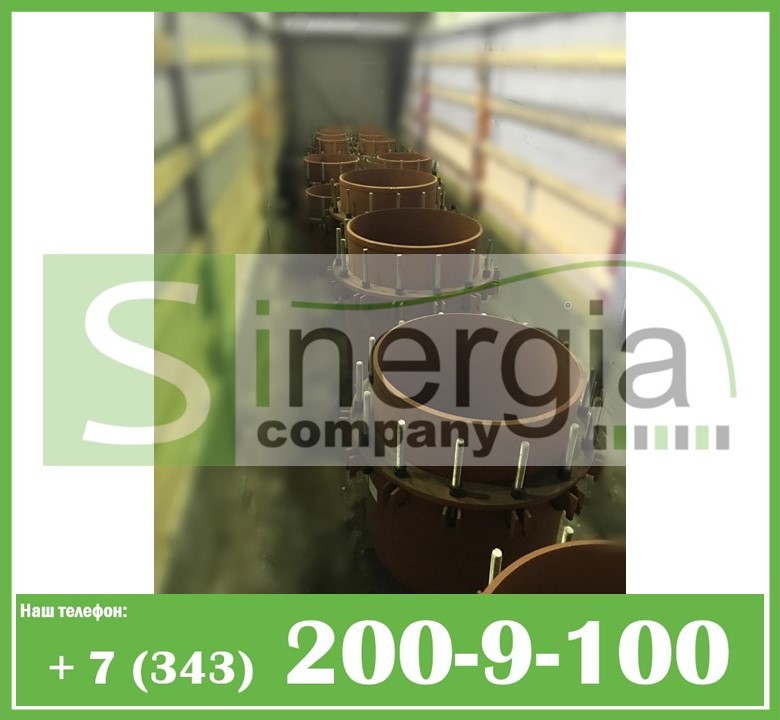

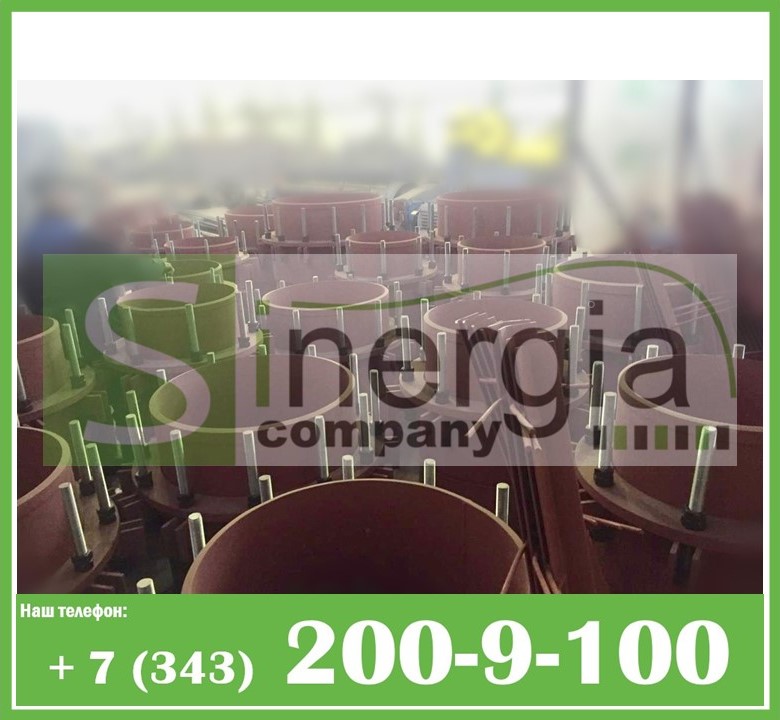

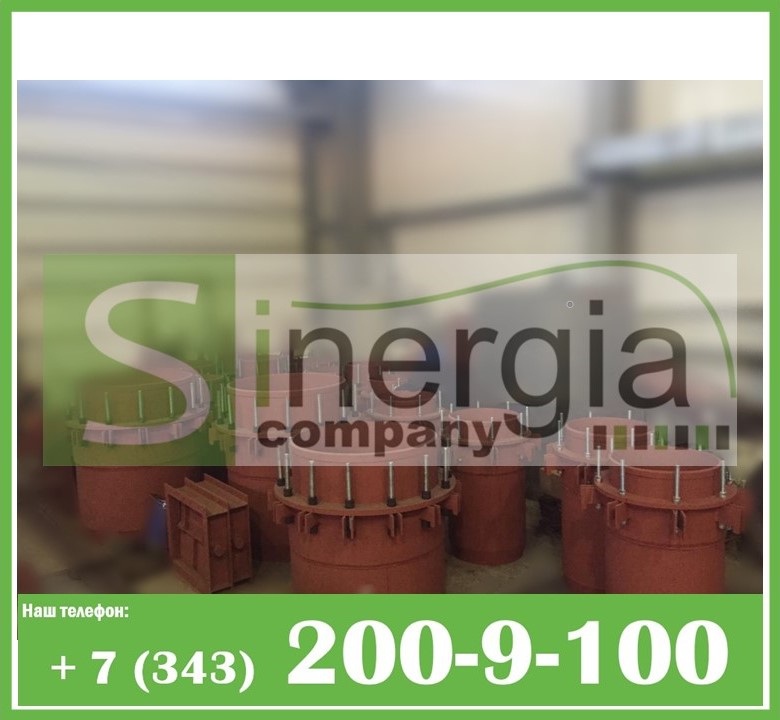

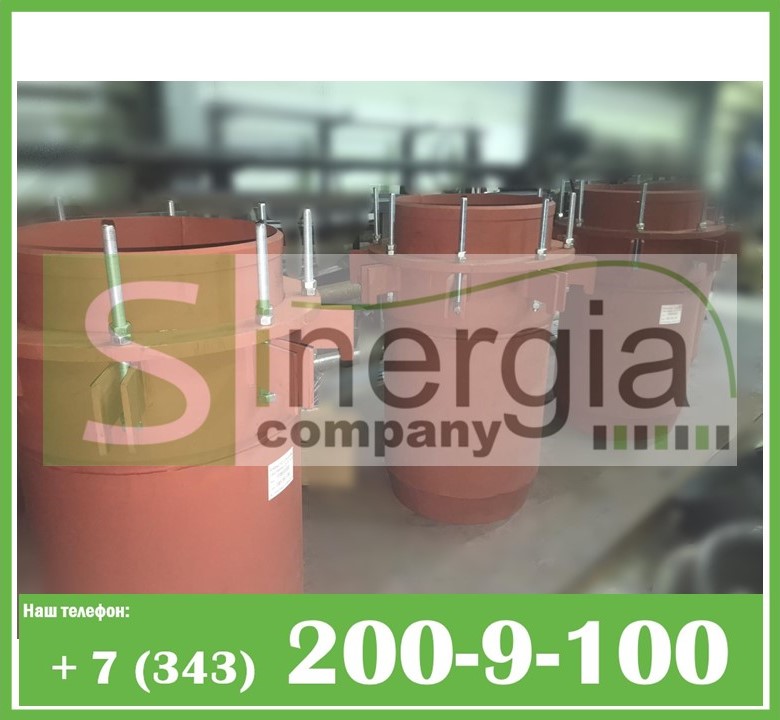

Компенсатор сальникового типа односторонний с самоуплотняющимся устройством 5.903-13 выпуск 4

Компенсатор сальниковый одностороннийИзделия применяются с целью уравновешивания температурных деформаций тепловых сетей (паровых, водяных) в трубопроводах Ø 100 ÷ 1400 мм с давлением рабочей среды, не выше 2,5 МПа. Корме этого, имеются ограничения по температуре транспортируемой среды – для воды она не должна превышать 200 0С, для пара – 300 0С. Компенсирующая способность зависит от диаметра трубопровода и составляет 200 ÷ 450 мм. При этом зазор между патрубками и пружинами не превышает 10 мм. Изготавливаются пружины из качественной рессорно-пружинной конструкционной стали марок 60С2 или 50ХФА. Выбор материала зависит от температуры транспортируемой среды и в каждом конкретном случае он подбирается индивидуально.

Применяются такие устройства на  тепловых трубных сетях в районах, где температура не опускается ниже минус 40 0С. Требование относится ко всему изделию из-за пружин, где есть четкие ограничения по температурному режиму и они оговорены в ОСТ 108.764.01. -80. Там же указан и верхний предел температуры. Она не должна превышать 120 0С.

Выпускаются компенсаторы односторонние в двух исполнениях:

  • с сальниковым уплотнением;
  • без сальникового уплотнения.

Компенсаторы без сальникового уплотнения применяются в районах, где эксплуатируются и строятся трубопроводы разного назначения при температуре ниже минус 40 0С.

Компенсаторы без устройства самоуплотнения и с ним изготавливаются в соответствии с требованиями к изделиям такого типа, предъявляемые ведущими институтами Теплоэлектропроект и ВНИПИэнергопром по чертежам серии 5.903-13 выпуск 4 и 4.903-10 выпуск 7. Производство осуществляется на предприятиях, которые специализируются на выпуске оборудования, устройств и приспособлений для нефтегазовой, теплоэнергетической и химической отрасли. Толщина стенок изделия и патрубков соответствует нормам, указанным в ОСТ 105.031.08-85. Болты для затяжки подбираются, исходя из величины нагрузки рабочей среды (суммарной), а также учитывается усилие трения в таком важном узле, как уплотнительный. При подборе материала, характеристик и подсчете количества пружин, учитываться то, что они будут затягиваться на необходимую нагрузку, а давление, осуществляемое на грунд-буксу будет постоянным. Это является главным условием для качественного уплотнения набивки сальникового типа.

Габаритные и присоединительные размеры сальниковых односторонних компенсаторов с самоуплотняющим устройством Dy 100 — 1400 — серия 5.903-13 выпуск 4

Обозначение Наиме-
нование для спецификаций
Условный проход (Ду), мм Давление кгс/см2 Монтаж-
ная длина, мм
Компенси-
рующая способ-
ность, мм
Масса, кг.
ТС-579.00.000-45 100-25-TC-579-45 100 25 850 240 57
ТС-579.00.000-46 125-25-TC-579-46 125 25 880 240 64
ТС-579.00.000-47 150-25-TC-579-47 150 25 950 240 117
ТС-579.00.000-48 200-25-TC-579-48 200 25 1040 190 187
ТС-579.00.000-49 200-25-TC-579-49 200 25 1340 340 203
ТС-579.00.000-50 250-25-TC-579-50 250 25 1040 190 223
ТС-579.00.000-51 250-25-TC-579-51 250 25 1340 340 249
ТС-579.00.000-52 300-25-TC-579-52 300 25 1080 190 299
ТС-579.00.000-53 300-25-TC-579-53 300 25 1380 340 331
ТС-579.00.000-54 350-25-TC-579-54 350 25 1120 190 347
ТС-579.00.000-55 350-25-TC-579-55 350 25 1420 340 375
ТС-579.00.000-56 400-25-TC-579-56 400 25 1230 200 423
ТС-579.00.000-57 400-25-TC-579-57 400 25 1630 400 470
ТС-579.00.000-58 500-25-TC-579-58 500 25 1230 250 563
ТС-579.00.000-59 500-25-TC-579-59 500 25 1630 450 627
ТС-579.00.000-60 600-25-TC-579-60 600 25 1250 250 708
ТС-579.00.000-61 600-25-TC-579-61 600 25 1650 450 789
ТС-579.00.000-62 700-25-TC-579-62 700 25 1250 250 862
ТС-579.00.000-63 700-25-TC-579-63 700 25 1650 450 963
ТС-579.00.000-64 800-25-TC-579-64 800 25 1250 250 1020
ТС-579.00.000-65 800-25-TC-579-65 800 25 1650 450 1150
ТС-579.00.000-66 900-25-TC-579-66 900 25 1470 320 1254
ТС-579.00.000-67 900-25-TC-579-67 900 25 1870 520 1402
ТС-579.00.000-68 1000-25-TC-579-68 1000 25 1480 320 1486
ТС-579.00.000-69 1000-25-TC-579-69 1000 25 1880 520 1670
ТС-579.00.000-70 1200-25-TC-579-70 1200 25 1490 320 1928
ТС-579.00.000-71 1200-25-TC-579-71 1200 25 1890 520 2190
ТС-579.00.000-72 1400-25-TC-579-72 1400 25 1500 320 2536
ТС-579.00.000-73 1400-25-TC-579-73 1400 25 1900 520 2872
ТС-579.00.000-74 500-16-TC-579-74 500 16 1230 250 493
ТС-579.00.000-75 500-16-TC-579-75 500 16 1630 450 552
ТС-579.00.000-76 600-16-TC-579-76 600 16 1250 250 584
ТС-579.00.000-77 600-16-TC-579-77 600 16 1650 450 654
ТС-579.00.000-78 700-16-TC-579-78 700 16 1250 250 714
ТС-579.00.000-79 700-16-TC-579-79 700 16 1650 450 792
ТС-579.00.000-80 800-16-TC-579-80 800 16 1250 250 854
ТС-579.00.000-81 800-16-TC-579-81 800 16 1650 450 960
ТС-579.00.000-82 900-16-TC-579-82 900 16 1460 320 1045
ТС-579.00.000-83 900-16-TC-579-83 900 16 1860 520 1168
ТС-579.00.000-84 1000-16-TC-579-84 1000 16 1460 320 1228
ТС-579.00.000-85 1000-16-TC-579-85 1000 16 1860 520 1379
ТС-579.00.000-86 1200-16-TC-579-86 1200 16 1470 320 1530
ТС-579.00.000-87 1200-16-TC-579-87 1200 16 1870 520 1712
ТС-579.00.000-88 1400-16-TC-579-88 1400 16 1470 320 1918
ТС-579.00.000-89 1400-16-TC-579-89 1400 16 1870 520 2160
