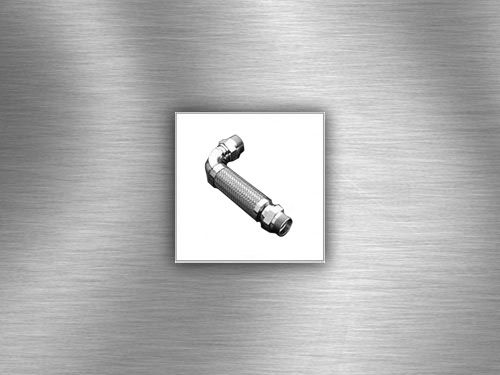

Металлорукав «конус-конус 74°» серии: 4600А

Металлорукава высокого давления 4600 А в гофрированной оболочке РГТА используется в целях транспортировки различных сред, в том числе и агрессивных. В монтаже трубопроводной системы с множеством различных элементов они используются для состыковки отдельных частей того или иного узла, собирания узлов, местах вывода и подключения трубопроводов к внешним устройствам. На некоторых участках трубопровода могут  обнаружиться условия не позволяющие применить  сварочные работы , которые либо запрещены , либо в принципе невозможны-в таких случаях устанавливают несколько таких металлорукавов.

Так как в процессе эксплуатации шланг металлический может получить механическое повреждение поверхности, что приведет к снижению его надежности, при производстве таких шлангов их поверхность армируется сетчатой оплеткой из стали.

В таких шлангах высокого давления  для снижения нагрузки на  места крепления оплетки используется т.н. стакан, который прикрывает часть гофров в зоне заделки арматуры и снижает изгибающее напряжение.

Важными свойствами металлорукавов данной серии являются следующие:

  • легкость и простота установки – для того, чтобы прикрепить такой шланг с накидной гайкой, достаточно только гаечного ключа с определенным диаметром;
  • чаще всего накидная гайка для монтажа уже прикреплена к рукаву – это могут быть любые резьбовые соединения (ниппели, накидные гайки) диаметром 50-100 мм;
  • длина металлорукавов высокого давления 4600А может достигать 250-6000 мм, а изначальный внутренний диаметр – 6-16 мм;
  • основной для производства металлорукава является тонкая стальная лента, которая по всей длине (если она больше 250 мм) сваривается аргоновой сваркой.

Рабочая среда для использования  металлорукава высокого давления- нефть, масла, вода, различные газы и агрессивные среды, воздух и газ. Присоединительные  элементы способны выдержать  рабочее давление до 280 кг/см2, в.ч.  и вакуум.

Серия 4600А.  Тип оболочки РГТА.  (рукава герметичные со спиральным гофром из труб)

Технические характеристики металлорукавов с арматурой «конус-конус с углом 74°». Серия 4600А.

4600А-0 6 4 10,5 М14×1-5Н6Н 11,5 19,6 17 10 65 100 0,32 0,10
4600А-1 13,0 280 0,48 0,10
4600А-2 8 6 12,5 М16×1-5Н6Н 13,5 21,9 19 12 100 0,39 0,11
4600А-3 15,0 280 0,57 0,11
4600А-4 10 8 15,5 М20×1,5-5Н6Н 16,0 27,7 24 14 100 0,47 0,16
4600А-5 17,5 280 0,80 0,16
4600А-6 12 10 17,5 М22×1,5-5Н6Н 18,0 31,2 27 17 100 0,55 0,20
4600А-7 19,5 210 0,87 0,20
4600А-8 14 12 19,0 М24×1,5-5Н6Н 21,4 19 100 0,61 0,26
4600А-9 23,5 210 1,15 0,26
4600А-10 16 14 22,0 М27×1,5 24,5 34,6 30 22 71,5 100 1,20 0,32
4600А-11 26,5 210 1,38 0,32
