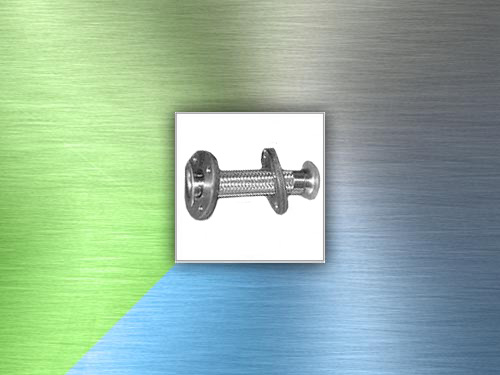

Металлорукав «фланцевое соединение с откидными болтами» серии: 4656А, СРГС

Металлический рукав, оснащённый арматурой, представляет фланцевое соединение с болтами откидного типа серии 4656А типа СРГС. Характерной чертой является защищённость от взрывов. Диаметр составляет 50–150 мм при длине от 250 до 6 тысяч мм.
Изготовление металлических рукавов, которые предусматривают защиту от взрыва, базируется на стальной ленте 0,15–0,4 мм в толщину. Герметичный металлический рукав 4656А расположен под давлением, которое значительно повышено.
Производство базируется на профилированной стальной ленте, представленной в форме спирали с аргоновой сваркой на основе контактных в верхней части гофры (СРГС). Если привести более подробную расшифровку металлического рукава 4656А-2, цифра «2» означает показатель наземных эксплуатационных условий.

Серия 4656А

Основным назначением серии изделий является сборка и разборка элементов для соединения трубопровода системы отвода цистерн или оборудования, предназначенных для подключения. Оболочка рукавов, основанная на откидных болтах, расположенных изнутри (4656A). Технологическое производство аналогично группам изделий, предназначенных под приварку. Гибкие запасные части характеризуются фланцами с болтами неразъёмной конструкции, которые обеспечивают надлежащий уровень герметизации и лёгкость соединительного процесса. Значительного времени для того, чтобы монтировать или разобрать данные узлы, не потребуется.
Металлические рукава, защищённые от взрывов, оснащены арматурой соединениями на основе фланцев, в которых присутствуют откидные болты. По сравнению с аналогами в гофрах присутствуют жёсткие соединения и наконечники арматуры. Помимо этого, в конструкции имеются площадки, предназначенные под крепежи, на основании болтов. Аналогичная защита сильфонов на основе гофр обеспечивается при помощи многослойной нержавеющей оплётки. В области изделия, где осуществляется соединение с арматурой, наблюдается погружение концов рукавов в металлические стаканы. Именно так происходит защита гибкой области изделия от повреждений, связанных с температурными воздействиями и механическим характером. При этом переносится влияние изгибающих напряжений в области близлежащей оплётки.

Преимущества и применение

Серия 4656A вышеуказанных изделий объединяет рукава повышенной герметичности с металлом высокого давления, на которые оказывает влияние формирование лент стального профиля диаметром 50–250 мм с длиной, начиная от 250 и заканчивая 6 тысяч мм. Полосы, свёрнутые в виде спирали, обвариваются извне. Трубопроводы данной разновидности обеспечивают транспортировку многочисленных типов сред, включая даже те, которые несут в себе наибольшую опасность. Степень протяжённости пролётов повышенной гибкости достигает до 25 м. Оправдано применение жёстких вставок под крепёж из разряда дополнительных.
В ходе изготовления продукции основополагающими нормативными актами являются ГОСТ и DIN. Готовые изделия поверяются и сертифицируются, затем применяясь в многочисленных сферах производства.
При заказе металлических рукавов, которые защищены от взрывов, важнро учитывать следующие показатели:

  • диаметр (с проходом изнутри, мм);
  • давление, под которым происходит работа, МПа (Бар);
  • длина изделия (мм, м)
  • особенности среды, представленной изнутри.

Для того, чтобы более подробно проиллюстрировать особенности данного изделия, следует ознакомиться с параметрами 4656А-2-100-16-1,0:

  • 4656А — трактовка с условным обозначением серии изделия;
  • 2 — изделие, эксплуатируемое на земле;
  • 100 — диаметр, выражаемый в мм;
  • 16 — уровень давления, под которым происходит работа (Бар);
  • 1,0 — длина изделия (м).

Если вам потребуется более подробно рассчитать параметры изделий данной марки более подробно, обратитесь к станицам данного сайта. При возникновении любых вопросов проконсультируйтесь по телефону или оставьте заявку.

Технические характеристики металлорукавов с арматурой «фланцевое соединение с откидными болтами». Серия 4656А.

4656А-00 50 50,0 55 70 55 70 М12 61,0 90 22 159 111,5 112 16 250 2,8 2,6
4656А-01 70 70,0 75 90 75 90 87,0 110 178 117,0 124 25 350 4,9 5,0
4656А-02 215
4656А-03 100 104,5 108 122 108 122 М14 117,0 150 16 500 6,4 7,8
4656А-04 125 125,0 132 146 132 146 М16 142,5 178 24 239 137,0 129 625 7,0 9,9
4656А-05 150 150,0 160 175 160 175 173,5 215 274 143,0 135 750 8,5 11,6
