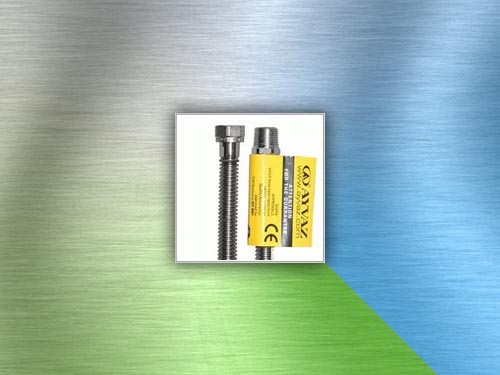

Металлические шланги AYVAZ из нержавеющей стали

Металлические шланги AYVAZ из нержавеющей стали используются во всех паровой, водной, жирной, газовой среде и системах с высоким химическим концентратом (в завис имости от давления). Используются в целях амортизации и поглощения расширения, вибрации и имеют беспрепятственную проходимость.

Кроме этих стандартных применений завод изготовляет сверхгибкие трубочные шланги с специальными геометрическими гофрами. Все высококачественные шланги по заказу изготовляются в оплетке из нержавеющей стали. А также изготовляются герметичные и вакуумоплотные покрытия шлангов. Долговечность шлангов до первой утечки равна общему количеству циклов шланга. Циклом шланга называется изменение или чередование однотипного смещения на другое, которое вдобавок зависит и от:

  • рабочего давления;
  • силы давления;
  • температурных перепадов;
  • условий монтажа;
  • смещения угла;
  • частоты смещения.
Рабочие условия
Рабочая температура © -196 С – 800 С
Рабочее давление / Operating Pressure (bar) 64
Условный диаметр / Nominal Diameters DN8 (5/16") -DN200

Сферы применения патрубковых рукавов:

  • Системы отопления, вентиляции и кондиционирования;
  • Нефтехимические и атомные станции;
  • Судостроительство и подрядные станции;
  • Самолётостроение, пищевое производство и химическая промышленность.

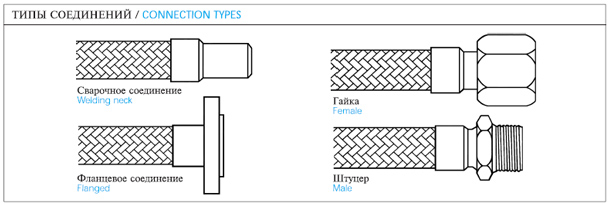

Рукава в оплетке, шланг в оплетке

Размеры
DN Серийный № Внутренний диамар Наружный диаметр Радиус изгиба PN (bar)
d1 (mm) tol.(±) (mm) d2 (mm) d3 (mm) to|(±) (mm) R min
(mm)
R max (mm) Без оплетки В оплётке
8 ASS 8 FH 8.1 0.2 12,1 13.5 0.2 15/30 120 22 200
10 ASS 10 FH 10.1 0.2 14.1 15.5 0.2 17/37 125 20 180
12 ASS 12 FH 12.1 0.2 16.5 18.0 0.3 19/44 135 16 140
16 ASS 15 IH 16.1 0.2 21.5 23.0 0.4 27/57 155 10 95
20 ASS 20 FH 20.1 0.3 26.5 27.0 0.5 30/68 165 6 90
25 ASS 25 FH 25.3 0.3 320 34.0 0.5 39/84 185 3.5 60
32 ASS 32 FH 34.0 0.3 39.S 42.8 0.5 49/103 255 3 55
40 ASS 40 FH 40.0 0.3 49.5 51.5 0.55 58/128 290 2.5 50
50 ASS 50 IH 50.0 0.4 60.0 62.5 0.6 68/158 300 2.5 40
65 ASS 65 FH 65.3 0.4 78.0 81.2 0.6 115/200 460 1 35
80 ASS 60 FH 80.2 0.4 94.8 98.0 0.6 130/240 700 1 32
100 ASS 100 FH 100.0 0.5 116.2 119.4 0.8 160/290 750 0.8 25
125 ASS 125 FH 126.2 0.6 145.0 148.2 0.8 500 1000 0.6 19
150 ASS 150 IH 151.6 1.4 171.0 174.2 1.4 700 1300 0.5 13
Патрубок шланга Нержавеющая сталь/Stainless Steel DIN 1.4404 (316 L)
Оплёточная проволка / Braiding wire Нержавеющая сталь DIN 1.4301 (AISI304)
Соединители / End connections Нержавеющая или углеродистая сталь
  • По заказу завод изготовит фитинги из нержавеющей, углеродистой сталей, латуни и меди;
  • А также по спец. заказу завод изготовит специальные соединители для специфических сред.
