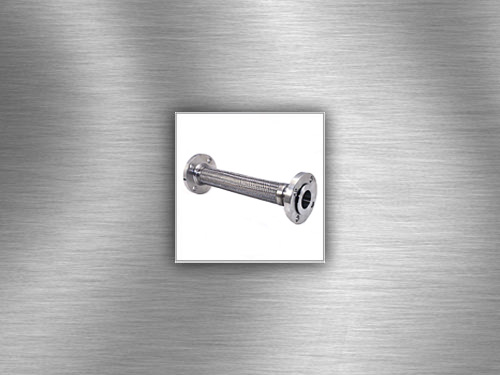

Металлорукав с арматурой фланцевое соединение исполнение РГМ

Металлические рукава представляют собой гибкие, герметичные, гофрированные трубопроводы, покрытые оплеткой и встроенной концевой арматурой. Используются для компенсации монтажных и температурных деформаций жестких трубопроводов.

Применяют металлорукава и для транспортировки всевозможных сред, даже агрессивных и взрывоопасных. Соединяются с различными элементами трубопроводов. Металлические рукава применяются практически во всех видах промышленности, даже пищевой. Это говорит о высоких, санитарно – гигиенических показателях металлических рукавов.

Диаметр металлических рукавов разный от 6 до 350мм, в длину от 2500 до 6000мм. в случаях если длина рукава превысила 2метра, некоторые элементы металлического рукава могут производится при помощи негнущихся соединений, которые необходимо установить на опоры.

Основным фактором повышения срока эксплуатации металлического рукава является его профессиональный монтаж и грамотная эксплуатация на трубопроводе.

Ниже указаны модели металлических рукавов, которые изготовляются с арматурой фланцевое соединение.

Рукава гибкие металлические (РГМ)

Фланец
Обозначение Dy, мм d, мм d1, мм D,мм Ру, (кгс/см2)
013.31.11.ВФ-10 10 8 70 100 10 (100)
-14 14 12 75 105 10 (100)
-20 20 18 90 125 6,3 (63)
-25 25 25 100 135 6,3 (63)
-32 32 31 100 135 4 (40)
-40 40 38 110 145 2,5 (25)
-50 50 49 125 160 2,5 (25)
-65 65 66 145 180 2,5 (25)
-100 100 96 190 230 2,5 (25)
-125 125 121 220 270 2,5 (25)
-150 150 146 250 300 2 (20)
-200 200 202 310 360 1,6 (16)
Длина рукава, мм Предельные отклонения
Ду не более 50 мм Ду более 50 мм
250-1000 +10 +15
1000—1500 +30 +30
1500—3000 +40 +60
3000—6000 +100 +200

Металлорукав РГМ 013.31.11.ВФ-10
Металлорукав РГМ 013.31.11.ВФ-14
Металлорукав РГМ 013.31.11.ВФ-20
Металлорукав РГМ 013.31.11.ВФ-25
Металлорукав РГМ 013.31.11.ВФ-32
Металлорукав РГМ 013.31.11.ВФ-40
Металлорукав РГМ 013.31.11.ВФ-50
Металлорукав РГМ 013.31.11.ВФ-65
Металлорукав РГМ 013.31.11.ВФ-100
Металлорукав РГМ 013.31.11.ВФ-125
Металлорукав РГМ 013.31.11.ВФ-150
Металлорукав РГМ 013.31.11.ВФ-200

Металлорукава с арматурой манжет — манжет производятся любой длины и могут комплектоваться фитингами любых европейских и российских стандартов.
