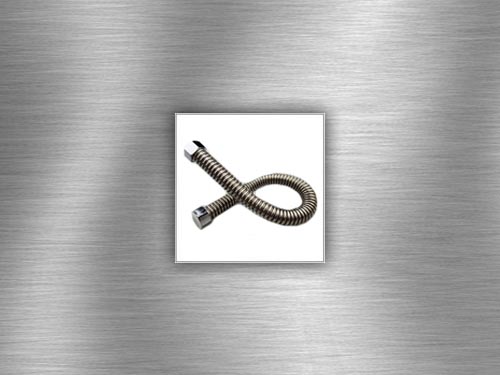

РНВД — рукав нержавеющий высокого давления

РНВД

Рукавом высокого давления (РНВД) называется трубопровод, который используется для перемещения газов и жидких веществ, идущих под давлением, а также чтобы работать с изгибом.

Работы, выполняемые при помощи данного рукава, должны быть только на изгиб, но, ни в коем случае, ни на сжатие-растяжение, а также не на скручивание. Так же если при первичном монтаже компенсатор был установлен с использованием данного воздействия, то он также негоден к эксплуатации. Для такой работы стоит использовать другие виды компенсаторов. При соблюдении данных условий, а также корректной установки, рукав нержавеющий высокого давления является качественным, безопасным в использовании, а также прослужит долгое время.

Использовать рукава необходимо только по инструкции как при установке, так и при эксплуатации. Вся необходимая информация изложена в тех. паспорте. Уменьшает срок эксплуатации давление с пульсацией, вибрации и нагрузка в динамике. Эти факторы следует исключить, а также осматривать состояние рукава через равные промежутки времени. При обнаружении изъянов шланг металлический  РНВД следует заменить.



Основные типы и характеристики оболочек РНВД



Рукав стандартной гибкости РНВД 331


Рукав повышенной гибкости РНВД 321

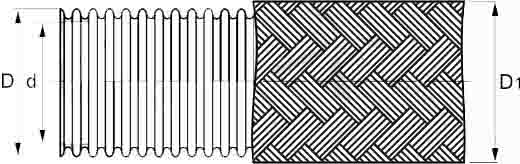

Двухслойный рукав стандартной гибкости РНВД 332


Утяжелённый рукав стандартной гибкости РНВД 430





Особенности конструкции РНВД и его предназначение



К основным частям рукавов РНВД относятся:

  • Сильфонная несущая оболочка, которая представляет собой гофрированный несущий рукав, имеющий один или два слоя. Изготавливается в нескольких модификациях: вариант-стандарт и вариант с улучшенной гибкостью, которая достигается с помощью формовки заготовки, имеющей от одного до двух слоев, толщина стенок которой варьируется от 0,15 миллиметров до максимальной — 0,6 миллиметров. Значения условно- проходного диаметра сильфоной оболочки варьируется от шести до трехсот миллиметров.
  • Внешняя защитная оболочка, располагаемая снаружи, представляет собой прочную стальную оплетку в один (ОМ1) или два (ОМ2) слоя. Внешняя оболочка необходима для предупреждения удлинение РНВД по оси, вызванное непрерывной работой в условиях высокого давления. Внешняя защитная часть рукава способствует увеличению стабильности всей конструкции и защищает ее от механического воздействия и как следствие повреждений и дефектов. Допускается незначительный обрыв нитей внешней оплетки, но не чаще одного дефекта на 2 погонных метра.
  • Проводящая оболочка, установленная дополнительно внутри рукава РНВД – не относиться к обязательным элементам конструкции РНВД. Дополнительно РНВД оснащается внутренней проводной оболочкой в случае необходимости при условии значительных скоростях перекачки газообразной среды.
  • Концевая арматура, которая приваривается ко всей конструкции для большей надежности. Существуют различные варианты соединения концевой арматуры: соединение под приварку, фланцевое, резьбовое соединения и прочие варианты.

Типы концевой арматуры, применяемой для РНВД

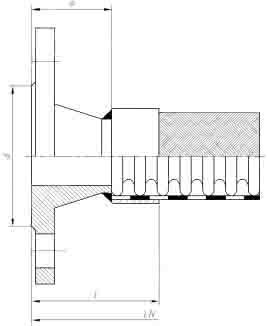

Соединение под приварку Фланцевое соединение

Резьбовое соединение Другое соединение

Воздействие температуры

Для оптимальной работы рукава согласно документации, крайне допустимым давлением считается давление при комнатной температуре (20 градусов). Если температура в помещении, где установлен рукав, превышает данное значение, срок эксплуатации прибора значительно уменьшается.



Рукав может быть поврежден из-за переизбыточного напряжения, сопровождаемого высоким давлением и температурой. Также поломка может произойти вследствие изношенности основных частей при долгом использовании. При разрыве рукава возникает риск повышенной опасности, как для людей, так и для оборудования вследствие утечки опасных веществ и возможных повреждений.



Правила ухода и эксплуатации

Следует предусмотреть защиту рукавов от случайных повреждений в результате механического воздействия. Категорически запрещено транспортировать их, волоча по поверхности земли и тем более небрежно бросая. Также следует беречь рукав от острых предметов. В процессе работы рекомендуется следить, чтобы рукава РНВД не контактировали между собой или с другими предметами.



При длительном хранении рекомендовано соблюдать особые условия: помещение, предназначенное для складирования, должно хорошо проветриваться, не быть пыльным, влажным и слишком теплым.



Избежание нагрузки при кручении

Нагрузок, возникающих при скручивании рукава можно избежать путем их грамотной установки. При установке необходимо учитывать полное совмещение осей рукава и направления его движения – они должны находиться в одной плоскости. Тем самым Вы сможете избежать кручения и дальнейшего разрыва.

Обозначения при заказе

РНВД 331.12.00.П 200×1,5

РНВД — Тип рукава
331 — Тип сильфонной оболочки
12 — Тип наружной оболочки
00 — Тип внутренней защитной/проводящей оболочки
П — Тип концевой арматуры (в случае различных типов концевой арматуры на концах рукава последние указывать в ряд, например П-Ш)
200 — Диаметр, условно-проходной, мм
1,5 — Длина, м

Типы наружной оболочки
00 — оболочка отсутствует;
11 — одинарная стальная оплетка;
12 — одинарная нержавеющая оплетка;
22 — двойная нержавеющая оплетка;
32 — наружный защитный вальцованный рукав.

Типы внутренней проводящей оболочки
00 — оболочка отсутствует;
32 — внутренний нержавеющий вальцованный рукав.
