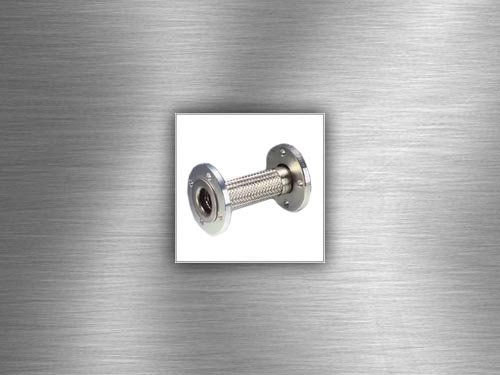

Металлорукава высокого давления из нержавеющей стали

Металлорукава гибкие  изготавливаются из нержавеющих сталей AISI 304 — 316L и предназначены для транспортировки агрессивных жидкостей и газов в диапазоне температур от – 200 °С до +700 °С и давлении до 550 атм. Металлорукава обладают высокими вибропоглощающими свойствами.

Производится металлорукав — по техническому заданию Заказчика: (диаметр / длина / рабочее давление ), со следующими типами соединений: резьбовые соединения различных импортных и отечественных стандартов, фланцы, втулки под сварку. Материал гофры металлорукава — нержавеющая сталь марки AISI 316 L. Металлорукав гибкий с одной металлической оплеткой. Уникальные возможности сегодняшних  металлорукавов высокого давления позволяют осуществлять перемещение агрессивных жидкостей и газов в широком температурном диапазоне (от -200 до +700 0С) и высоком давлении (до 550 атм), сохраняя при этом герметичность.

Однозначным преимуществом рукава по отношению к обычным трубопроводам является его способность изгибаться, благодаря чему, область его применения практически не ограничена. Обладая такими уникальными свойствами, металлорукав высокого давления будет востребован в случаях повышенной вибрации в местах соединения трубопровода (диапазон частот – от 10 до 2000Гц), необходимостью перемещения одного из соединяемых элементов, либо просто при критических показателях температуры или давления. Секрет такой способности сильфонного металлорукава противостоять внутренним и внешним воздействиям заключается в его устройстве. Металлорукав состоит (производят) из гибкой герметичной оболочки круглого сечения, с кольцевыми гофрами, вокруг которой расположена одно- либо многослойная защитная оплетка, скрепляемая на концах наружными «стаканами». Оплетка гофрированной трубы представляет собой сплетенную под определенным углом стальную проволоку на поверхности рукава. Она выполняет защитную функцию, препятствуя внешним механическим воздействиям, повышая при этом прочность изделия. В зависимости от эксплуатационных факторов (рабочее давление, назначение) количество слоев оплетки может быть различным .

На концах  металлорукава расположена концевая арматура , с помощью  которой металлорукав монтируется на требуемый объект. Концевая арматура может варьироваться в  зависимости от  модификации, и назначения. Тип концевой арматуры никак не ограничен, что позволяет использовать различные соединения как отечественных, так и зарубежных стандартов, благодаря чему использование рукавов возможно на любом оборудовании практически всех отраслей промышленности. Металлорукава и гофровые кольца производятся из нержавеющей стали марок AISI 304 — 316L и AISI 316 L соответственно. Характеристики выпускаемых металлорукавов могут быть изменены по желанию заказчика, в зависимости от требуемых условий эксплуатации – рабочее давление, либо габаритных размеров – длина, диаметр. Предусмотрена установка различных типов соединений – разъемные соединения (резьбовые соединения различных импортных и отечественных стандартов) и неразъемных – втулки под сварку. Металлорукава могут использоваться для транспортировки агрессивных сред в жидком и газообразном состоянии, в температурных пределах от -200 до +700 0С и рабочем давлении до 550 атм.

Металлорукава высокого давления из нержавеющей стали

DN, мм D1 Миним. радиус изгиба, мм PN bar, рабочее, (кгс/см2), t=20°С S расч., не менее, мм L 1 миним., мм L 1 стандартная
Lобщая до 500 мм Lобщая свыше 500 до 1000 мм Lобщая свыше 1000 мм
6 10,0 75 170 0,8 15 от 15 до 30 50 100
8 12,0 80 164 0,8
10 14,0 90 158 1,0
12 18,0 100 113 1,0
16 21,3 105 95 1,5
20 26,9 115 90 1,5
25 33,7 125 72 1,5 20 от 20 до 30 50 100
32 42,4 150 52 1,5
40 48,3 200 48 1,5
50 60,3 275 40 1,5
65 76,1 350 32 1,5
80 88,9 400 28 1,5
100 114,3 500 20 1,5 30 от 30 до 40 50 100
125 139,7 660 16 1,5
150 168,3 760 11 1,5
200 219,1 1020 8 1,5
