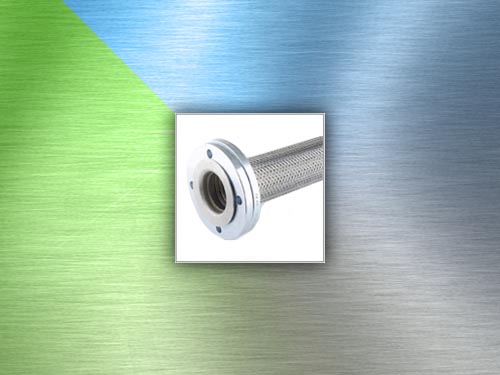

Металлорукава СРГС

Металлорукава СРГС предназначены для транспортирования жидких и газообразных сред, для подачи воды, пара, конденсата, газа и нефтепродуктов, химических продуктов. Металлорукава типа СРГС  предназначены для эксплуатации в экстремальных условиях рабочих давлений и температур.

Металлорукав СРГС (Стальные рукава герметичные сварные) формируются сверткой по спирали заранее спрофилированной стальной ленты с последующей контактно-шовной сваркой. Как правило металлорукава типа СРГС имеют диаметры от 6 до 300 мм и длину от 250 до 6000 мм. Для производства металлорукава данного типа применяется нержавеющая лента толщиной 0,15–0,40 мм.

Металлорукава СРГС не желательно использовать  в системах с повышенным уровнем вибрации, так как  эксплуатация металлорукавов в подобных условиях приводит к резонансному колебанию гофров или оболочек целиком. Испытания показали, что металлорукав типа СРГС работоспособен при вибрации в диапазоне частот 10 до 2000 Гц при перегрузках 30 g. Какую разновидность металлорукава подобрать — зависит от условий работы. При выборе металлорукава нужно установить его наилучшую длину для конкретного случая установки. Если металлорукав СРГС чересчур короткий или длинный, это возможно приведет к повреждению в области заделки.

Необходимо принимать во внимание , что длина металлорукава СРГС обязана содержать в себе нейтральные участки около концевой арматуры, которые не подвергаются изгибу при эксплуатации. Виды деформации такие как: скручивание, растяжение и сжатие металлорукава СРГС не приемлемы. При монтаже металлорукава нужно учесть, что наибольшие отклонения длины металлорукава составляют до 3 % от номинальных.

DN, мм D1 Миним. радиус изгиба, мм PN bar, рабочее, (кгс/см2), t=20°С S расч., не менее, мм L 1 миним., мм L 1 стандартная
Lобщая до 500 мм Lобщая свыше 500 до 1000 мм Lобщая свыше 1000 мм
6 10,0 75 170 0,8 15 от 15 до 30 50 100
8 12,0 80 164 0,8
10 14,0 90 158 1,0
12 18,0 100 113 1,0
16 21,3 105 95 1,5
20 26,9 115 90 1,5
25 33,7 125 72 1,5 20 от 20 до 30 50 100
32 42,4 150 52 1,5
40 48,3 200 48 1,5
50 60,3 275 40 1,5
65 76,1 350 32 1,5
80 88,9 400 28 1,5
100 114,3 500 20 1,5 30 от 30 до 40 50 100
125 139,7 660 16 1,5
150 168,3 760 11 1,5
200 219,1 1020 8 1,5
