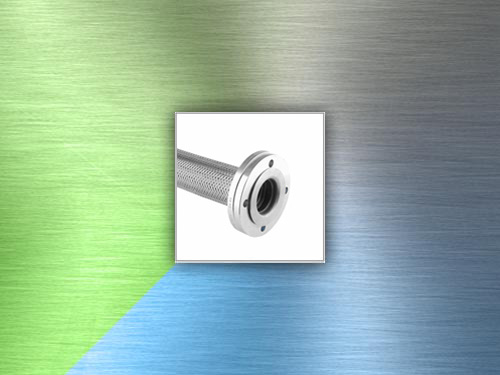

Металлорукав «фланцевое соединение» серии: 4657А

Металлорукав «фланцевое соединение» серии: 4657А

Металлорукава  фланцевые серии  4657А с фланцевым соединением чаще всего требуются при монтаже агрегатов и узлов  с повышенными требованиями к степени герметичности. Данные гидравлические шланги могут эксплуатироваться как для небольшого по времени , так и для  долговременного монтажа в процессе состыковки труб большого диаметра и аппаратов с меньшими входными отверстиями. В основном фланцевое соединение крепится сваркой, но также существует возможность оборудовать соединение поворотными фланцами.

Это делается в следующих случаях:

  • когда рукав изначально нужен для установки  на временный срок;
  • если осуществляется монтаж металлорукавов  значительной  длины (демонтаж такого рукава также облегчен);
  • если в узле гибкие шланги  быстро приходят в негодность и подлежат частой замене.

Условия поставки  обусловливают  комплектацию фланцевых  металлорукавов серии 4657А комплектом прокладок, КОФ, шпильками, болтами и гайками. В гибкой части  герметичный рукав скомпанован из профилированной стальной ленты, толщина которой находится в диапазоне 0,15-0,40 мм. После этого , лента проворачивается спиралеобразно, а вершина образовавшегося гофра обрабатывается сварочным швом. В силу того, что  весомой особенностью, обусловленной сферой применения, является высокая герметичность, то качество сварочного шва  проверяется на 100% герметичность.

Приемлимыми  условиями эксплуатации герметичных фланцевых металлорукавов специалистами определены следующие:

  • всевозможные  типы сред, включая  агрессивные – нефтепродукты, газы, воздух, вода и т.п.;
  • рабочее давление от   вакуума и до максимальной отметки при 280 кг/см2;
  • диапазон рабочих температур характеризуется  от -260 С0 до 800 Со.

Эти  условия эксплуатации гибкого фланцевого металлорукава с учетом фланца могут быть изменены, поскольку зависят в первую очередь от выбранного типа фланцевого соединения и из какого материала он произведен.

Серия 4657А. Тип оболочки СРГС. (стальные рукава герметичные сварные)

Технические характеристики металлорукавов с арматурой «фланцевое соединение». Серия 4657А.

4657А-00 40 40 60 70 100 51,5 14 4 32 127 130 4 6 200 2,37 2,07
4657А-01 65 75 110 18 36 145 4 16 2,74
4657А-02 38 4 25 2,96
4657А-03 50 48 70 80 125 61,0 14 32 127 140 4 6 250 2,76 2,41
4657А-04 18 36 160 4 16 3,31
4657А-05 38 4 25 3,46
4657А-06 70 74 90 100 130 87,0 14 34 133 180 4 6 350 4,90 3,30
4657А-07 96 110 145 18 38 4 16 4,44
4657А-08 42 8 25 4,67
4657А-09 100 103 126 140 170 117,0 23 34 137 205 4 6 500 6,36 6,05
4657А-10 136 150 180 40 215 8 16 7,47
4657А-11 190 120,5 42 230 8 25 8,15 8,30
4657А-12 125 128 161 175 210 142,5 18 4,5 42 146 245 8 16 625 7,00 10,13
4657А-13 220 145,5 25 44 270 8 25 9,00 11,72
4657А-14 150 157 191 205 240 173,5 23 42 152 280 8 16 750 8,50 12,25
4657А-15 250 176,0 25 44 300 8 25 10,50 13,99
4657А-16 200 204 246 260 295 226,5 23 48 150 335 12 16 1000 13,00 19,09
4657А-17 310 25 50 154 360 12 25 23,71
4657А-18 250 250 291 305 335 276,5 18 42 140 370 12 6 1250 16,00 23,30
4657А-19 301 315 355 25 48 152 405 12 16 27,23
