Концевая арматура для металлорукава, чертежи рукавов

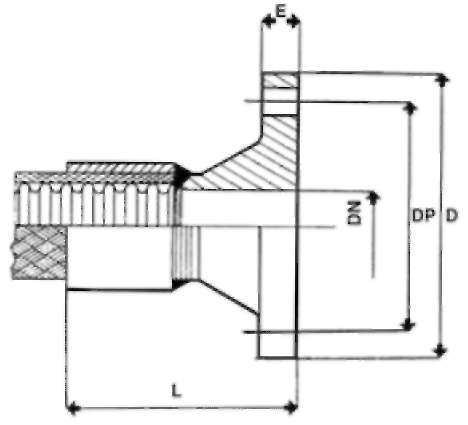

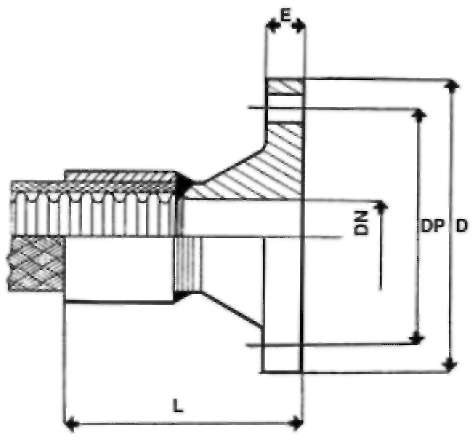

Концевая арматура для металлорукава PN 10-16

DN DP D mm mm Reikien reiki)
10 60 90 14 50 4 14
15 65 95 14 57 4 14
20 75 105 16 63 4 14
25 85 115 16 68 4 14
32 100 140 16 70 4 18
40 110 150 16 92 4 18
50 125 165 18 95 4 18
65 145 185 18 95 4 18
80 160 200 20 100 8 18
100 180 220 20 102 8 18
125 210 250 22 105 8 18
150 240 285 22 105 8 22
200PN10 295 340 24 112 8 22
200PN16 295 340 24 112 12 22
250PN10 350 395 26 118 12 22
250PN16 355 405 26 120 12 26

DN DP D mm mm Reikien Ikm. reiki)
½ 60,5 88,9 11,2 62,8 4 15,9
¾ 69,9 98,6 12,7 77,3 4 15,9
1 79,2 108 14,2 80,6 4 15,9
1 ¼ 88,9 117,3 15,7 82,2 4 15,9
1 ½ 98,6 127 17,5 87 4 15,9
2 120,7 152,4 19,1 88,5 4 19,1
2 ½ 139,7 177,8 22,4 94,9 4 19,1
3 152,4 190,5 23,9 94,9 4 19,1
4 190,5 228,6 23,9 101,2 8 19,1
5 215,9 254 23,9 113,9 8 22,4
6 241,3 279,4 25,4 113,9 8 22,4

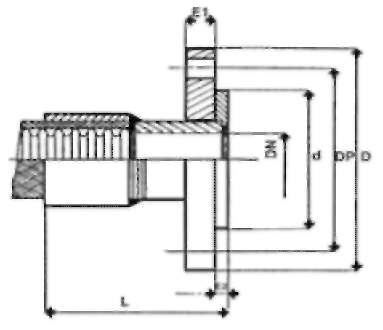

Концевая арматура PN 10-16

DN E1 E2 d DP D mm Ikm. reikS
10 14 10 4 60 g 50 4 14
15 14 10 45 65 95 62 4 14
20 14 12 58 75 105 6 4 14
25 16 12 67 85 115 80 4 18
32 16 12 78 100 140 80 4 18
40 16 12 88 110 150 100 4 18
50 16 14 102 125 165 110 4 18
65 16 14 122 145 185 110 4 18
80 18 16 138 160 200 110 8 18
100 18 16 158 180 220 120 8 18
125 18 18 188 210 250 130 8 18
150 18 18 212 240 285 130 8 22
200 PN 10 20 20 268 295 340 130 8 22
250 PN 10 22 20 320 350 395 190 12 22

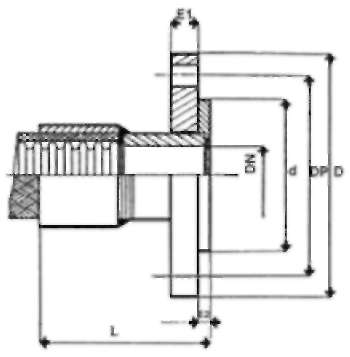

Концевая арматура PN25

DN E1 E2 d DP D mm Ikm. reika
10 16 12 40 60 90 58 4 14
15 16 12 45 65 95 62 4 14
20 16 14 58 75 105 65 4 14
25 18 14 68 85 115 80 4 14
32 18 14 78 100 140 80 4 18
40 18 14 88 110 150 100 4 18
50 20 16 102 125 165 110 4 18
65 20 16 122 145 185 110 8 18
80 22 18 138 160 200 110 8 18
100 22 20 162 190 235 120 8 22
125 24 22 188 220 270 130 8 25
150 24 22 218 250 300 130 8 25
200 27 24 310 360 130 12 27
250 29 24 370 425 140 12 30

DN E1 d DP D Reikien reikS
½ 11,2 35,1 60,5 88,9 4 15,9
¾ 12,7 42,9 69,9 98,6 4 15,9
1 14,2 50,8 79,2 108 4 15,9
1 ¼ 15,7 63,5 88,9 117,3 4 15,9
1 ½ 17,5 73,2 98,6 127 4 15,9
г 19,1 91,9 120,7 152,4 4 19,1
2 ½ 22,4 104,6 139,7 177,8 4 19,1
3 23,9 127 152,4 190,5 4 19,1
4 23,9 157,2 190,5 228,6 8 19,1
5 23,9 185,7 215,9 254 8 22,4
6 25,4 215,9 241,3 279,4 8 22,4

Tuotenro Ко ко A В СAV
21-5840-006 ¼ ¼ 43 27
21-5840-010 3/8 3/8 49 32
21-5840-015 ½ ½ 51 41
21-5840-020 ¾ ¾ 61 50
21-5840-025 1 1 66 55
21-5840-032 1 ¼ 1 ¼ 75 70
21-5840-040 1 ½ 1 ½ 89 75
21-5840-050 2 2 94 90
21-5840-065 2 ½ 2 ½ 102 110
21-5840-080 3 3 107 130
21-5840-100 4 4 118 155

Tuotenro RK EUR/kpl A В С AV NPT
21-9670-006 ¼ 22,03 ¼ 43 27 ¼
21-9670-010 3/8 23,04 3/8 49 32 3/8
21-9670-015 ½ 23,21 ½ 51 41 ½
21-9670-020 ¾ 31,45 ¾ 61 50 ¾
21-9670-025 1 48,27 1 66 55 1
21-9670-032 1 ¼ 68,28 1 ¼ 75 70 1 ¼
21-9670-040 1 ½ 95,19 1 ½ 89 75 1 ½
21-9670-050 2 119,58 2 94 90 2
21-9670-065 2 ½ 186,86 2 ½ 102 110 2 ½
21-9670-080 3 231,93 3 107 130 3

Концевая арматура-7

Tuotenro Коко
21-2222-006 ¼
21-2222-010 3/8
21-2222-015 ½
21-2222-020 ¾
21-2222-025 1
21-2222-032 1 ¼
21-2222-040 1 ½
21-2222-050 2

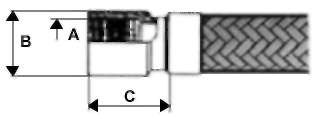

Концевая арматура-8

Tuoteriro Koko RK В С
21-5700-006 ¼ ¼ 19 25
21-5700-010 3/8 3/8 22 27
21-5700-015 ½ ½ 27 34
21-5700-020 ¾ ¾ 32 35
21-5700-025 1 1 40 43
21-5700-032 1 ¼ 1 ¼ 49 43
21-5700-040 1 ½ 1 ½ 56 49
21-5700-050 2 2 67 56
21-5700-065 2 ½ 2 ½ 83 65
21-5700-080 3 3 96 72
21-5700-100 4 4 123 84
21-5700-125 5
21-5700-150 6

Концевая арматура-9

пшт Koko RK В С
21-5870-006 ¼ ¼ 25 14
21-5870-010 3/8 3/8 27 19
21-5870-015 ½ ½ 27 22
21-5870-020 ¾ ¾ 36 30
21-5870-025 1 1 36 36
21-5870-032 1 ¼ 1 ¼ 39 46
21-5870-040 1 ½ 1 ½ 42 50
21-5870-050 2 2 46 61
21-5870-065 2 ½ 2 ½ 60 80
21-5870-080 3 3 57 92
21-5870-100 4 4 72 115
