Компенсатор сильфонный боковой с одним сильфоном

Компенсаторы сильфонного типа боковые с одним сильфоном являются разновидностью трубопроводной арматуры. Устанавливаются в коммуникации, транспортирующие рабочие среды с температурой, которая не опускается ниже минус 260 и не превышает 800 0С под определенным давлением. Подсоединяются двумя способами – с помощью сварки (неразъемное соединение) и фланцами (разъемное соединение). Устройства монтируются в следующих местах трубопроводной системы:

когда не совпадают боковые оси труб;
в местах, где происходят перемещения трубопроводной плети и установленной емкости относительно друг друга;
в местах ввода коммуникаций через фундаменты и другие препятствия;
при необходимости изолировать оборудование, которое в процессе работы вибрирует, от трубопровода.

Конструкция компенсатора и типы

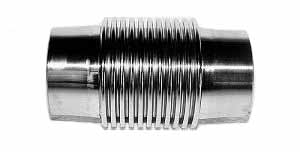

боковой сильфонный компенсатор

Устройство состоит из следующих частей:

сильфона;
двух патрубков под приварку или двух фланцев под крепление к трубам с помощью крепежных деталей;
дополнительных устройств (кожухов, экранов, специальной рамы).

Все составляющие выполнены из качественной углеродистой или легированной стали. Производитель для каждой конкретной модели подбирает марку стали в зависимости от условий эксплуатации, условного Ø и типа исполнения. Различают компенсаторы этой серии с фиксированной плоскостью перемещения и всенаправленные. В первом случае они имеют раму шарнирного типа, с помощью которой и осуществляется боковое перемещение. Всенаправленные устройства – это универсальный компенсатор сильфонный боковой с одним сильфоном, который можно устанавливать на любом участке трубопровода.

Предлагаем купить компенсатор сильфонный боковой с одним сильфоном по выгодной цене с доставкой к месту назначения. Устройство надежно защитит трубопровод от разрушения, деформирования, боковых перемещений, компенсирует изменение размеров при прохождении рабочих сред с высокой или низкой температурой.

Выбрать необходимую модель можно самостоятельно, воспользовавшись таблицей, где указаны условный диаметр изделия, монтажная длина, величина сдвига и осевого хода. Цена на компенсатор зависит от технологии производства, наличия дополнительных устройств и материалов, которые применялись при его изготовлении. При необходимости наш опытный эксперт в режиме онлайн поможет выбрать устройство, купить его и проследит за его своевременной доставкой.

Технические характеристики боковых компенсаторов

Диаметр компенсатора DN мм.	Сдвиг мм. для 5000 циклов	Осевой ход мм. для 5000 циклов	Размеры DnxS мм.
15	5	30/50	22×3
20	5	30/50	27×3
25	5	30/50	34×3
32	5	30/50	42×3,5
40	5	30/50	48×3
50	5	30/60	57×4
65	5	30/60	76×4
80	5	30/60	89×5
100	5/10	30/60/100	108×4
125	5/10	30/60/100	133×4
150	5/10	30/60/100	159×4,5
200	5/10	30/60/100	219×6
250	5/10	30/60/100	273×7
300	5/10	30/60/100	325×7
350	5/10	30/60/100	377×7
400	5/10	30/60/100	426×7
450	5/10	30/60/100	480×7
500	5/10/15	30/60/100/150	530×8
600	5/10/15	30/60/100/150	630×8
700	5/10/15	30/60/100/150	720×8
800	5/10/15	30/60/100/150	820×8
900	5/10/15	30/60/100/150	920×10
1000	5/10/15	30/60/100/150	1020×10
1100	5/10/15	30/60/100/150	1120×10
1200	5/10/15	30/60/100/150	1220×14
1300	5/10/15	30/60/100/150	1320×14
1400	5/10/15	30/60/100/150	1420×14
1500 — 10000	5/10/15	На заказ	На заказ

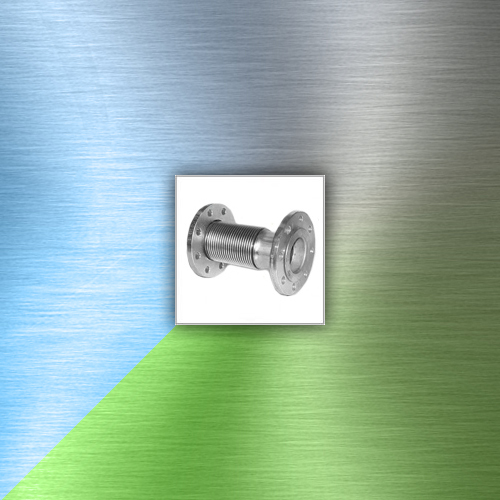

Компенсатор сильфонный боковой с одним сильфоном
Компенсатор сильфонный боковой с одним сильфоном
