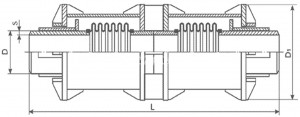

Компенсатор блочный с увеличенной компенсирующей способностью — 2KCОP

Компенсатор блочный с увеличенной компенсирующей способностью типа КСОР, 2KCОP является аппаратом, который применяется в промышленности и строительстве при обустройстве трубопроводных систем. Основное назначение агрегата — смягчение деформаций полупроходных и проходных каналов.

Устройство может использоваться в качестве основного компонента в сильфонном оборудовании, устанавливаться на тепловых сетях открытого и закрытого типа. Компенсатор не подлежит ремонту, только полной замене.

Технические характеристики

Производитель наделил продукцию следующими параметрами:

  • номинальным диаметром: от 50 до 1400 мм;
  • рабочим давлением: 25 кн/см2;
  • температурным режимом функционирования: до + 1500С.

В качестве транспортируемой среды выступают нефтепродукты, питьевая вода, технические жидкости, нефть.

Главный компонент устройства, сильфон, изготавливается из высокопрочной стали марки 20.

Преимущества

  • осевое перемещение;
  • сохранение диапазона амплитуды осевого хода;
  • расширенный спектр применения: теплосети, туннели, каналы, подземная прокладка в камерах;
  • удобная установка;
  • отсутствие необходимости ремонта;
  • продолжительный срок службы.

Благодаря особенностям конструкции блочные компенсаторы герметичны относительно внешней среды.

Значения амплитуды осевого хода для двухсекционного компенсатора 2КСОР

Для двухсильфонных компенсаторов типа 2КСОР значения амплитуды осевого хода, λ-1 назначенной наработки компенсаторов, N, при растяжении, сжатии компенсатора под действием осевого усилия и внутреннего давления, равного PN, приведены в таблице. Назначенная наработка компенсатора определяется в рамках одного из трёх режимов.

Условный диаметр, DN, мм Амплитуда осевого хода, ± Л-i мм при наработке N
Режим 1 Режим 2 Режим 3
циклов N = 50 (100% режим) N = 5000 (30% режим) N=10 (100% режим) N=150 (70% режим) N=10000 (20% режим) N=1000
Компенсатор 2КСОР 50 80 24 80 56 16 40
Компенсатор 2КСОР 65
Компенсатор 2КСОР 80 90 27 90 63 18 44
Компенсатор 2КСОР 100 120 36 120 84 24 50
Компенсатор 2КСОР 125 130 39 130 91 26 56
Компенсатор 2КСОР 150 150 45 150 105 30 70
Компенсатор 2КСОР 200 160 48 160 112 32 90
Компенсатор 2КСОР 250 180 54 180 126 36 100
Компенсатор 2КСОР 300 190 57 190 133 38 120
Компенсатор 2КСОР 350 130
Компенсатор 2КСОР 400 200 60 200 140 40 140
Компенсатор 2КСОР 500 210 63 210 147 42 170
Компенсатор 2КСОР 600 220 66 220 154 44 180
Компенсатор 2КСОР 700 190
Компенсатор 2КСОР 800 240 72 240 168 48 200
Компенсатор 2КСОР 900 260 78 260 182 52 200
Компенсатор 2КСОР 1000 230
Компенсатор 2КСОР 1200
Компенсатор 2КСОР 1400

Осевое перемещение компенсаторов

— при 100% режиме должно осуществляется от максимально сжатого до максимально растянутого состояния компенсатора и составлять величину 2λ;

— при 70%, 30% и 20% режимах осуществляется от произвольного состояния компенсатора, при этом предельные перемещения должны находиться в диапазоне амплитуды осевого хода ± λ, установленного для 100% режима.

Компенсатор блочный с увеличенной компенсирующей способностью — 2KCОP



Предлагаем купить продукцию с увеличенным компенсирующим действием по цене от производителя. Консультируем по вопросам корректного монтажа и эксплуатации агрегатов.
