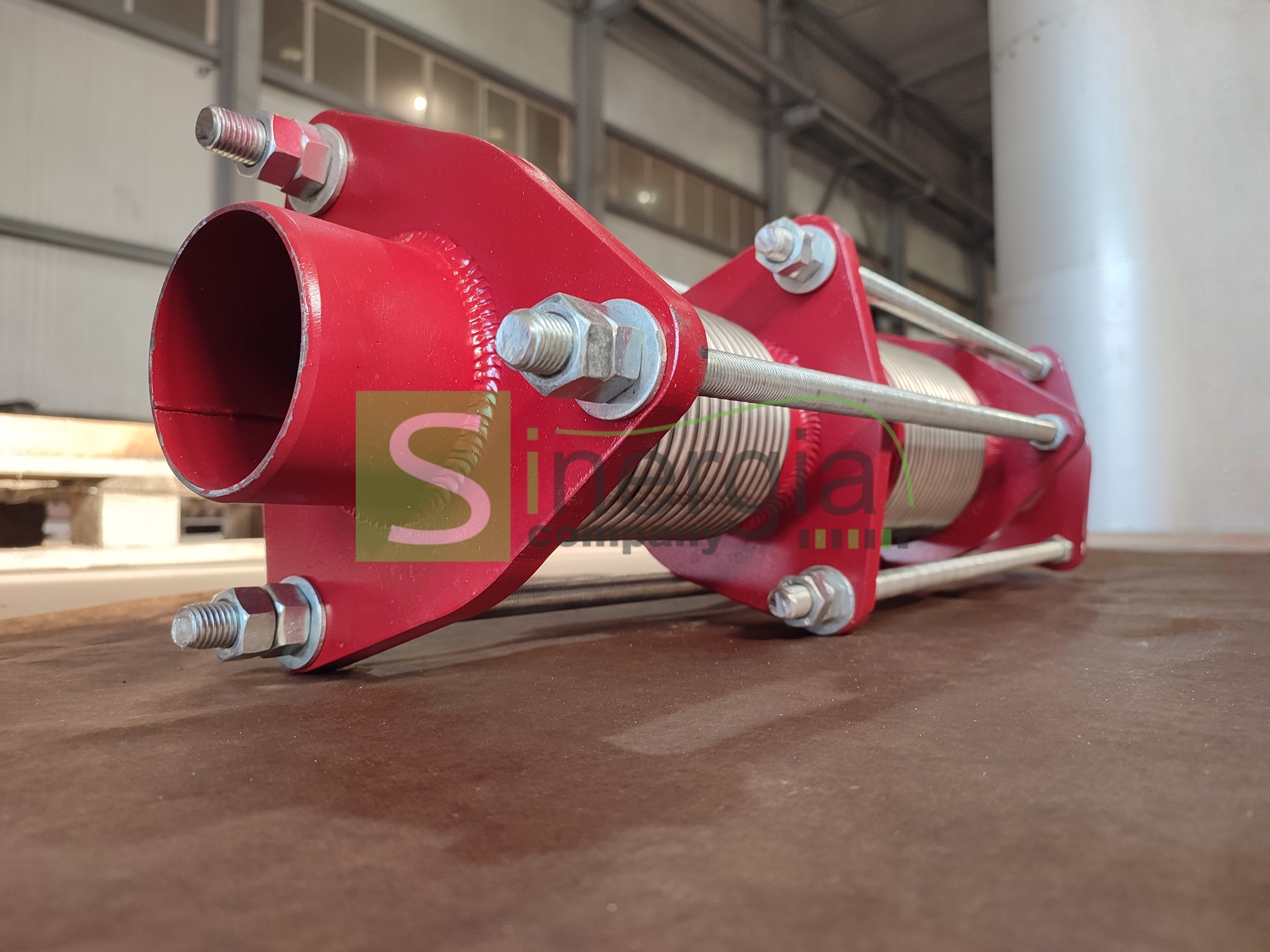

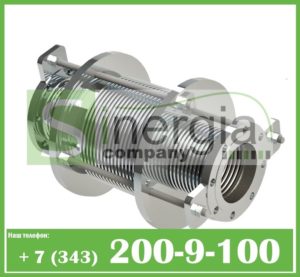

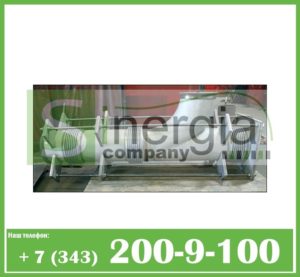

Компенсатор сильфонный разгруженный СКР, КСР

Разгруженные сильфонные компенсаторы позволяют компенсировать перемещения трубопроводных систем по осевому, сдвиговому и угловому смещениям. Отличительное свойство компенсаторов КСР (СКР) заключается в том, что данные устройства способны обеспечить компенсацию деформаций всех видов трубопроводов и их сочетаний, при этом, происходит одновременное восприятие распорных усилий, возникающих из-за давления и эффективной площади компенсационного устройства. СКР, КСР нашли применение в энергетической, химической и нефтяной отраслях, а также в прочих сферах промышленности. Эксплуатация разгруженных компенсаторов возможна без применения неподвижных опор, необходимых для принятия нагрузки распорных усилий в обычном трубопроводе. Поэтому разгруженные компенсаторы КСР наиболее эффективны на объектах, где использование неподвижных опор затруднено в связи с ограниченностью пространства или из-за полного исключения возможности установки опор. Разгруженные компенсаторы КСР нужны для компенсации таких видов перемещений, как сдвиговые, угловые и осевые деформации положений элементов системы трубопровода. Данные компенсаторы подходят для перемещения воды, нефти и нефтепродуктов, газа, пара, дыма, агрессивных сред, пищевого сырья и прочих рабочих сред.

Компенсаторы СКР, КСР

Оптимальные условия эксплуатации разгруженных компенсаторов СКР, КСР



Диаметр условный (Ду, DN) 25 – 1200 мм
Давление рабочее (Рраб, PN) от вакуума до 75 бар (для Ду 25 мм)
Давление пробное (Рпр) 1,5 Рраб или по ТЗ заказчика
Температура рабочей среды от -196 до +550 °С
Ресурс До 100 000 циклов (по согласованию с заказчиком)
Материал сильфона 08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L) и аналоги
Виды концевой арматуры С патрубками под приварку, фланцами, их комбинацией или по техническому заданию заказчика.

Компенсаторы СКР, КСР

Устройство, технические характеристики и принцип работы СКР, КСР

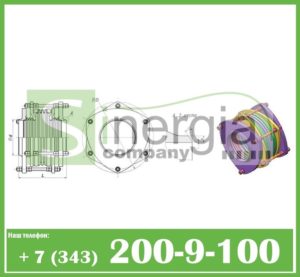

Разгруженные компенсаторы для насосов СКР, КСР конструктивно представляют собой агрегат, состоящий из трех сильфонов. Помимо этого, СКР состоит из соединительных переходных патрубков, плавающей гильзы, размещенной внутри сильфонов с меньшим диаметром, внутренних и наружных фланцев и разгрузочных тяг, которыми оборудуется наружная сторона сильфонов и попарно соединяются внешние фланцы с противоположными внутренними фланцами. Дополнительный (промежуточный) сильфон позволяет компенсировать распорные усилия благодаря тому, что его эффективная площадь в 2 раза превышает площадь двух остальных сильфонов.

Компенсаторы СКР, КСР

Компенсатор разгруженный СКР, КСР выполняет свою функцию за счет того, что при температурном удлинении участка трубопровода длиной в 20 мм, сильфоны меньшего размера сжимаются на 10 мм, а сильфон большего размера растягивается на 20 мм.
Работа КСР напрямую зависит от равновесия распорных усилий. При сборке разгруженных компенсаторов в обязательном порядке соблюдается правило равенства эффективной площади среднего сильфона сумме эффективных площадей 2 боковых сильфонов, а также изолирующих элементов. Условия равновесия создаются с помощью уравновешивания распорных усилий, возникающих в разгруженном компенсаторе при внутреннем давлении среды, таким образом, сумма всех распорных усилий в СКР равна нулю. Конструктивное исполнение компенсаторов СКР, КСР зависит от назначения и условий применения. Различия заключается в вариантах комбинаций и комплектаций сильфонов, в разновидностях присоединительной и ограничительной арматур, в выборе направляющих внутренних защитных экранов и внешних защитных кожухов. Например, в качестве присоединительных элементов могут использоваться фланцы/затяжки, или же комплект из фланцев/патрубков.

Компенсаторы СКР, КСР

Преимущества использования СКР, КСР

Разгруженные компенсаторы для насосов СКР, КСР и прочего оборудования обладают рядом уникальных, по сравнению с подобными устройствами, свойств:

  • КСР уравновешивают, компенсируют деформацию любого типа, включая сочетание угловых, осевых и сдвиговых смещений;
  • данные компенсаторы воспринимают, но при этом не передают на неподвижные опоры распорные усилия, которые возникают в результате избыточного давления;
  • выдерживают высокие давления и повышенную температуру (более 200˚C) транспортируемой рабочей среды.
  • за счет отсутствия расходов на установку неподвижных опор, СКР позволяют значительно сэкономить материальные и временные затраты на прокладку трубопроводов.

Заказать и купить разгруженные компенсаторы для насосов КСР, СКР в требуемой комплектации и подходящие для тех или иных условий эксплуатации вы можете в компании «Синергия». Предприятие продает компенсаторы и компенсационные устройства от самых надежных производителей, а также изготавливает оборудование из стали на заказ по индивидуальным тех.заданиям. Наши консультанты помогут подобрать оптимальный вариант и ответят на все интересующие вас вопросы.

Как заказать компенсатор разгруженный СКР, КСР?

Компенсатор разгруженный КСР, СКР состоит их трех сильфонов, поэтому имеет трехсекционную структуру. СКР могут быть выполнены с открытым сильфоном, с защитным кожухом, с дополнительным патрубком по запросу заказчика. Для материала сильфона используется нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Материалом для патрубка под приварку или фланца служит углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Дополнительный патрубок и стяжки выполняется из углеродистой стали Ст. 20 или нержавеющей стали 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Тип соединения фланцевый или под приварку. Ду от 15 до 5000 мм.

Компенсаторы СКР, КСР

При заказе разгруженных компенсаторов КСР следует учитывать:

  • требуемый условный диаметр Ду (внутренний, в мм);
  • монтажную длину компенсатора СКР, либо максимально допустимую длину;
  • рабочее давление Ру;
  • характеристики рабочей среды (тип, температуру, коррозийность);
  • величину осевого хода в мм;
  • оптимальный материал для кожуха, экрана, патрубка, фланцев, стяжек (нержавеющая сталь или Ст.20).

Условные обозначения и модификации СКР, КСР

Маркировка компенсатора разгруженного СКР (на примере СКР 500–2,5–200/О±6/С+2/У±6/ПП ТУ 3113-007-88598956-2015) расшифровывается следующим образом:

  • СКР – тип компенсатора (компенсатор сильфонный разгруженный);
  • 500 — условный диаметр Ду (в мм);
  • 2,5 – условное давление Py (Мпа);
  • 200 — рабочая t компенсатора (°С);
  • ±6 — величина компенсируемого осевого перемещения в мм (О);
  • +2  — величина компенсируемого сдвигового перемещения в мм ©;
  • ±6 – угол компенсируемого перемещения (У 0);
  • ПП — вид присоединительных элементов (патрубки).
  • ТУ 3113-007-88598956-2015 – технические условия для сильфонных компенсаторов.

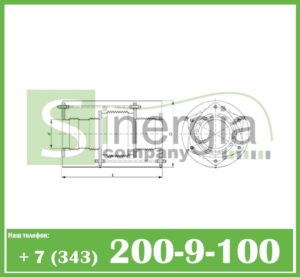

Технические характеристики КСР, СКР



Обозначение Ду Pу, МПа Темпер.,
град. C
Размеры, мм Масса,
кг
D L d
СКР 300-2,5-150/О±3/С±2/У±0,5/ПП 300 2,5 150 872 952 325 530
СКР 400-1,6-110/О-8/С±4/ФФ 400 1,6 110 980 1470 426 700
СКР 500-2,5-200/О±6/С+2/У±6/ПП 500 2,5 200 1135 777 530 1577
СКР 600-1,0-70/О±2/С±2/У±1/ПП 600 1,0 70 1333 1070 630 1385
СКР 700-2,5-200/О±10/С±6/У±1/ПП 700 2,5 200 1506 1566 720 3685



Обозначение Ду


Перемещения Жесткость
осевое,
мм
сдвиговое,
мм
угловое,
град
осевая,
Н/мм
сдвиговая,
Н/мм
угловая,
Нм/град
СКР 300-2,5-150/О±3/С±2/У±0,5/ПП 300 ±3 ±2 ±0,5 2000 500 700
СКР 400-1,6-110/О-8/С±4/ФФ 400 -8 ±4 1385 478
СКР 500-2,5-200/О±6/С+2/У±6/ПП 500 ±6 +2 ±6 3940 1500 2950
СКР 600-1,0-70/О±2/С±2/У±1/ПП 600 ±2 +2 ±1 3500 350 3300
СКР 700-2,5-200/О±10/С±6/У±1/ПП 700 ±10 ±6 ±1 3614 476 5865

Как говорилось выше, компенсаторы выбираются исходя из температурных режимов окружающей среды, воздействующего на оборудование давления, а также агрегатного состояния перемещаемой по трубопроводу среды. ООО ПО «Синергия» производит и реализует оборудование от самых надежных поставщиков, в том числе, большой выбор компенсаторов СКР, КСР. Консультанты компании помогут выбрать оптимальную модель компенсатора, рассчитанную на заявленные условия эксплуатации и подходящую конкретно для вашего предприятия. Стоимость оборудования рассчитывается индивидуально, в зависимости от специфики производства, требований к техническим характеристикам и модели оборудования. Если вы планируете приобрести компенсатор или другую продукцию в Компании «Синергия», то свяжитесь с нашими экспертами, оставив заявку на сайте, или позвонив по указанному в разделе «КОНТАКТЫ» телефону.
