Компенсаторы резьбовые для систем отопления КСО-Р

В трубопроводные системы, транспортирующие горячее водоснабжение, газы и пары с температурой не выше 650 0С устанавливается специальная арматура – компенсаторы резьбовые серии КСО-Р. Производитель, отечественный и зарубежный, изготавливает устройства для труб с условным проходом 15 ÷ 100 мм на давление 1,6 МПа. Изделия устанавливаются в месте стыка труб, изготовленных из металла и пластика.

Устройство и основные функции

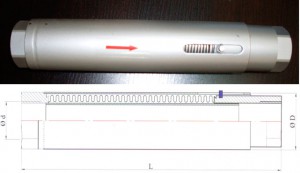

Конструктивно металлическое изделие состоит из таких частей:

  • сильфона;
  • патрубков с резьбой;
  • кожуха защитного;
  • экрана внутреннего;
  • ограничителя хода.

Устанавливаются компенсаторы резьбовые для систем отопления КСО-Р в трубы по ходу движения рабочей среды. Для этого на корпусе устройства имеется стрелка, показывающая движение направления веществ.
Трубные коммуникации с компенсаторами КСО-Р защищены от изменений длины в случае температурных изменений среды, незначительной несоосности при соединении труб, возникновения вибрационных нагрузок от работающего на участке оборудования и устройств. Кроме того с их помощью снижается уровень шума, не происходит деформационных изменений труб, а также обеспечивается герметические соединение труб в месте установки изделия.
Предлагаем купить КСО-Р стандартного исполнения по приемлемой цене с доставкой к месту назначения. Цена на изделие зависит от материалов, которые использовались при его изготовлении, условного диаметра, рабочей длины и принятой технологии производства.

Основные характеристики компенсаторов КСО-Р

Условное обозначение Условный диаметр Условное давление Размеры Осевая компенсирующая способность
Nominal diameter Nominal pressure Dimensions
Type DN РN D dr s L Axial movement (ΔL= mm)
мм mm дюйм « кгс/см2 bar мм mm мм mm мм mm мм mm мм mm
КСО-Р 15-16-50 15 ½» 16 35 17 2 260 50 (-30;+20)
КСО-Р 20-16-50 20 ¾" 16 42 22 1 260 50 (-30;+20)
КСО-Р 25-16-50 25 1" 16 51 28,6 1 260 50 (-30;+20)
КСО-Р 32-16-50 32 1 ¼" 16 60 35 1,5 260 50 (-30;+20)
КСО-Р 40-16-50 40 1 ½" 16 63,5 35 1,5 260 50 (-30;+20)
КСО-Р 50-16-50 50 2" 16 76 45 1,5 260 50 (-30;+20)
КСО-Р 65-16-50 65 2 ½" 16 99 70 1,5 260 50 (-30;+20)
КСО-Р 80-16-50 80 3" 16 114 83 1,5 260 50 (-30;+20)
КСО-Р 100-16-50 100 4" 16 139 105 1,5 260 50 (-30;+20)
