Многослойные компенсаторы DEK multilayer

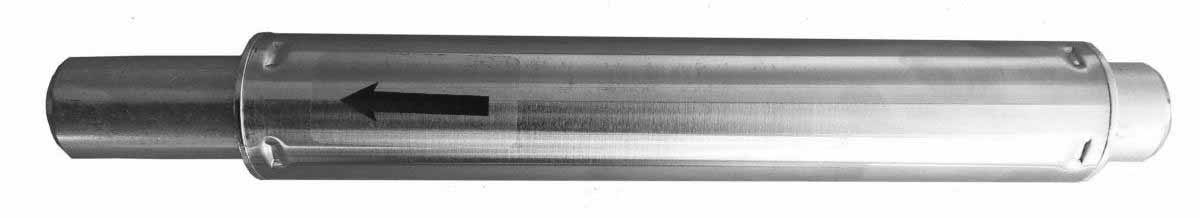

DEK multilayer представляет собой сильфонный компенсатор в декоративном кожухе с многослойным сильфоном, оснащенный стабилизатором.

Предназначением сильфонных компенсаторов DEK multilayer является компенсация температурных расширений длин трубопроводов, устранение нагрузок вибрационного типа, обеспечение непроницаемости трубопровода, предотвращение разрушений, изменений размеров и формы трубопровода.

С 2013 года применение однослойных сильфонов не допускается в системах отопления с трубопроводами из стальных, медных и латунных труб в зданиях высотой более 25 метров (требование последней редакции СНиП 41-01-2003 СП 60.13330.2012 пункт 6.3.1 «Отопление, вентиляция и кондиционирование воздуха» от 01.01.2013). В данной ситуации для компенсации тепловых удлинений на стояках необходимо использовать компенсаторы с многослойными сильфонами, идеальным вариантом будет многослойный компенсатор DEK multilayer.

В качестве рабочего вещества при применении многослойных компенсаторов DEK multilayer может выступать пар и вода.

Максимальное рабочее давление 1,6 МПА (16 кг/см²).

Максимальная температура рабочей среды 180^оС

Конструктивно DEK multilayer представляет собой односекционный компенсатор с одним сильфоном из нержавеющей стали 12Х18Н10Т, состоящим из двух и более слоев. Изготавливается с защитным кожухом и внутренним экраном.

Материальное исполнение патрубков – оцинкованная сталь, сталь 20
Материальное исполнение защитного кожуха, экрана – сталь 08Х18Н10
Конструктивное исполнение (тип присоединения) — под приварку
Производство DEK multilayer осуществляется с условными диаметрами от DN от 15 до 200 мм.

Пример условного обозначения компенсатора многослойного:

DEK multilayer 20-16-50, где

DEK multilayer – декоративный многослойный компенсатор для систем отопления и водоснабжения;

20 — условный диаметр, мм;

16 — условное давление, кг/см²;

50 — компенсирующая способность, мм.

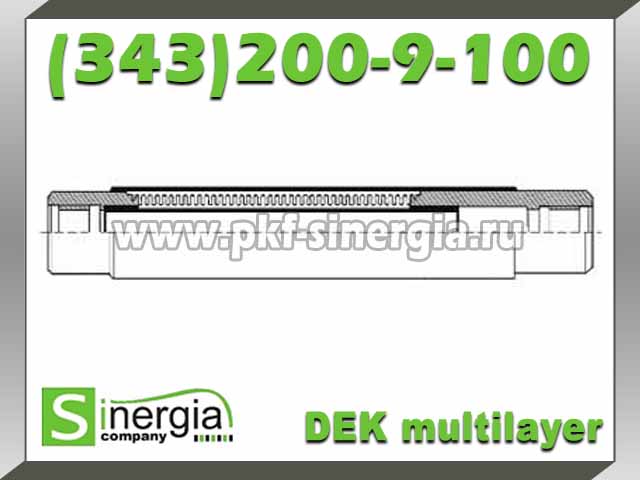

Сильфонный компенсатор DEK multilayer чертеж

Основные размеры и характеристики компенсаторов DEK multilayer (таблица 1):

Наименование	DN, мм	D, мм	L, мм	Масса, кг	PN, МПа
DEK multilayer 15-16-50	15	32	285	0.8	1,6
DEK multilayer 20-16-50	20	40	285	0.9
DEK multilayer 25-16-50	25	48.3	285	1.3
DEK multilayer 32-16-50	32	60.3	285	1.4	1,6
DEK multilayer 40-16-50	40	60.3	285	2.0
DEK multilayer 50-16-50	50	70	285	2.1
DEK multilayer 65-16-50	65	133	290	5.7	1,6
DEK multilayer 80-16-50	80	133	290	6.0
DEK multilayer 100-16-50	100	159	330	8.7
DEK multilayer 125-16-50	125	219	330	14.0	1,6
DEK multilayer 150-16-50	150	219	330	14.8
DEK multilayer 200-16-50	200	325	330	24.0

Основные размеры и характеристики компенсаторов DEK multilayer (таблица 2):

Наименование	dr*s,мм	Осевое перемещение, мм	Осевая жесткость, кг/мм	Эфф. Площадь (см2)	PN, МПа
DEK multilayer 15-16-50	21.3*2.8	50 (-30;+20)	32	8	1,6
DEK multilayer 20-16-50	26.7*2.9	50 (-30;+20)	34	9
DEK multilayer 25-16-50	33.4*3.2	50 (-30;+20)	43	11
DEK multilayer 32-16-50	42.2*3.2	50 (-30;+20)	45	17	1,6
DEK multilayer 40-16-50	48.3*3.5	50 (-30;+20)	50	24
DEK multilayer 50-16-50	57*3.5	50 (-30;+20)	64	34
DEK multilayer 65-16-50	76*4	60 (-30;+30)	72	60	1,6
DEK multilayer 80-16-50	89*4	60 (-30;+30)	78	80
DEK multilayer 100-16-50	108*4	60 (-30;+30)	96	117
DEK multilayer 125-16-50	133*4	60 (-30;+30)	158	154	1,6
DEK multilayer 150-16-50	159*4.5	60 (-30;+30)	190	235
DEK multilayer 200-16-50	219*6.0	60 (-30;+30)	242	442

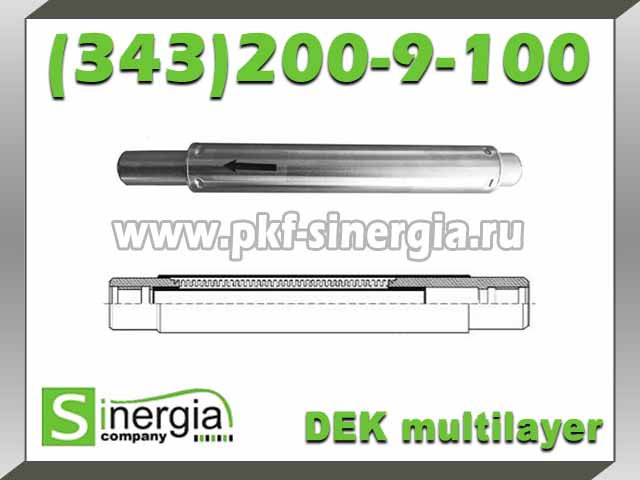

Многослойные компенсаторы DEK
Многослойные компенсаторы DEK

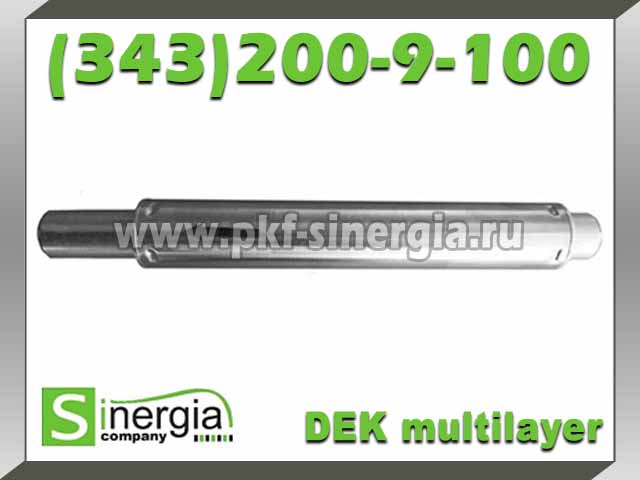

Многослойные компенсаторы DEK multilayer

Многослойные сильфонные компенсаторы DEK multilayer
