"Синергия" > Фильтры и очистное оборудование в Екатеринбурге > Фильтры сетчатые ФС по Т-ММ-11-2003 (ФС-I, ФС-II, ФС-III, ФС-IV, ФС-V, ФС-VI, ФС-VII, ФС-VIII, ФС-IX, ФС-Y) в Екатеринбурге > Фильтр сетчатый ФС-VIII

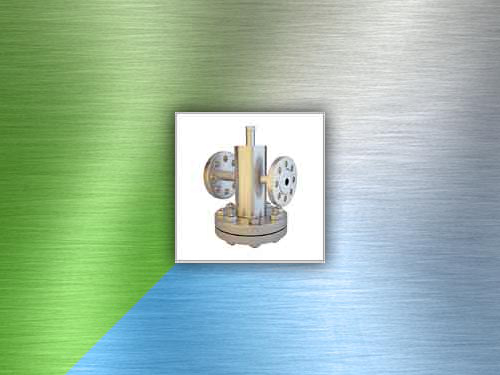

Фильтр сетчатый ФС-VIII

Опросный лист для заказа фильтров ФС-VIII (скачать)

Сетчатые фильтры ФС-8 являются необходимым элементом любой грамотно спроектированной установки. Очищая поток вещества, проходящего в системе, от инородных частиц, они обеспечивают чёткую, бесперебойную работу её наиболее уязвимых узлов, продлевают срок их эксплуатации.

Сфера их применения – топливно-энергетический комплекс, водоснабжение, теплоснабжение, переработка углеводородов. Ключевое значение фильтры имеют для бесперебойной работы регулирующих установок, различных насосов, контрольно-измерительного оборудования.

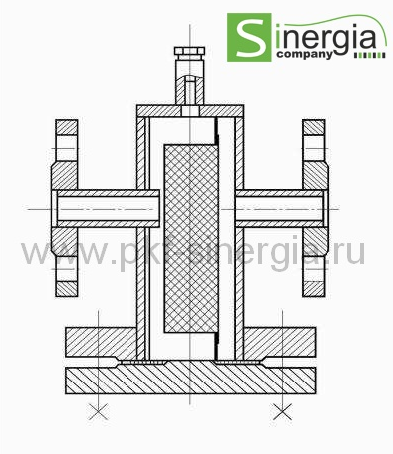

Фильтр сетчатый ФС VIII – представляет собой Т-образную конструкцию, для удобства монтажа снабжённую фланцами. При установке фильтра на горизонтальном участке трубопровода, его следует монтировать крышкой вниз. Для очистки фильтра-корзины демонтаж не нужен – достаточно снять крышку фильтра.

Технические данные:

диаметр условного прохода — DN 50 — DN 400;
номинальное давление от 2,5 до 6,3 МПа;
допускается использование при температуре рабочей среды от – 60° С, до + 450° С и температуре окружающей среды от – 60° С до + 70 °С.

Материалы:

корпус изготовлен из стали марок 20, О9Г2С;
материал сетки – устойчивая к коррозии сталь 12Х18Н10Т с ячейками – 0,2 мм.

Правильно подобранные фильтрующие элементы, с различными размерами ячеек, гарантируют длительную и безаварийную эксплуатацию оборудования. Купить фильтры ФС-8 можно в компании ПО «Синергия» по выгодной цене.

Технические характеристики фильтров сетчатых ФС-VIII

Давление расчетное, МПа	1,6
Рабочая среда	газ, вода, углеводороды, нефтепродукты
Возможное материальное исполнение	сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Отношение площади свободного сечения в сетке к свободному сечению в трубе	2,5
Размер ячейки в сетке, мм	0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0

Габаритные и присоединительные размеры фильтров сетчатых тип ФС-VIII:

Наименование	Dy	Py, Мпа	L	L1	Масса
ФС-VIII-15-1.6	15	1,6	150	220	6,3
ФС-VIII-20-1.6	20	1,6	160	225	6,9
ФС-VIII-25-1.6	25	1,6	170	235	7,6
ФС-VIII-32-1.6	32	1,6	200	253	12,2
ФС-VIII-40-1.6	40	1,6	220	270	14,7
ФС-VIII-50-1.6	50	1,6	220	284	16,6
ФС-VIII-65-1.6	65	1,6	250	304	22,5
ФС-VIII-80-1.6	80	1,6	280	334	28,4
ФС-VIII-100-1.6	100	1,6	300	364	38,0
ФС-VIII-150-1.6	150	1,6	400	414	59,6

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °
