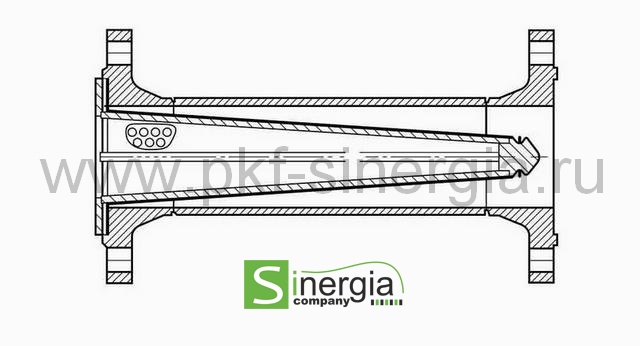

Фильтр сетчатый конусный ФС-VII

Опросный лист для заказа фильтров ФС-VII (скачать)

Фильтр сетчатый ФС-VII

Фильтры сетчатые конусные ФС VII применяются на предприятиях нефтеперерабатывающей промышленности, в системах теплоснабжения, водоснабжения и промышленных объектах, а также на предприятиях, производящих электроэнергию.

Фильтры ФС-7 устанавливаются в трубопроводах для защиты контрольно-измерительного оборудования, защиты насосов, клапанов, регуляторов, компрессоров и других элементов, входящих в состав установки.

Очищение потоков среды с помощью фильтров заключается в механическом задержании частиц твердых тел (например, песка, окалины, продуктов коррозии метала и т. п.) на фильтровальном элементе, который представляет собой конусообразную корзину из проволочной сетки.

Фильтр конусный ФС VII представляет собой трубу, заданного диаметра, с крепёжными фланцами с двух сторон, внутрь которой устанавливается фильтрующая конусная корзина. Очистить корзину, удалить скопившийся шлам можно, разобрав фильтр.

Основные технические характеристики:

  • диаметр условного прохода в пределах от DN 50 до DN 400;
  • эксплуатационное давление от 2,5 до 6,3 МПа;
  • допускается использование при температуре рабочей среды от – 60° С, до + 450° С и температуре окружающей среды от – 60° С до + 70 °С

Используемые материалы:

  • корпус – сталь 20, сталь О9Г2С;
  • сетка — сталь кислотостойкая 12Х18Н10Т с ячейками – 0,4 мм.

Частота полного загрязнения фильтра и, как следствие, необходимость его очистки, зависит, в первую очередь, от размеров его ячеек, а также размера и типа загрязняющих элементов. В различных условиях могут понадобиться фильтры с разной степенью фильтрации. Для того чтобы изменить степень фильтрации, можно заказать фильтрующий элемент с желаемым размером её ячеек. Оформить заказ и приобрести конусный фильтр ФС VII можно в компании «Синергия» .

Технические характеристики фильтров конусных сетчатых ФС-VII

Давление расчетное, МПа

1,6

2,5

4,0

6,3

Рабочая среда

газ, вода, углеводороды, нефтепродукты

Возможное материальное исполнение

сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М

Отношение площади свободного сечения в сетке к свободному сечению в трубе

2,5

Размер ячейки в сетке, мм

0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0

Габаритные размеры и массы фильтров

Обозначение фильтра Ду, мм Ру, МПа D L L1 n d масса, кг
ФС-VII-50-1,6 50 1,6 125 250 255 4 18 5,0
ФС-VII-50-2,5 50 2,5 125 250 255 4 18 6,8
ФС-VII-50-4,0 50 4,0 125 250 255 4 18 7,3
ФС-VII-50-6,3 50 6,3 135 250 255 4 22 10,8
ФС-VII-65-1,6 65 1,6 145 280 285 4 18 8,4
ФС-VII-65-2,5 65 2,5 145 280 285 8 18 9,8
ФС-VII-65-4,0 65 4,0 145 280 285 8 18 10,0
ФС-VII-65-6,3 65 6,3 160 280 285 8 22 14,5
ФС-VII-80-1,6 80 1,6 160 350 355 4 18 11,9
ФС-VII-80-2,5 80 2,5 160 350 355 8 18 12,3
ФС-VII-80-4,0 80 4,0 160 350 355 8 18 13,3
ФС-VII-80-6,3 80 6,3 170 350 355 8 22 17,8
ФС-VII-100-1,6 100 1,6 180 400 405 8 18 15,4
ФС-VII-100-2,5 100 2,5 190 400 405 8 22 18,4
ФС-VII-100-4,0 100 4,0 190 400 405 8 22 19,2
ФС-VII-100-6,3 100 6,3 200 400 405 8 26 27,1
ФС-VII-150-1,6 150 1,6 240 500 505 8 22 26,9
ФС-VII-150-2,5 150 2,5 250 500 505 8 26 34,4
ФС-VII-150-4,0 150 4,0 250 500 505 8 26 35,9
ФС-VII-150-6,3 150 6,3 280 500 505 8 33 59,2
ФС-VII-200-1,6 200 1,6 295 600 605 12 22 42,8
ФС-VII-200-2,5 200 2,5 310 600 605 12 26 55,0
ФС-VII-200-4,0 200 4,0 320 600 605 12 30 70,0
ФС-VII-200-6,3 200 6,3 345 600 605 12 33 96,6
ФС-VII-250-1,6 250 1,6 355 700 707 12 26 62,3
ФС-VII-250-2,5 250 2,5 370 700 707 12 30 82,8
ФС-VII-250-4,0 250 4,0 385 700 707 12 33 110,2
ФС-VII-250-6,3 250 6,3 400 700 707 12 39 144,3
ФС-VII-300-1,6 300 1,6 410 800 806 12 26 94,5
ФС-VII-300-2,5 300 2,5 430 800 806 16 30 115,0
ФС-VII-300-4,0 300 4,0 450 800 806 16 33 156,5
ФС-VII-300-6,3 300 6,3 460 800 806 16 39 207,5
ФС-VII-350-1,6 350 1,6 470 950 958 16 26 139,0
ФС-VII-350-2,5 350 2,5 490 950 958 16 33 174,5
ФС-VII-350-4,0 350 4,0 510 950 958 16 33 221,5
ФС-VII-350-6,3 350 6,3 525 950 958 16 39 306,5
ФС-VII-400-1,6 400 1,6 525 1000 1008 16 30 179,0
ФС-VII-400-2,5 400 2,5 550 1000 1008 16 33 220,0
ФС-VII-400-4,0 400 4,0 585 1000 1008 16 39 332,0
ФС-VII-400-6,3 400 6,3 585 1000 1008 16 45 403,6

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °
