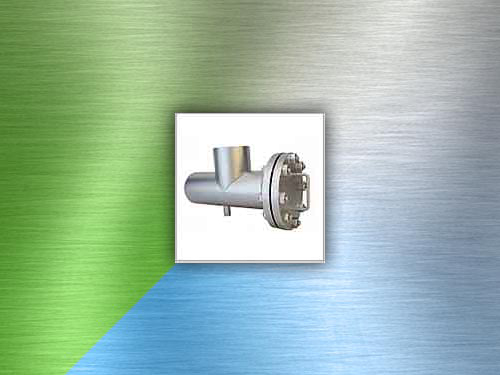

Фильтры сетчатые ФС-II по Т-ММ-11-2003

Опросный лист для заказа фильтров ФС-II (скачать)

Фильтры сетчатые ФС 2 находят применение в системах водоснабжения, теплоснабжения, насосных системах, в регулирующем и контрольном оборудовании газо- и нефтепроводов, обеспечивают защиту важных узлов и установок от загрязнения окалиной, грязью, инородными частицами, которые могли попасть в систему в процессе монтажа или после проведения ремонтных работ (планового технического обслуживания).

Фильтр ФС-II устанавливается перед защищаемым устройством. Благодаря конструкции фильтра поток направляется по Г-образному контуру, что повышает степень очистки вещества. Очистка фильтра производится без его демонтажа из трубопровода.

Технические характеристики:

диаметр условного прохода – DN 25 – DN 250;
расчетное давление от 2,5 до 6,3 МПа;
температура рабочей среды от – 60° С, до + 450° С.

Используемые материалы:

корпус — сталь О9Г2С;
фильтрующий элемент – сетка из коррозийностойкой стали 12Х18Н10Т.

Сетчатый фильтр в базовой конфигурации имеет ячейки размером 0,2 мм, который может быть изменён в соответствии с пожеланиями заказчика. Купить фильтр ФС II можно в компании ПО «Синергия» по выгодной для вас цене.

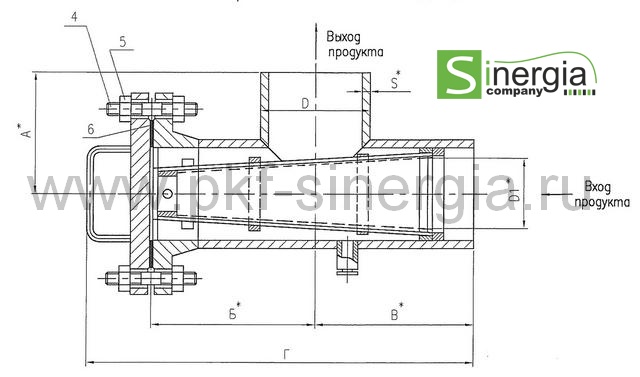

Фильтр сетчатый типа ФС-II чертеж:

1 — корпус фильтра; 2 — фильтроэлемент; 3 — крышка фильтра; 4 — шпилька; 5 — гайка; 6 — прокладка.

Габаритные и присоединительные размеры фильтров сетчатых тип ФС-II (размеры в мм)

Обозначение фильтра	D	S*	А*	Аф*	Б*	В*	Вф*	Г*	Гф*	Масса фильтра (под приварку),кг*
ФС-II-50-25	57	3	130	175	190	150	195	410	455	14
ФС-II-80-25	89	3,5	145	197	210	180	232	460	512	19,4
ФС-II-100-25	108	4	155	213	230	200	258	500	558	30,2
ФС-II-150-25	159	6	180	248	260	260	328	595	663	46,3
ФС-II-200-25	219	8	210	285	300	300	375	682	757	68,8
ФС-II-250-25	273	10	240	315	350	350	425	788	863	119,9
ФС-II-300-25	325	10	270	350	380	420	500	877	957	167,9
ФС-II-350-25	377	12	310	395	430	520	605	1033	1118	251,3
ФС-II-400-25	426	16	335	435	450	650	750	1187	1287	359,5
ФС-II-500-25	530	16	470	570	770	830	930	1710	1810	—
ФС-II-600-25	630	16	520	635	800	1000	1115	1910	2025	1209
ФС-II-50-40	57	3	130	175	190	150	195	410	455	14,1
ФС-II-80-40	89	3,5	145	200	215	180	235	465	520	19,8
ФС-II-100-40	108	4	155	220	235	200	265	505	570	30,3
ФС-II-150-40	159	6	180	248	260	260	328	595	663	45
ФС-II-200-40	219	8	210	295	310	300	385	690	775	82,8
ФС-II-250-40	273	10	240	338	370	350	448	805	903	136,8
ФС-II-300-40	325	10	270	382	415	420	532	922	1034	210,4
ФС-II-350-40	377	12	310	426	465	520	636	1077	1193	296,8
ФС-II-400-40	426	16	335	470	485	650	785	1232	1347	452,7
ФС-II-500-40	530	16	470	610	770	830	970	1710	1850	930
ФС-II-600-40	630	16	520	660	800	1000	1140	1910	2050	1327
ФС-II-50-63	57	3	130	197	210	150	217	365	432	15,6
ФС-II-80-63	89	3,5	145	217	230	180	252	490	562	24,7
ФС-II-100-63	108	4	155	232	245	200	277	520	597	39,5
ФС-II-150-63	159	6	180	285	300	260	365	645	750	49
ФС-II-200-63	219	8	210	320	335	300	410	725	835	109,4
ФС-II-250-63	273	10	240	355	390	350	465	835	950	165,6
ФС-II-300-63	325	10	270	390	420	520	640	937	1057	239,9
ФС-II-350-63	377	12	310	450	485	520	760	1107	1247	351
ФС-II-400-63	426	16	335	490	505	650	805	1262	1417	511,7
ФС-II-500-63	530	16	470	635	770	830	995	1710	1875	—
ФС-II-600-63	630	16	520	700	800	1000	1180	1910	2090	1420

Пример условного обозначения фильтра
ФС-II-150-25-0,2-ХЛ-УХЛ(1), где
ФС — фильтр сетчатый;
II — конструктивное исполнение;
150 — условный диаметр DN, мм;
25 — условное давление PN, кгс/см2 (МПа);
0,2 — степень фильтрации, мм;
ХЛ — материальное исполнение корпуса фильтра сталь 20;
УХЛ(1) — климатическое исполнение по ГОСТ 15150-69 (От минус 60 до плюс 70 °С)

Материальное исполнение корпуса фильтра ФС-II по Т-ММ-11-2203

Условное обозначение	Марка стали
С	Сталь20
ХЛ	Сталь 09Г2С
НЖ	Сталь 12X18H10T
НМ	Сталь 10Х17Н13М2Т
ХМ	Сталь 15Х5М

Фильтры сетчатые по Т-ММ-11-2003, фильтр ФС-II
