Основные параметры и размеры фильтров СДЖ, исполнения фильтров СДЖ
Основные параметры и размеры фильтров СДЖ должны соответствовать рисункам и таблицам.
Фильтры сетчатые дренажные жидкостные типа СДЖ, СДЖ-К по ТУ 3683-016-00220322-99
Требования назначения фильтров СДЖ
Исполнения фильтров типа СДЖ
 чертеж фильтра СДЖ

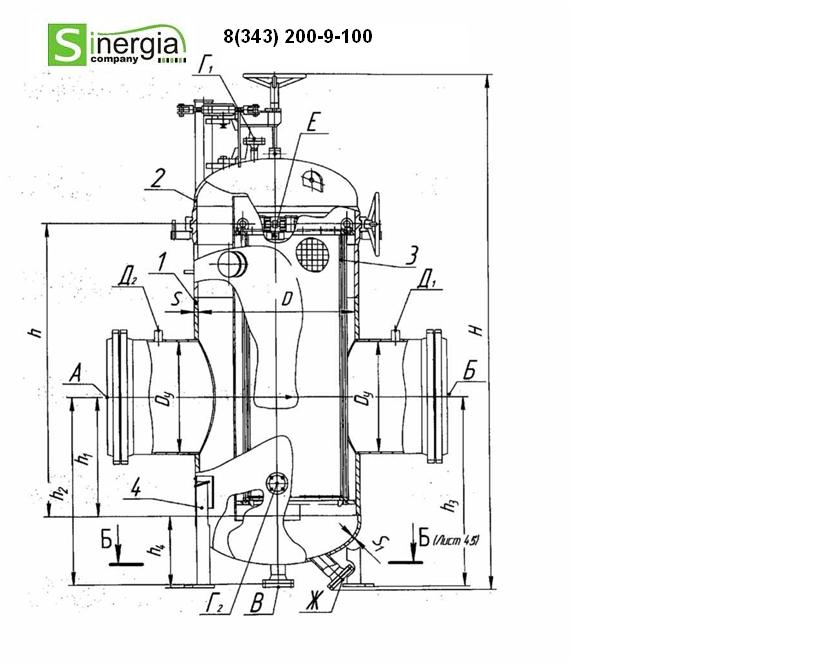

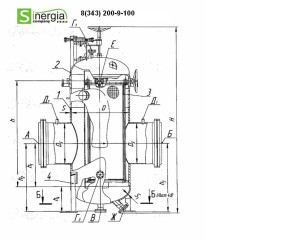

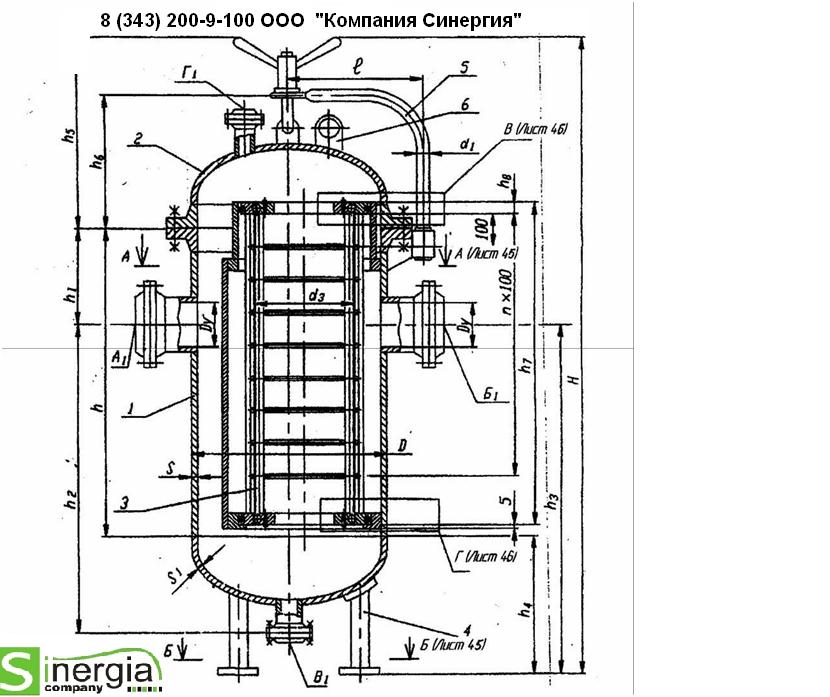

Рисунок 1- вариант фильтра типа СДЖ
1 — корпус, 2 — крышка, 3 — фильтрующий элемент, 4 — опора, 5 — подъемно-
поворотное устройство, 6 — строповое устройство

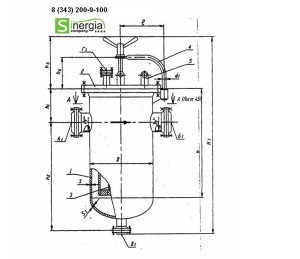

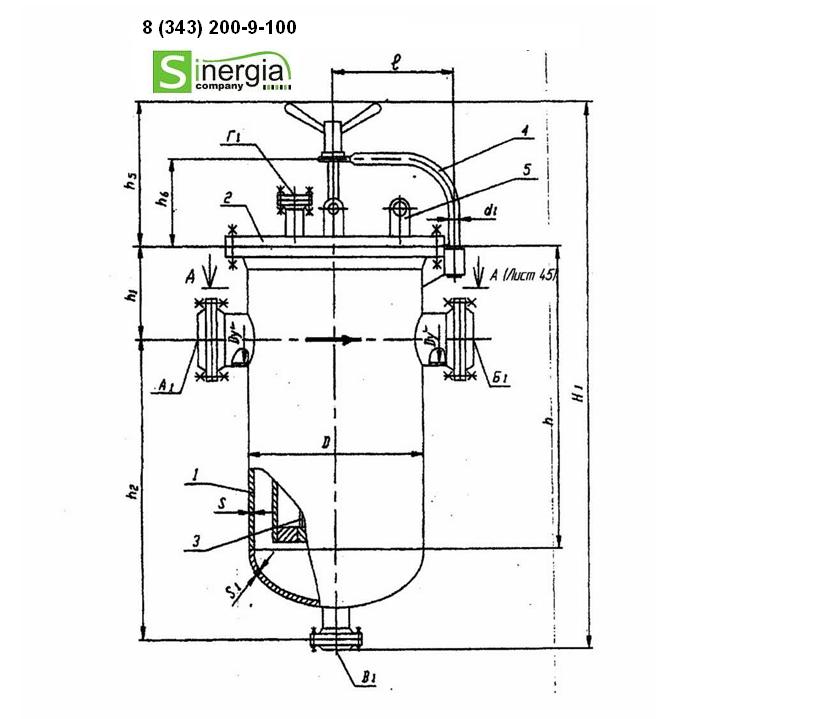

 чертеж фильтра СДЖ Рисунок 2- вариант фильтра типа СДЖ
1- корпус, 2 — крышка, 3 — фильтрующий элемент (см. рисунок 1),
4 — подъемно-поворотное устройство, 5 — строповое устройство

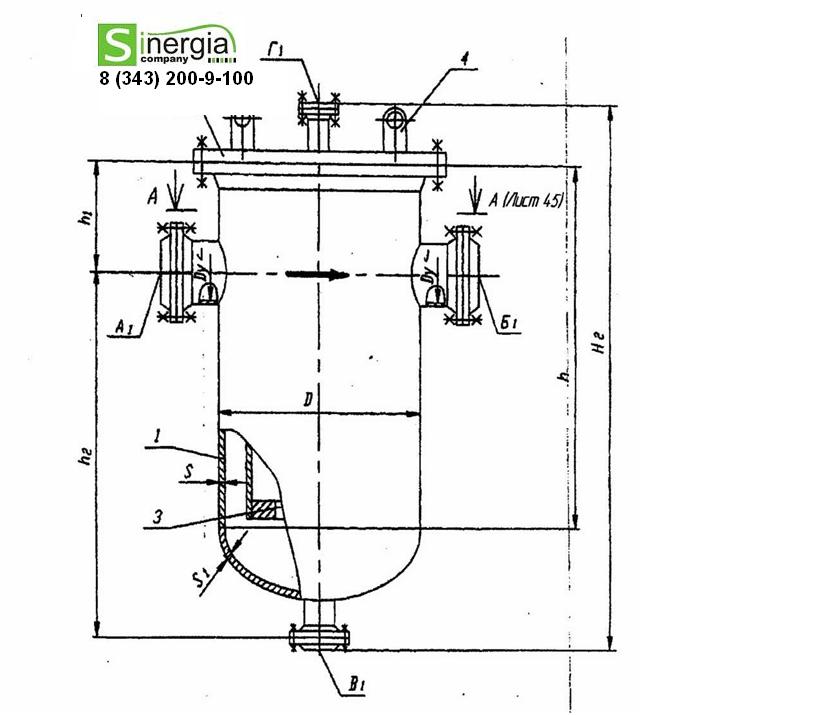

 чертеж фильтра сдж Рисунок 3- вариант фильтра типа СДЖ
1- корпус, 2 — крышка, 3 — фильтрующий элемент (см. рисунок 1),4 — строповое устройство
 чертеж фильтра сдж
Рисунок 4 — Вариант фильтра типа СДЖ-К
1 — корпус, 2 — затвор концевой, 3 — фильтрующий элемент ,
4 — опора

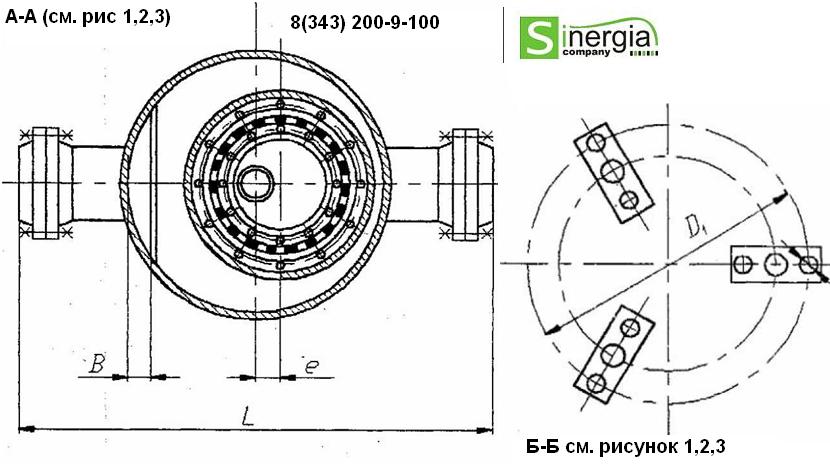

 чертеж фильтра сдж
B (см. рисунок 1)
 чертеж фильтра сдж
(см. рисунок 1)
 чертеж фильтра сдж

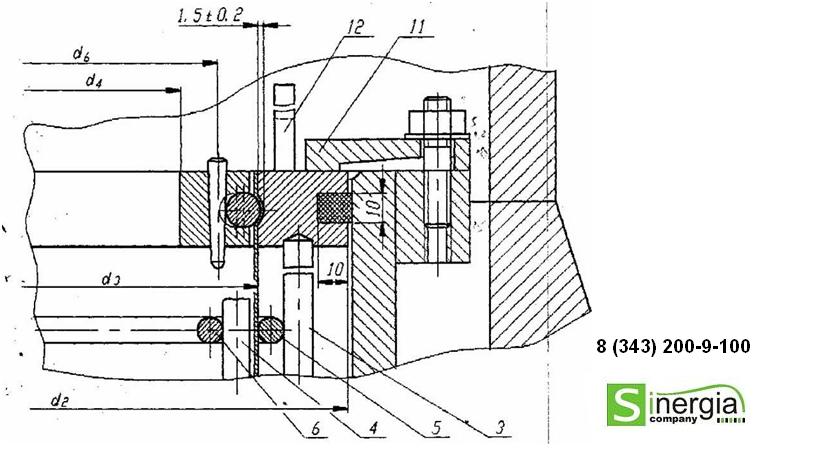

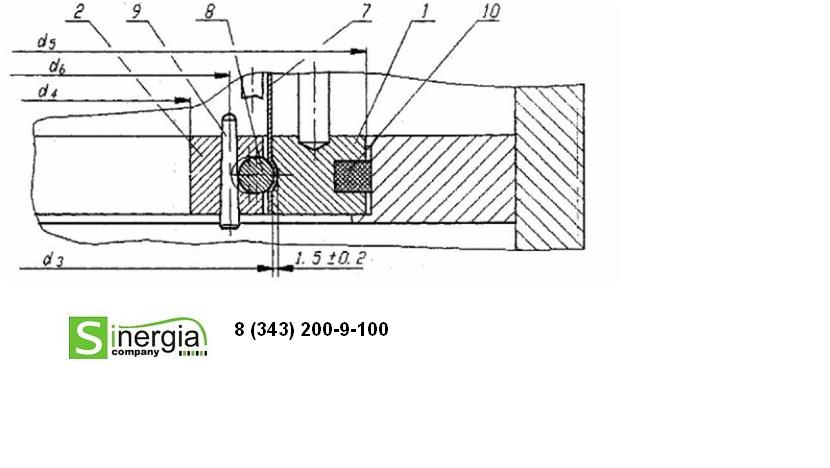

1 — плита наружная, 2 — плита внутренняя, 3 — стойка наружная, 4 — стойка внутренняя,
5 -кольцо стяжное наружное, 6 — кольцо стяжное внутреннее, 7-сетка,
8 — полукольцо зажимное, 9 — штифт конический диаметром 6 мм,
10 — кольцо уплотнительное, 11 — зажим, 12 — строповое устройство
 чертеж фильтра сдж

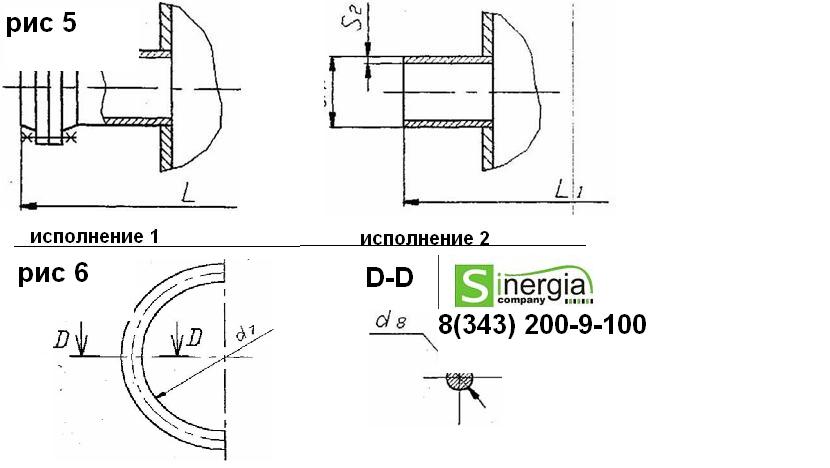

Рисунок 5 — Конструктивные исполнения штуцеров фильтров по способу соединения с трубопроводами
Рисунок 6- полукольцо зажимное
Таблица 1 – Основные параметры и размеры фильтров СДЖ
| Условный диаметр трубопровода Dу, мм |
Условное давление Ру, МПа(кгс/см2) |
Рисунок
|
Материальное исполнение
|
L
|
L1
|
H
|
H1
|
H2
|
Объем, м3
|
Площадь поверхности фильтрации, м2
|
Материальное исполнеие
|
|
1
|
2
|
3
|
1
|
2
|
3
|
|
D
|
Масса, кг
|
|
80
|
1,6 (16)
|
3
|
273
|
273
|
273
|
740
|
540
|
–
|
–
|
1050
|
0,03
|
0,18
|
120
|
120
|
120
|
|
2,5 (25)
|
2
|
745
|
540
|
1100
|
–
|
160
|
160
|
160
|
|
4,0 (40)
|
790
|
570
|
200
|
200
|
200
|
|
6,3 (63)
|
825
|
540
|
270
|
265
|
265
|
|
150
|
1,6 (16)
|
1
|
426
|
426
|
400
|
950
|
720
|
1985
|
–
|
–
|
0,13
|
0,6
|
315
|
315
|
290
|
|
2,5 (25)
|
970
|
700
|
360
|
355
|
335
|
|
4,0 (40)
|
970
|
700
|
470
|
455
|
440
|
|
6,3 (63)
|
1120
|
700
|
610
|
580
|
555
|
|
250
|
1,6 (16)
|
630
|
630
|
600
|
1165
|
900
|
2415
|
–
|
–
|
0,4
|
1,44
|
580
|
550
|
500
|
|
2,5 (25)
|
1205
|
900
|
685
|
655
|
655
|
|
4,0 (40)
|
600
|
600
|
1275
|
900
|
925
|
925
|
895
|
|
6,3 (63)
|
1400
|
940
|
1290
|
1290
|
1260
|
|
300
|
1,6 (16)
|
630
|
630
|
1165
|
900
|
2415
|
–
|
–
|
615
|
575
|
535
|
|
2,5 (25)
|
1215
|
900
|
735
|
730
|
710
|
|
4,0 (40)
|
600
|
600
|
1345
|
900
|
990
|
955
|
915
|
|
6,3 (63)
|
1450
|
970
|
1320
|
1310
|
1275
|
|
500
|
1,6 (16)
|
1000
|
1000
|
1000
|
1655
|
1300
|
2980
|
–
|
–
|
1,42
|
3,2
|
1600
|
1600
|
1530
|
|
2,5 (25)
|
1725
|
1300
|
2850
|
2100
|
2100
|
1965
|
|
4,0 (40)
|
1860
|
1300
|
2910
|
2850
|
2850
|
2720
|
Таблица 2 — Основные размеры фильтрующих элементов размеры в мм
|
Диаметр номинальный трубопровода, DN
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
h7
|
430
|
720
|
720
|
1165
|
1165
|
1165
|
1165
|
1480
|
1480
|
|
h8
|
20
|
20
|
20
|
25
|
25
|
25
|
25
|
25
|
25
|
|
d2
|
195
|
320
|
320
|
475
|
475
|
475
|
475
|
780
|
780
|
|
d3
|
148
|
278
|
278
|
412
|
412
|
412
|
412
|
715
|
715
|
|
d4
|
100
|
230
|
230
|
360
|
360
|
360
|
360
|
660
|
660
|
|
d5
|
190
|
315
|
315
|
465
|
465
|
465
|
465
|
770
|
770
|
|
d6
|
123
|
253
|
253
|
383
|
383
|
383
|
383
|
686
|
686
|
|
d7
|
123
|
253
|
253
|
383
|
383
|
383
|
383
|
686
|
686
|
|
d8
|
10
|
10
|
10
|
12
|
12
|
12
|
12
|
12
|
12
|
|
Диаметры прутков стоек и колец стяжных
|
6
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
10
|
|
Количество внутренних (наружных) стоек каркаса, шт.
|
4
|
6
|
6
|
10
|
10
|
10
|
10
|
12
|
12
|
|
Количество штифтов на фильтрующий элемент, шт.
|
12
|
18
|
18
|
40
|
40
|
40
|
40
|
48
|
48
|
|
|
|
|
|
|
|
|
|
|
|
*Для фильтров, устанавливаемых на трубопроводах с номинальными диаметрами от 600 до 1200 размеры фильтрующих элементов устанавливаются конструкторской документацией.
|
|
|
|
|
|
|
|
|
|
Таблица 3 — Расчетное давление фильтров СДЖ
|
Темпе
ратура
стенки,
˚С
|
Шифр материального исполнения
|
Давление номинальное, МПа (кгс/см2 )
|
|
1,6 (16)
|
2,5 (25)
|
4,0 (40)
|
6,3 (63)
|
|
Давление расчетное, МПа (кгс/см2 )
|
|
80
|
4
|
1,6 (16)
|
2,5 (25)
|
4,0 (40)
|
—
|
|
100
|
1,2,3
|
1,6 (16)
|
2,5 (25)
|
4,0 (40)
|
6,3 (63)
|
|
1
|
1,5 (15)
|
2,33 (23,3)
|
3,73 (37,3)
|
5,87 (58,7)
|
|
200
|
2
|
1,48 (14,8)
|
2,31 (23,1)
|
3,7 (37)
|
5,83 (58,3)
|
|
3
|
1,51 (15,1)
|
2,36 (23,6)
|
3,77 (37,7)
|
5,94 (59,4)
|
|
1
|
1,4 (14)
|
2,24 (22,4)
|
3,5 (35)
|
5,4 (54)
|
|
250
|
2
|
1,4 (14)
|
2,3 (23)
|
3,5 (35)
|
5,4 (54)
|
|
3
|
1,33 (13,3)
|
2,1 (21)
|
3,33 (33,3)
|
5,24 (52,4)
|
|
300
|
1
|
1,2 (12)
|
1,9 (19)
|
3,0 (30)
|
4,8 (48)
|
|
2
|
1,2 (12)
|
1,9 (19)
|
3,0 (30)
|
4,8 (48)
|
|
3
|
1,23 (12,3)
|
1,92 (19,2)
|
3,1 (31)
|
4,85 (48,5)
|
Примечание — Рабочие давления должны быть ниже значений, указанных в таблице, на величину превышения расчетного давления над рабочим, оговоренную нормами, действующими в отрасли эксплуатирующей фильтр
Таблица 4 — Типы и номинальные давления фланцев фильтров СДЖ
|
Номинальный диаметр трубопро вода, DN
|
Номинальное давление, PN, МПа (кгс/см2) |
Диаметр корпуса фильтра, Д, мм |
Шифр
матери-
ального
исполне
ния
|
Фланцы по ГОСТ 28759.3
|
Фланцы по ГОСТ 12821 |
|
80
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
273
|
1, 2, 3
|
—
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63) |
|
100
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
426
|
1, 2, 4
|
2,5 (25); 4,0 (40); 6,3 (63)
|
|
400
|
3
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
|
150
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
426
|
1, 2, 4
|
2,5 (25); 4,0 (40); 6,3 (63)
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63) |
|
400
|
3
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
|
200
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
600
|
1, 2, 4
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
|
250
|
1,6 (16); 2,5 (25)
|
630
|
1, 2, 4
|
2,5 (25)
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63) |
|
4,0 (40); 6,3 (63)
|
600
|
4,0 (40); 6,3 (63)
|
|
300
|
1,6 (16); 2,5 (25)
|
630
|
1, 2, 4
|
2,5 (25)
|
|
4,0 (40); 6,3 (63)
|
600
|
4,0 (40); 6,3 (63)
|
|
350
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
600
|
1, 2, 4
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
|
200
250
300
350
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
600
|
3
|
1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
|
|
400
500
|
1,6 (16); 2,5 (25); 4,0 (40)
|
1000
|
1,2, 3,4
|
1,6 (16);
2,5 (25); 4,0 (40)
|
|
500
600
700
800
|
1,6
|
1000
|
4
|
—
|
1,6
|
|
1000
1200
|
1,6
|
1600
|
4
|
—
|
1,6
|
Таблица 5 — Назначение и номинальные диаметры штуцеров
| Обозначение |
Наименование |
|
Номинальный диаметр трубопровода DN |
| 80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Диаметр корпуса фильтра Д, мм |
| 273 |
426 |
426 |
600 |
630 |
630 |
600 |
1000 |
1000 |
| А |
Ввод жидкости |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Б |
Вывод жидкости |
| В |
Дренаж |
50 |
100 |
| Г |
Воздушник |
20 |
50 |
| Д |
Под манометр |
— |
| Е |
Под блокировку |
— |
| Ж |
Для промывки |
— |
| А |
Ввод жидкости |
500 |
600 |
700 800 |
1000 1200 |
| Б |
Вывод жидкости |
| В |
Дренаж |
80 |
| Г |
Воздушник |
25 |
| Д |
Под манометр |
15 |
| Е |
Под блокировку |
М20×1,5 |
15/М33×1,5 |
| Ж |
Для промывки |
80 |
100 |
Таблица 6 — Производительность фильтров СДЖ
| НаименованиеПоказателя |
Значения |
| 1 |
2 |
| НоминальныйдиаметртрубопроводаDN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Максимальный расход нефти через СДЖ, м3/ч |
200 |
200 |
500 |
500 |
1500 |
1500 |
2000 |
2000 |
2500 |
Таблица — Материальное исполнение фильтров СДЖ
| Наименование сборки, детали |
Исполнения по материалам |
| 1 |
2 |
3 |
4 |
| Рабочая температура стенки, ˚С |
| От минус 30 до 300 |
От минус 60 до 300 |
От минус 40 до 300 |
От минус 40 до 80 |
От минус 60 до 80 |
| Марка стали, обозначение стандарта |
| Корпуса, днища, заглушки |
Сталь 10,20 ГОСТ 1050, группа В ГОСТ 8731, 16ГС-12, 16ГС-17 ГОСТ 5520 |
10Г2 ГОСТ 4543, группа В ГОСТ 8731, 09Г2С-14, 09Г2С-17 ГОСТ 5520 |
08Х22Н6Т ГОСТ 5632, ГОСТ 9941, 08Х22Н6Т ГОСТ 5632, группа М2б ГОСТ 7350 |
09Г2С-6 ГОСТ 5520 |
09Г2С-8 ГОСТ 5520 |
| Фланцы |
Сталь 20 ГОСТ 1050, Сталь 20К ГОСТ 5520, группа IV ГОСТ 8479 |
09Г2С ГОСТ 19281, группа IV КП 245 ГОСТ 8479, 10Г2 ГОСТ 4543 группа IV КП 215 ГОСТ 8479 |
08Х22Н6Т ГОСТ 5632, группа IV ГОСТ 25054 |
09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 |
| Патрубки |
Сталь 10,20 ГОСТ 1050, группа А,Б ГОСТ 550, группа В ГОСТ 8731, 16ГС-12, 16ГС-17 ГОСТ 5520 |
10Г2 ГОСТ 4543, группа А,Б ГОСТ 550, группа В ГОСТ 8731, 09Г2С-14, 09Г2С-17 ГОСТ 5520 |
08Х22Н6Т ГОСТ 5632, ГОСТ 9940, ГОСТ 9941, 08Х22Н6Т ГОСТ 5632, группа М2б ГОСТ 7350 |
09Г2С-6 ГОСТ 5520, 09Г2С ТУ 14-3-1128, 09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 |
09Г2С-8 ГОСТ 5520, 09Г2С ТУ 14-3-1128, 09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 |
| Перегородки корпуса и плиты фильтрующего элемента |
16ГС-12, 16ГС-17 ГОСТ 5520 |
09Г2С-14, 09Г2С-17 ГОСТ 5520 |
08Х22Н6Т ГОСТ 5632, группа М2б ГОСТ 7350 |
09Г2С-6 ГОСТ 5520 |
09Г2С-8 ГОСТ 5520 |
| Стойки и кольца фильтрующего |
СтЗсп4 ГОСТ 535 |
10Г2ГОСТ 4543 |
08Х22Н6Т ГОСТ 5632, |
10Г2ГОСТ 4543 |
Исполнения фильтров СДЖ по материалам
| Наименование сборки, детали элемента |
Исполнения по материалам |
| 1 |
2 |
3 |
4 |
| Рабочая температура стенки, ˚С |
| От минус 30 до 300 |
От минус 60 до 300 |
От минус 40 до 300 |
От минус 40 до 80 |
От минус 60 до 80 |
| Марка стали, обозначение стандарта |
|
ГОСТ 5949 |
| Сетка фильтрующего элемента |
П60-12Х18Н10Т ГОСТ 3187 |
| Уплотнениефильтрующегоэлемента |
Набивка сквозного плетения марки АП-31 ГОСТ 5152 |
| Крепежныедетали |
Шпильки |
Сталь 35ГОСТ 1050, 35Х, 40Х ГОСТ 4543,СТП 26.260.2043 |
Сталь 35Х, 40Х, 20ХНЗА ГОСТ 4543, СТП 26.260.2043 |
45Х14Н14В2М ГОСТ 5632,СТП 26.260.2043 |
Сталь 35Х, 40Х, 20ХНЗА ГОСТ 4543,СТП 26.260.2043 |
| Гайки |
Сталь 25, сталь 35 ГОСТ 1050, СТП 26.260.2043 |
Сталь 35Х, 20ХНЗА ГОСТ 4543, СТП 26.260.2043 |
12Х18Н10Т ГОСТ 5632, СТП 26.260.2043 |
Сталь 35Х, 20ХНЗА ГОСТ 4543, СТП 26.260.2043 |
| Прокладки |
Паронит ГОСТ 481, спирально — навитые поОСТ 26.260.454 |
| Опоры |
Сталь 10,20 ГОСТ 1050, ГОСТ 8731 |
10Г2 ГОСТ 4543, ГОСТ 8731 |
08Х22Н6Т ГОСТ 5632, ГОСТ 9941 |
09Г2С-6 ГОСТ 5520, 09Г2С ГОСТ 19281 |
09Г2С-8 ГОСТ 5520, 09Г2С ГОСТ 19281 |
| Подъемноповоротныеустройства |
Исполнение 2 ОСТ 26-2015 |
Исполнение 3 ОСТ 26-2015 |
Исполнение 2 ОСТ 26-2015 |
Исполнение 2 ОСТ 26-2015 |
Исполнение 3 ОСТ 26-2015 |
| Хомутовый затвор |
— |
— |
— |
Фланцы, хомуты 09Г2С ГОСТ 19281 группа IV КП 245 ГОСТ 8479 Винт стяжной, гайки 35Х, 40Х |
Примечания:
1 Стали марки 16ГС-17 и 09Г2С-17 применяются при толщинах листового проката 12 мм и более.
2 Крепежные детали из сталей марок 35Х и 40Х для материальных исполнений 2,4 должны быть испытаны на ударный изгиб на образцах с острым надрезом при температуре минус 60 °С.
Значение ударной вязкости на всех образцах должно быть не менее 30 Дж/см2 (3 кгс м/см2),
Наименование сборки, детали
| 1 |
2 |
3 |
4 |
| Рабочая температура стенки, ˚С |
3 Выбор марки паронита, материала наполнителя спирально — навитых прокладок производится в зависимости от условий эксплуатации (рабочая среда, расчетное давление, температура).
|
Новости
В марте 2024 г. компания "Синергия" изготовила фильтры ФСК (2 шт.) для крупнейшего нефтехимическо
Завершено изготовление и осуществлена отгрузка в г. Волчанск фильтров ФОВ и ФСУ для реконструкции С
В марте 2024 г. наше предприятие осуществило изготовление и отгрузку клапанов взрывных ПГВУ 091-80
|
