Компенсатор стартовый КС, СК, ССК: устройство и принцип работы

Общие характеристики об изделии

Наименование изделия: компенсатор стартовый.
Обозначение: КС (компенсатор стартовый) СК (стартовый компенсатор) ССК (сильфонный стартовый компенсатор.
Тип: Компенсатор сильфонный стартовый
Изготавливается согласно ТУ.

Стартовые компенсаторы используются для компенсации температурных изменений длины прямолинейных участков в системах трубопроводов тепловых сетей при подземном бесканальном методе прокладки с предварительным напряжением.
Эксплуатация стартовых компенсаторов возможна в районах где средняя температура внешней среды в течении 5 дней не ниже — 40°С.

Типы компенсаторов

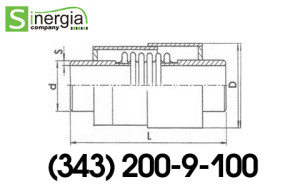

Компенсатор стартовый с условным проходом

Компенсатор стартовый с условным
проходом: 50,65, 80, 100 мм.

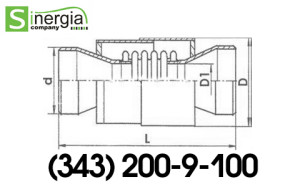

Компенсатор стартовый с условным проходом 125, 150, 200мм

Компенсатор стартовый с условным
проходом: 125,150, 200, 250, 300, 400 мм.

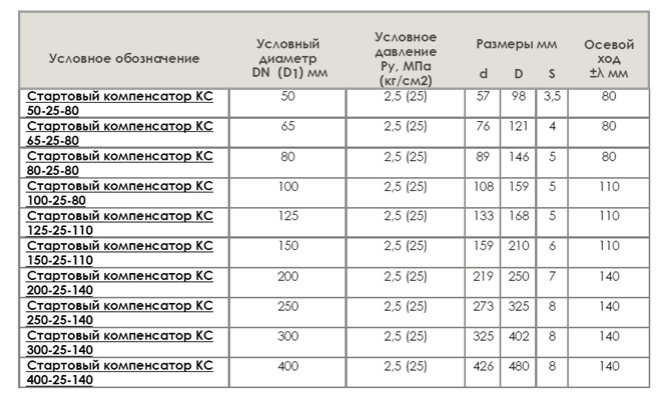

Таблица Стартовые компенсаторы

Устройство и принцип работы стартовых компенсаторов

Стартовый компенсатор схема

Основой стартового компенсатора является сильфон 1 с патрубками 2 для сварки с трубопроводом. Внешняя часть сильфона защищена металлическим кожухом, левая 3 и правая 4 половины которого обладают способностью перемещаться относительно друг друга в осевой плоскости. Максимальная возможность перемещения сильфонного стартового компенсатора определяется размером Emax, соответствующим максимальному ходу сильфона на сжатие.

Прямолинейная система труб устанавливается со стартовыми компенсаторами, рас-положенными через, обозначенные в проектах, интервалы. В выкопанную траншею засыпается грунт кроме тех участков, где находятся стартовые сильфонные компенсаторы. При первоначальном нагревочном пуске трубной системы происходит их удлинение, этот процесс в свою очередь сжимает сильфоны стартовых компенсаторов.

Внешние стальные оболочки компенсаторов после процесса нагревания привариваются и в дальнейшем трубопровод работает как предварительно нагретая система.

Таким образом трубы фиксируются в грунте и последующие температурные изменения переформатируются в допустимые напряжения в стенке трубы из стали.

Напряжения после температурных циклов становятся стабильными. Запущенная в работу трубная система фиксируется в грунте, и в последующем перемещений температурного расширения не происходит.

Вид стартового компенсатора после установки

Вид стартового компенсатора после установки в трубопровод и заполнения системы горячей водой.
