Сильфонный компенсатор: описание, расчет и монтаж

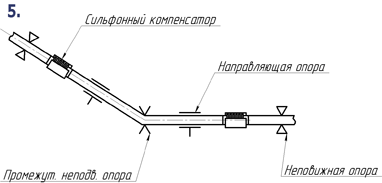

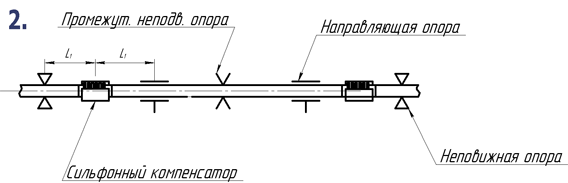

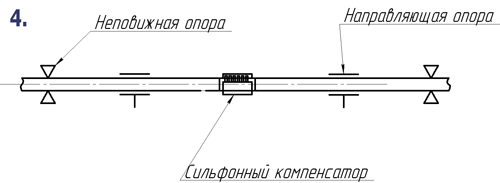

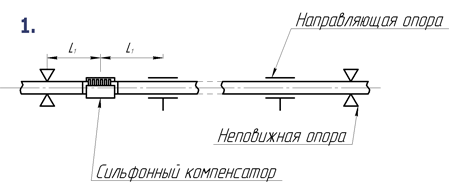

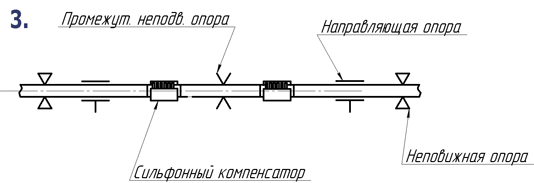

Установка компенсатора типа КО (СТЭ) не требует предварительных растяжений. Монтаж в сжатом или вытянут состоянии тоже возможен, но в этом случае срок службы сильфонного компенсатора может снизится. Компенсаторы должны устанавливаться только на прямолиней­ных участках трубопроводов, ограниченных неподвижными опорами. Между неподвижными опорами допускается размещать только один компенсатор. Расстояние от торца патрубка компенсатора до опоры должно быть не более 1,5 Ду. Примеры схем размещения компенсаторов, направляющих и непод­вижных опор приведены на схемах:

Расчет температурного удлинения проводится по следующей формуле: — полное температурное удлинение трубы, мм; — коэффициент теплового расширения; — изменение температуры, м; L — длина рассматриваемого участка трубопровода, м. Расчет длины предварительного растяжения осевых компенсаторов - предварительное растяжение, мм; — полное температурное расширение трубы, мм; — максимальная температура, °С; — минимальная температура, °С; — температура монтажа, °С. Максимальное расстояние между неподвижными опорами труб определяется по формуле: 0.9 - коэффициент запаса, учитывающий неточности расчета и погрешности монтажа; — компенсирующая способность компенсатора, мм; а — средний коэффициент линейного расширения трубной стали при нагреве от 0°С до t°C, мм/м °С; t — расчетная температура сетевой воды в подающем трубо­проводе, °С; tpo- расчетная температура наружного воздуха для проектиро­вания систем отопления, принимаемая равной средней тем­пературе воздуха наиболее холодной пятидневки по главе СНиП «Строительная климатология и геофизика», ° С.
