Cдвоенные сильфонные компенсаторы TD с двумя связывающими стержнями

TD – сильфонные компенсаторы (сдвоенные компенсаторы с двумя связывающими стержнями) применяются для восприятия бокового и углового перемещения. В нашем перечне данных (стр. 55) проектное перемещение сильфонов – 25 мм. Для больших перемещений необходимо увеличить расстояние между сильфона (рис. 50). В случае высокого давления и больших требуемых перемещений возможно, что TD – сильфонные компенсаторы окажутся непригодными. В этом случае наши инженеры дадут консультацию.

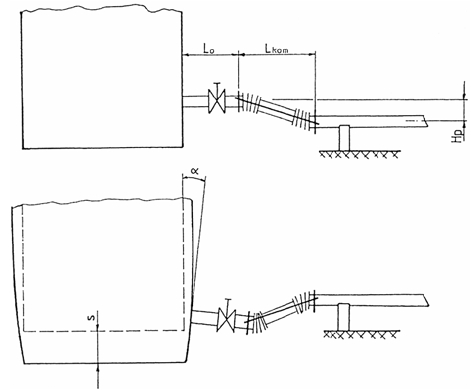

Рис. 54 Монтаж TD – сильфонных компенсаторов

Пример 7: Когда трубопровод связан с накопительной емкостью, необходимо добиться. чтобы осадка и выпучивание емкости не передавались на трубопровод. Наиболее общий метод преодоления этой проблемы заключается в том, что два двойных связанных сильфона монтируются около входного отверстия емкости, как показано на рис.54.

Это позволит также воспринимать тепловое расширение в направлении «Х» (любое внутреннее перемещение в трубопроводе будет поглощаться за счет естественной гибкости трубопровода под углом 90° к сильфонному соединению). На рисунке представлен стандартный трубопровод, номинальный диаметр которого 500 мм, несущий нефть под давлением 10 атм. при окружающей температуре, подсоединенный к емкости.

Известно, что осадка емкости может достигать 200 мм и изменять угол по отношению к входному отверстию до ¾° выпучивания.
