Компенсаторы для центрального отопления

Фирма Duro Dakovic – Kompenzatori d.o.o. представляет новый этап в развитии сильфонных конструкций для восприятия растягивания в трубопроводах для пара и горячей воды. Они представляют собой высокой степени комбинацию экономичности, простоты монтажа и надежности обслуживания. Используя высоко качественные материалы и исключительную производственную технику. Đuro Đaković Kompenzatori d.o.o. выпустила серию компенсаторов, которые находятся в свободной эксплуатации и фактически стали такими же постоянными компонентами, как и трубопроводные системы, в которые они монтируются.

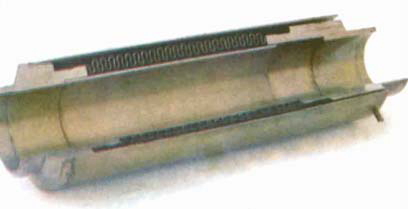

Особенности, способствующие надежности этих компенсаторов. Первая – однородность нержавеющей
стали для сильфонов, получаемой при тщательном контроле. Другая – внутренняя втулка такой же длины, которая направляет перемещение трубопровода непосредственно в сильфон, предохраняя сильфон от смещающего перемещения, позволяя избежать, таким образом, ненужного напряженного состояния. Эта внутренняя втулка обеспечивает также плавность потока и уменьшает давление до минимума. Третья особенность – прочный наружный каркас, который защищает сильфон и обеспечивает перемещение трубопровода вдоль оси; такая конструкция позволяет им быть полностью
изолированными и без вмешательства в работу сильфона. Сильфонные компенсаторы фирмы Đuro Đaković Kompenzatori d.o.o. могут выбираться в зависимости от формы исполнения торцов: фланцевое или с резьбой. Перед отправкой каждый компенсатор проходит гидравлическое испытание при нагрузке в 1,5 раза превышающее номинальную рабочую нагрузку. Непосредственно при монтаже необходимо просто вставить компенсатор в трубопровод, а затем удалить монтажные цапфы. Монтаж на цапфах позволяет держать оптимальную длину компенсатора и защищает сильфоны от скручивания при монтаже.

СПЕЦИФИКАЦИЯ

Сильфоны: изготовлены из нержавеющей стали ASME SA 240 тип 321 (DIN 17441 W. Nr. 1.4541
x10CrNiTi 18/9, HRN C.4572). Рассчитаны на рабочее давление 1 МПа при 300°С, гидравлически испытываются давлением 1,5 МПа.
Каркас и другие компоненты из мягкой стали. Внутренняя втулка: Крепится к одному концу и направлена к другому, что обеспечивает предохранение от неосевого перемещения, передаваемого на
сильфон, а полная длина втулки сводит к минимуму внутреннее трение.
Установочная цапфа: Удерживает сильфоны в соответствующей длине при монтаже. После вставки
удаляется после чего монтируются направляющие и опоры. Форма исполнения торцов: торцы под сварку, фланцы или для резьбовых соединений.
Перемещения: сильфонные компенсаторы допускают осевое перемещение до 30 мм.

МОНТАЖ КОМПЕНСАТОРОВ ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

Опоры: осевое давление, действующее на опоры, должно восприниматься прочными опорами.
Примечание: Опоры должны быть спроектированы так, чтобы выдержать давление при испытании,
прикладываемое к системе. Главные опоры должны располагаться в ответвлениях и местах, где изменяются или размер, или направление трубопровода. В добавление, промежуточные опоры должны быть использованы для разделения прямого потока, чтобы ограничить растяжение в каждой секции до 30 мм.
Направляющие: компенсатор или подсоединенный трубопровод должны направляться вдоль оси,  чтобы ограничить любое боковое перемещение, которое сокращает срок службы компенсатора. Длина направляющих должна быть равной по крайней мере двум диаметрам трубы с промежутком между трубой и направляющей не более 1,5 мм.
При размещении направляющих рекомендуется, чтобы растягивающиеся компенсаторы располагались
рядом с опорами, и чтобы первая направляющая располагалась на расстоянии четырех диаметров трубы от компенсатора. Расстояние между первой и второй направляющей должно быть не более 14 диаметров трубы. Пространство между последовательными направляющими можно определить по рис. 44.

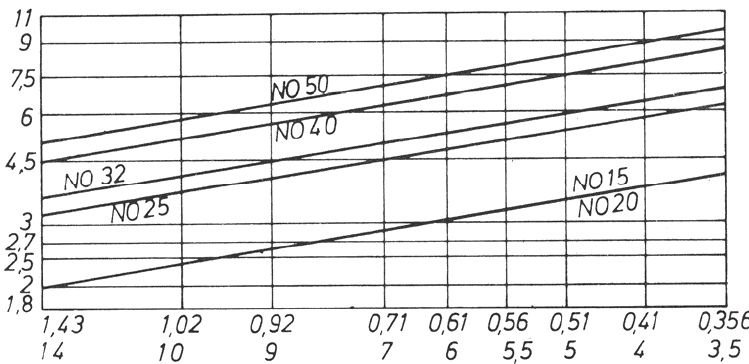

Рис. 44 Рекомендуемые расстояния между направляющими для стандартных стальных трубопроводов.
