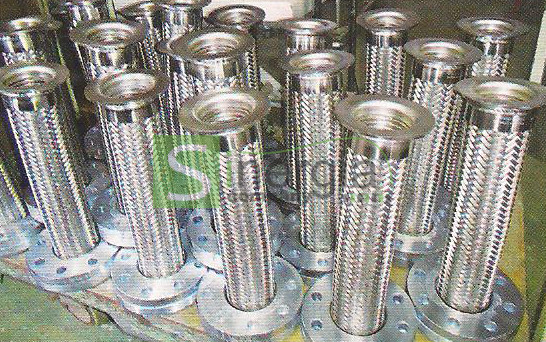

ООО ПО "Синергия" производит гибкие герметичные металлорукава высокого давления (аналоги серий Н8Д0.
Фильтры сетчатые ФС по Т-ММ-11-2003 используются в целях предохранения важных узлов трубопроводных с
КАМЕРНЫЙ КОМПЕНСАТОР Камерный компенсатор применяется для установки в обогреваемые трубо­проводы,
Металлические сильфонные компенсаторы состоят из множества элементов, которые включают в себя:
Значения амплитуды осевого хода односильфонных компенсаторов с повышенным ресурсом по назначенной на

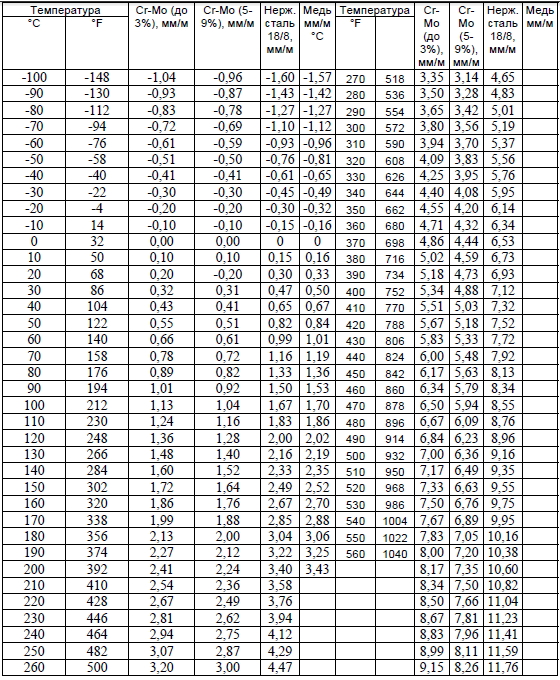

Инструкция по монтажу и проверке сильфонных компенсаторов

МОНТАЖ

Необходимые этапы для монтажа сильфонных компенсаторов любого типа должны быть заранее спланированы. Монтажники должны быть осведомлены об этих этапах. Важно, чтобы соединения монтировались на предусмотренную длину, они не должны сжиматься или растягиваться, чтобы компенсировать недостаток длины трубопровода или смещение по отношению к трубопроводу, который неправильно сцентрирован. Любое предварительное растяжение или сжатие соединения должно выполняться аккуратно, если это предусмотрено техническими условиями.

Имеются следующие критические моменты монтажа:

a) необходимо обратить особое внимание на отсутствие таких повреждений тонкостенных сильфонных секций, как вмятины, зазубрины, расширенные дуговые швы, пятна от сварки.

b) недопустимы никакие перемещения, непредусмотренные заранее, вызванные неправильной центровкой трубопровода. Если же такие перемещения осуществлены, результатом может быть повреждение сильфонов или других компонентов.
Срок работы сильфонов может быть существенно уменьшен, усилия, прикладываемые к подсоединенному трубопроводу, могут превысить проектные пределы. Отклонения внутренних муфт могут оказать вредное воздействие; способность воспринимать давление и стабильная работа сильфонов могут быть уменьшены.

c) крепления, направляющие, поддерживающие опоры должны монтироваться в строгом соответствии
с проектом. Любые вариации могут нарушить правильное функционирование компенсатора; в этом
случае необходимо обратиться к компетентным проектным организациям.

d) соединения, снабженные внутренними втулками, должны быть смонтированы с учетом правильной
ориентации по отношению к направлению потока.

e) сразу после монтажа креплений, или других фиксирующих устройств и трубопровод соответствующим образом подкреплен и направлен, устройства, предусмотренные для транспортировки, должны быть удалены, чтобы установки могли компенсировать изменения, связанные с температурой окружающей среды.

ПОСЛЕДУЮЩАЯ ПРОВЕРКА МОНТАЖА, ПРЕДВАРЯЮЩАЯ ОПРЕССОВКУ СИСТЕМЫ

Тщательная проверка всей системы должна быть осуществлена с обращением особого внимания на следующее:
a) смонтированы ли все крепления, направляющие, поддерживающие устройства в соответствии с
проектными требованиями?
b) осуществлен ли правильный монтаж в надлежащем месте?
c) совпадают ли направления потока и установки соединения?
d) удалены ли все транспортировочные устройства?
e) если система была спроектирована для газа и была протестирована водой, способны ли поддерживающие устройства выдержать дополнительную нагрузку по отношению к собственному весу системы? Остатки воды могут оставаться после тестирования. Если это оказывает вредное воздействие на установку, остатки должны быть удалены до ввода в эксплуатацию системы.
f) обеспечивают ли направляющие и поддерживающие крепления свободное перемещение трубы?
g) имеются ли какие-либо повреждения установки от разгрузки или монтажа?
h) есть ли отклонения установки от центрирования?
i) освобождены ли сильфоны или какие-то другие элементы, способные перемещаться, от посторонних материалов?

ПОСТОЯННАЯ ПРОВЕРКА И ПРОВЕРКА ПОСЛЕ ОПРЕССОВКИ

Предупреждение: Особое внимание должно быть уделено в течение всего периода контроля любой подвергающейся давлению системе или ее компонентам.

Визуальный контроль системы должен включать следующее:
a) свидетельство утечки или потери давления;
b) искривление или прогибы крепления, аппаратуры соединения, элементов сильфонов или других
трубопроводных компонентов;
c) любые непредвиденные перемещения системы из-за давления;
d) любое свидетельство неустойчивости (изгибы) в сильфонах;
e) направляющие, соединения и другие части, предназначенные для перемещения должны быть про-
верены на отсутствие защемления;
f) любые свидетельства неправильности или повреждения должны быть внимательно рассмотрены и
оценены компетентными проектными органами.

ПЕРИОДИЧЕСКИЙ КОНТРОЛЬ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ

a) сразу же после запуска системы в работу необходимо провести тщательный визуальный контроль,
чтобы убедиться, что тепловые растяжения воспринимаются соединениями так, как это предусмотрено проектом;
b) сильфоны должны быть проконтролированы на предмет непредвиденных вибраций;
c) программа периодического контроля должна быть спланирована и проводиться в течение всего
периода работы системы.
Эти проверки должны включать исследование свидетельств наружной коррозии, раскрепления резьбовых соединении, повреждения крепежных направляющих и поддерживающих приспособлений.
Эта программа проверки, при отсутствии другой информации, не может дать свидетельств усталостной, напряженной коррозии или общей внутренней коррозии.

ЭКСПЛУАТАЦИЯ

Все изменения условий работы системы (такие, как давление, температура, цикл и т.п.) и модификации
трубопровода должны быть зафиксированы в документах. Любые такие изменения должны быть рассмотрены компетентными проектными органами на предмет влияния их на характеристики соединения, креплений, направляющих и поддерживающих приспособлений.

(предыдущая статья)
(следующая статья)
Новости
31/07/2018 ПО «Синергия» завершило поставку универсальных сильфонных компенсаторов Ду 100 на Ру 6,3
Ультразвуковой контроль-один из основных методов дефектоскопии  сварных соединений, материалов, изде

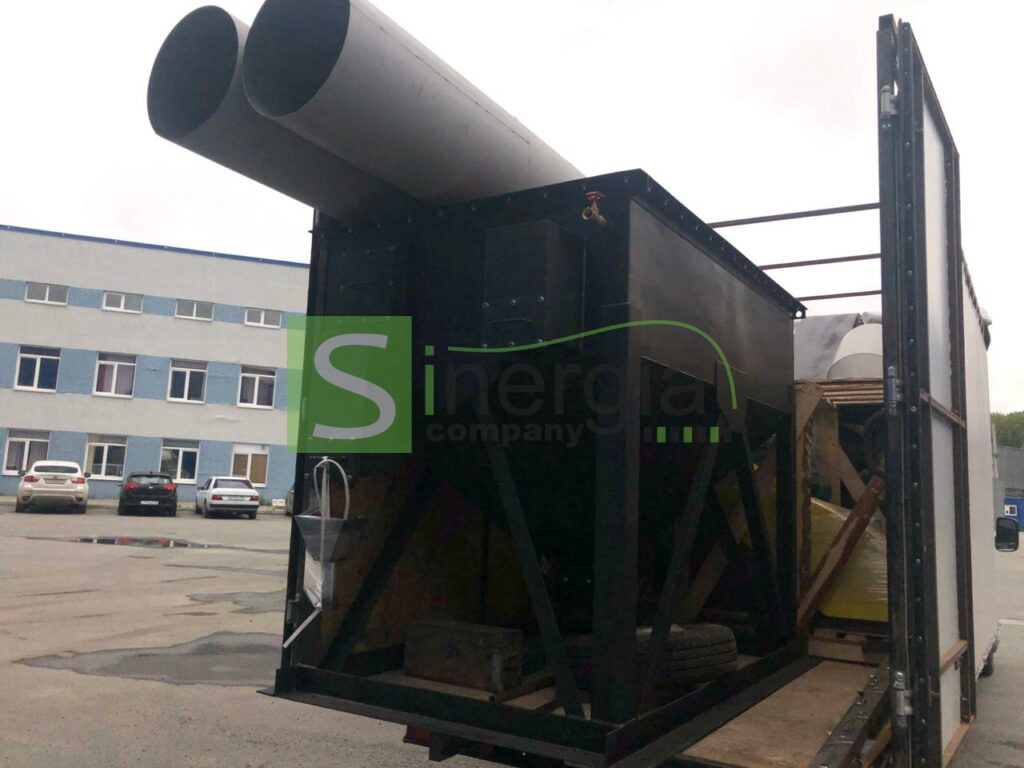

Газопромыватель Циклон КМП-8 (самый большой циклон серии КПМ) был произведен и поставлен по заказу к
