Фасонные изделия. Отводы

За основу изделия принят отвод крутоизогнутый стальной бесшовный на давление Ру<10 МПа (<100 кгс/с) по ГОСТ 17376-83*.

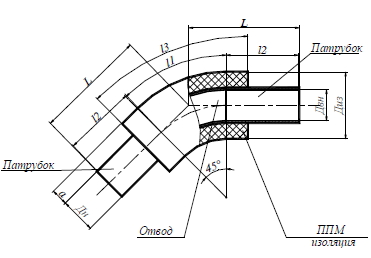

Рис. №12. Отвод с углом поворота 45°.

Патрубки приняты из стальных труб, отвечающих требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды», утвержденных Госгортехнадзором РФ № 45 от 18.10.1994 г.

Масса изоляции отводов определена исходя из плотности ППМ изоляции 225 кг/см2.
При изготовлении отводов необходимо руководствоваться требованиями ГОСТ 173575-83* и СНиП 41-02-2003 «Тепловые сети».

Диаметр стальной трубы, мм Толщина стенки, мм Основные размеры изолированного отвода, мм
Маркаизолированного отвода. По усл. Расходу Ду По наружному диаметру Дн отвода трубы Ь Диаметр трубы с изоляцией, Ди3 Толщина слоя изоляции Длина отвода 11 Длина патрубка 12 Длина изолированного участка 13
Отвод 90 ППМ-57 50 57 4 3 300 150 46,5 120 225 170
Отвод 90 ППМ-76 65 76 4 3,5 350 184 54 160 250 260
Отвод 90 ППМ-89 80 89 4 3,5 350 184 47,5 190 230 250
Отвод 90 ППМ-108 100 108 4 4 400 207 49,5 235 250 335
Отвод 90 ППМ-133 125 133 4 4 450 259 63 300 260 420
Отвод 90 ППМ-159 150 159 6 4,5 450 259 50 355 225 405
Отвод 90 ППМ-219 200 219 6 6 550 309 45 470 250 570
Отвод 90 ППМ-273 250 273 8 7 600 359 43 590 225 640
Отвод 90 ППМ-325 300 325 8 8 700 414 44,5 710 250 810
Отвод 90 ППМ-377 350 377 10 9 750 466 44,5 825 225 875
Отвод 90 ППМ-426 400 426 10 9 850 517 45,5 945 250 1045

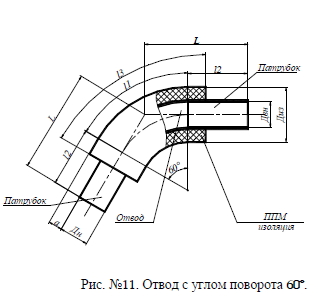

Марка

изолированного отвода.
Диаметр стальной трубы, мм Толщина стенки, мм Ь Основные размеры изолированного отвода, мм
По усл. прходуДу По наружному диаметру Дн отвода трубы Диаметр трубы с изоляцией, Диз Толщина слоя изоляции а Длина отвода 11 Длина патрубка 12 Длина изолированног о участка 13
Отвод 60 ППМ-57 50 57 4 3 300 150 46,5 80 257 194
Отвод 60 ППМ-76 65 76 4 3,5 300 184 54 105 243 191
Отвод 60 ППМ-89 80 89 4 3,5 300 184 47,5 125 231 187
Отвод 60 ППМ-108 100 108 4 4 350 207 49,5 160 263 286
Отвод 60 ППМ-133 125 133 4 4 350 259 63 200 240 280
Отвод 60 ППМ-159 150 159 6 4,5 350 259 50 235 220 275
Отвод 60 ППМ-219 200 219 6 6 400 309 45 315 227 369
Отвод 60 ППМ-273 250 273 8 7 450 359 43 395 233 461
Отвод 60 ППМ-325 300 325 8 8 500 414 44,5 470 240 550
Отвод 60 ППМ-377 350 377 10 9 550 466 44,5 550 247 644
Отвод 60 ППМ-426 400 426 10 9 600 517 45,5 630 254 738
Марка

изолированного отвода.
Диаметр стальной трубы, мм Толщин а

стенки, мм
Ь Основные размеры изолированного отвода, мм
По усл. проходуДу По наружному диаметру Дн отвода трубы Диаметр трубы с изоляцией, Ди3 Толщина слоя изоляции Длина отвода 11 Длина патрубка 12 Длина изолированного участка 13
Отвод 45 ППМ-57 50 57 4 3 250 150 46,5 60 220 100
Отвод 45 ППМ-76 65 76 4 3,5 300 184 54 80 259 198
Отвод 45 ППМ-89 80 89 4 3,5 300 184 47,5 95 250 195
Отвод 45 ППМ-108 100 108 4 4 300 207 49,5 120 238 196
Отвод 45 ППМ-133 125 133 4 4 300 259 63 150 221 192
Отвод 45 ППМ-159 150 159 6 4,5 350 259 50 180 257 294
Отвод 45 ППМ-219 200 219 6 6 350 309 45 235 226 287
Отвод 45 ППМ-273 250 273 8 7 400 359 43 295 245 385
Отвод 45 ППМ-325 300 325 8 8 450 414 44,5 355 264 483
Отвод 45 ППМ-377 350 377 10 9 450 466 44,5 415 233 481
Отвод 45 ППМ-426 400 426 10 9 500 517 45,5 475 252 579
